Conexiion de splitcoil spdt para duncan

Cruz Caballero
#1 por Cruz Caballero el 10/03/2016
Hola compañeros!
Aver si alguien me puede decir como va la conexión del split coil para humbuckers Seymour Duncan utilizando interruptores SPDT de tres patillas.
He estado buscando y no lo he encontrado. Gracias!
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
Deybyd Jimenez
#2 por Deybyd Jimenez el 10/03/2016
Compañero, con 3 pines es imposible... se necesita si o si 6 o mas pines
Subir
Alberto
#3 por Alberto el 10/03/2016

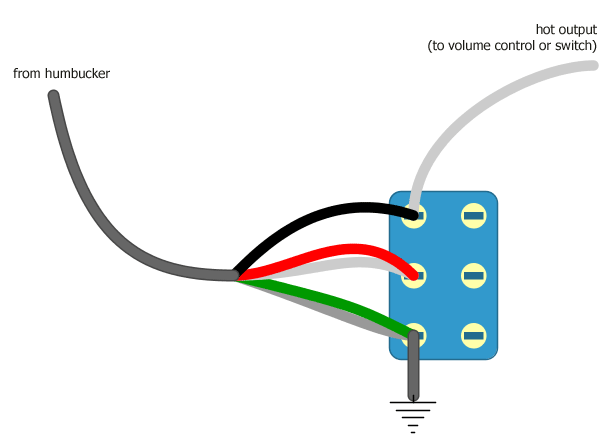

Hey Cruz, si es un SPDT (un polo con dos posiciones) se supone que deberías unir blanco y rojo en el pin de en medio (para que ambas bobinas estuvieran en serie), y uno de los otros dos pines iría a masa; de esta manera al seleccionar la posición que une dichos cables a masa, cortocircuitas una de las dos bobinas (funcionando una sola bobina, de ahí el single coil).

Si quisieras pasar a simple más de una pastilla simultáneamente, deberías conseguir un switch con más de un polo (cada 3 pines del interruptor son un polo, básicamente).
Subir
1
Deybyd Jimenez
#4 por Deybyd Jimenez el 10/03/2016
#3 Si, tienes razón... Estaba pensando en un Serie/Paralelo.

Subir
2
Cruz Caballero
#5 por Cruz Caballero el 10/03/2016
Perfecto! Muchas gracias
Subir
