Conectar 2 pantallas a Orange Dual Terror

MissiN Music Electronics
#13 por MissiN Music Electronics el 14/01/2013

Si tieness ya la pantalla de 2x12 a 16, necesitas comprarte un 4x12 a 16.
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
amiguinho
#14 por amiguinho el 14/01/2013

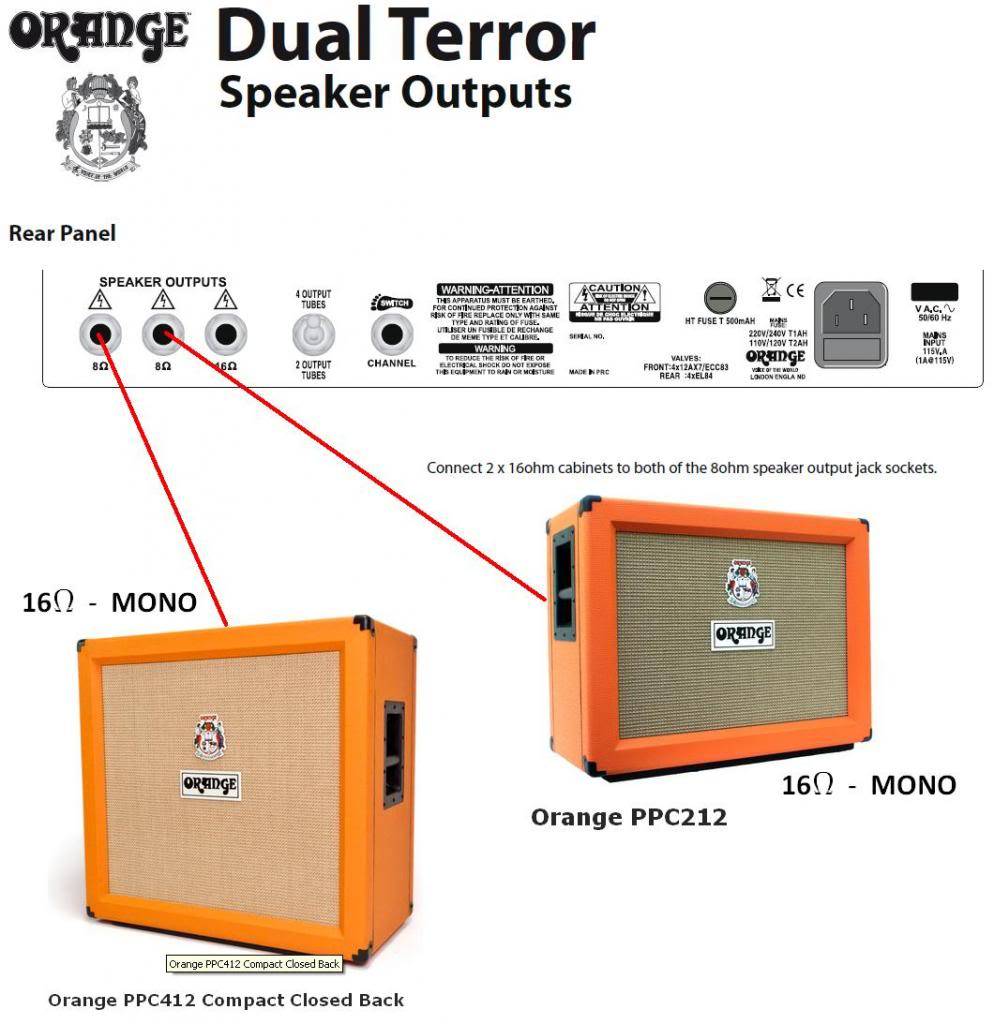

ok, ese grafico ayuda bastante!!! gracias!! 2 pantallas de 16 cada una a una salida de 8ohm.

lo último que puse en el otro comentário. Si pone que la pantalla va tanto en 8 (stereo) como 16 (mono) sirve o no sirve?
Subir
amiguinho
#15 por amiguinho el 14/01/2013
Bicheando he encontrado esto:

Normal (parallel) hookup options for correct impedance matching with these amps are:
1 x 16ohm cab from the 16 ohm amp output.
or
2 x 16 ohm cabs from the two 8 ohm outputs. (The amp outputs are linked in parallel so so are the cabs.*)
or
1 x 8 ohm cab from a single 8 ohm output

*Other (basically identical) option for cabs with double sockets is to 'daisy chain' two 16 ohm cabs from a single 8 ohm output like this:
AMP (8 ohms out) --> cab 1 --> cab 2. This does the same since the two sockets on the cabs are also connected in parallel. It doesn't matter which socket on the first cab you use as the input, which as the output.

Basicamente resume lo que pone en el gráfico, se puede hacer de 2 maneras, cada pantalla a una salida de 8ohm o bien pantalla a pantalla a salida de 8ohm

Hoy he aprendido mucho!!! ahora solo falta ver lo de las pantallas de 8 y 16 en stereo y mono, a ver si lo entendidos me quitais la duda.
Subir
MissiN Music Electronics
#16 por MissiN Music Electronics el 14/01/2013
amiguinho escribió:
Si pone que la pantalla va tanto en 8 (stereo) como 16 (mono) sirve o no sirve?


Te sirve siempre y cuando uses la pantalla en mono. Así de simple.
Subir
MissiN Music Electronics
#17 por MissiN Music Electronics el 14/01/2013
Subir
1
MissiN Music Electronics
#18 por MissiN Music Electronics el 14/01/2013

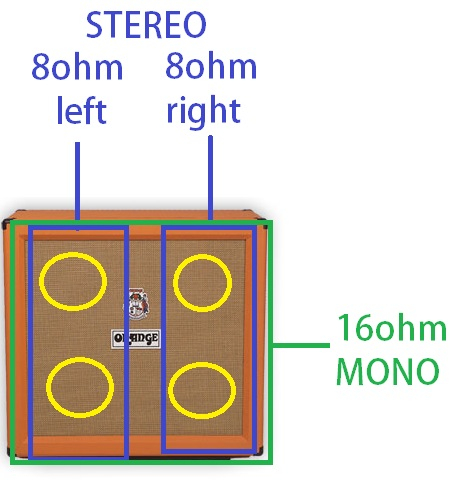

es un poco cutre el esquema, pero creo que queda claro, no?
Subir
1
amiguinho
#19 por amiguinho el 14/01/2013
Por eso me extrañaba que me dijeran que la de thomann no valdria.
La pongo en Mono y la conecto a la salida de 8ohm y punto no? suenan los 2 altavoces de cada pantalla por cada salida de 8ohm del cabezal, es lo que entiendo de todo esto.

[img][/img]Imagen no disponible

Yo tambien te mando un "croquis" para que me explique mejor
Subir
skamot
#20 por skamot el 14/01/2013
Ya te he dicho anteriormente que no hay que mezclar impedancias ... NO PUEDES PONER UNA DE 8 Y OTRA DE 16 ...

Teniendo ya una de 16 ,, si quieres tener otra, tiene que ser de 16 ..
Subir
amiguinho
#21 por amiguinho el 14/01/2013
pero si la pantalla puede estar a 8 o 16 no mezclo impedancias.. o tiene que ser "full" 16?
Subir
skamot
#22 por skamot el 14/01/2013
Pantalla en mono ... solo tiene una conexion ( un canal ), que sera mono ,, y puede ser de 4, 8, 16 ohms ..

Pantalla stereo .. tiene dos canales, hacen falta dos cables, uno para cada canal, y cada canal controla la mitad de los altavoces, para eso hay que tener una etapa stereo ... ..

Resumiendo .... si no tienes una etapa stereo, conectalo TODO EN MONO .. y a los ohms correspondientes.
Subir
amiguinho
#23 por amiguinho el 14/01/2013
Al final con tanto lio me hago uno de estos y punto

Imagen no disponible
Subir
skamot
#24 por skamot el 14/01/2013
La pantalla de thoman es 8 ohm mono / 16 ohm stereo ..... si lo pones en 16 ohm, solo te funcionaria un altavoz, te haría falta otro cable y otra salida independiente, o sea, un cabezal stereo ... que NO ES TU CASO ...
Subir
