¿Cómo reparar un switch truebypass?

  • 1
#1 por MissiN Music Electronics el 08/02/2012
Hola a todos! Este post va dedicado al problema que dan los dichosos switches 3pdt, más conocidos como switches truebypass. Generalmente no suelen dar ningún problema y suelen tener un uso de 30.000 "pisadas". Pero claro, como todo en esta vida, nada es perfecto y mucho menos eterno, y más siendo switches de tipo mecánico que de tanto uso (a veces con poco incluso) pueden llegar a fastidiarse.

Voy a comentarles mi experiencia en la reparación de estos switches (que no son nada baratos) para que cualquier persona que tenga este problema pueda repararlo por si mismo.

Los síntomas para saber que un switch truebypass no funciona bien son simples:

- No pasa la señal en bypass o con efecto (comprobar que están los cables ok!)
- Cuando estamos tocando el sonido viene y va, y si le damos golpecitos al switch se corrige o empeora.

Pues nada, la forma de repararlo es sencilla... LO ABRIMOS EN CANAL!

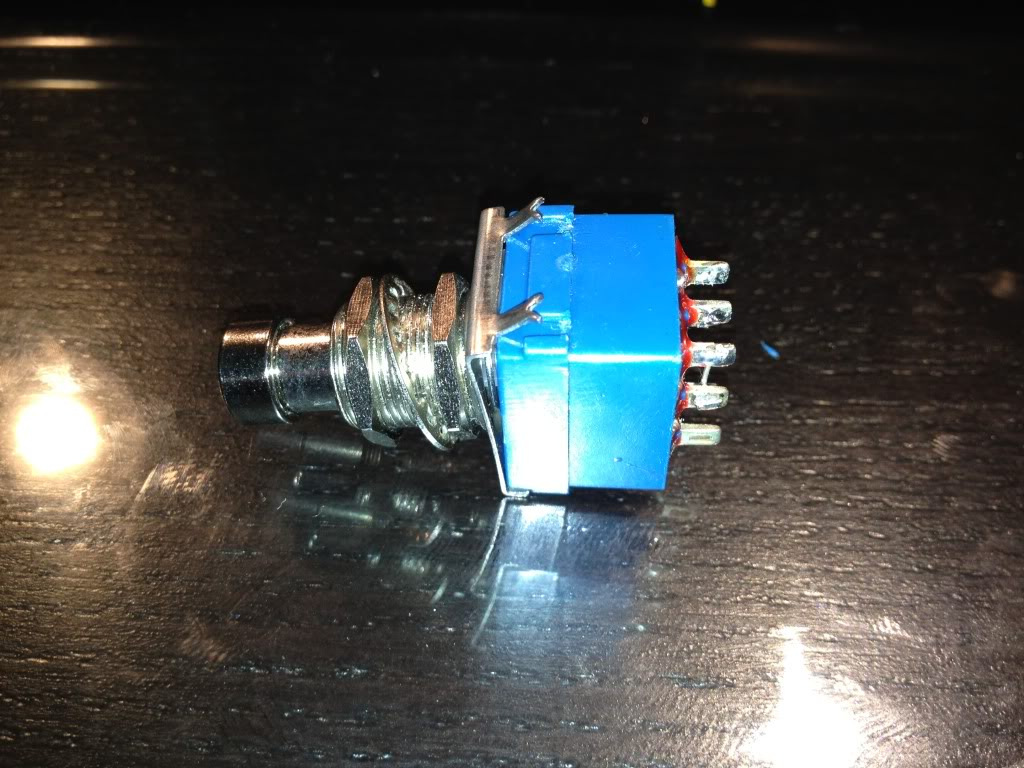

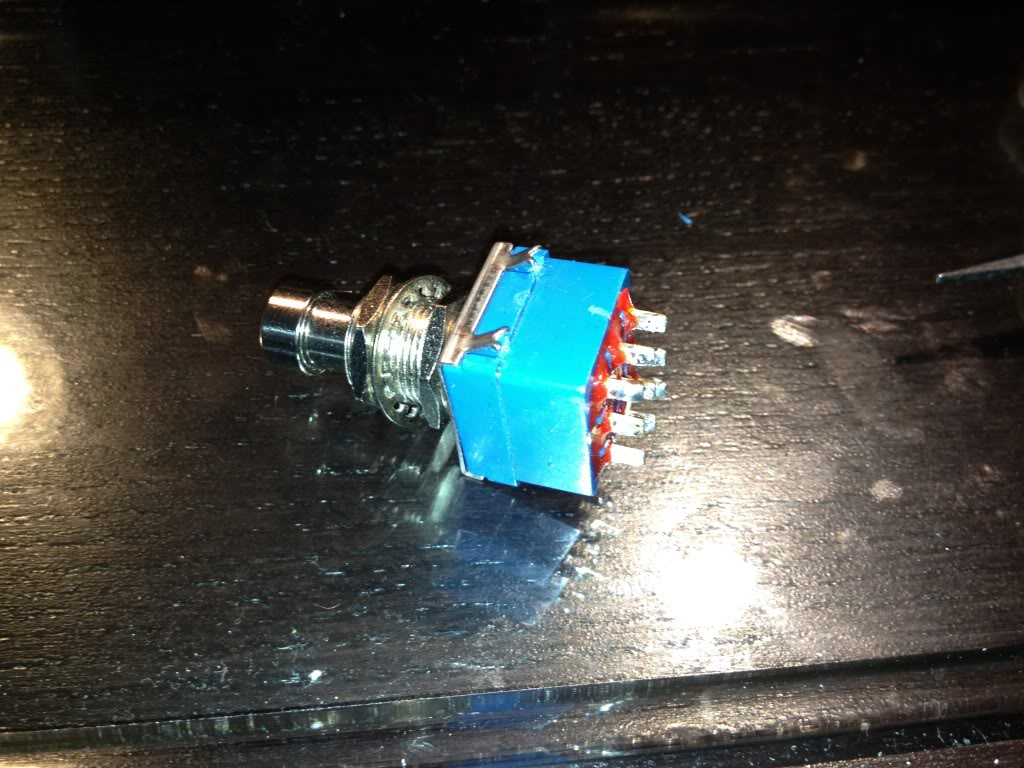

Esta es una foto del paciente en cuestón XD


Vemos que tiene 4 "pestañas" que sujetan la parte metálica a la "cajita" de plástico azul.

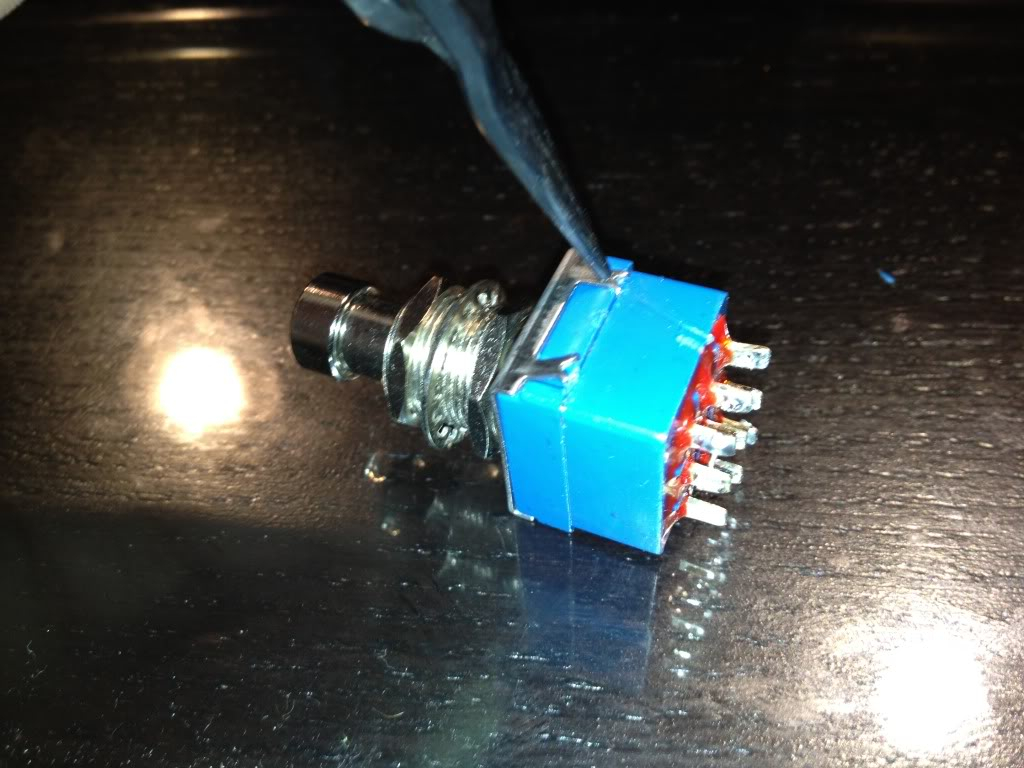

Empezamos por levantar esas pestañitas. Para ello metemos un destornillador plano debajo de la pestaña (cuidado con los dedos y la fuerza con la que apretamos, que podemos hacernos daño!!!!)


Levantamos SOLO 2 PESTAÑAS, y que sean las 2 de la misma cara. Con esto es suficiente para poder separarlo, ya que si levantamos las cuatro pestañas es más fácil sacarlo, pero luego mucho más difícil ponerlo en su sitio otra vez.

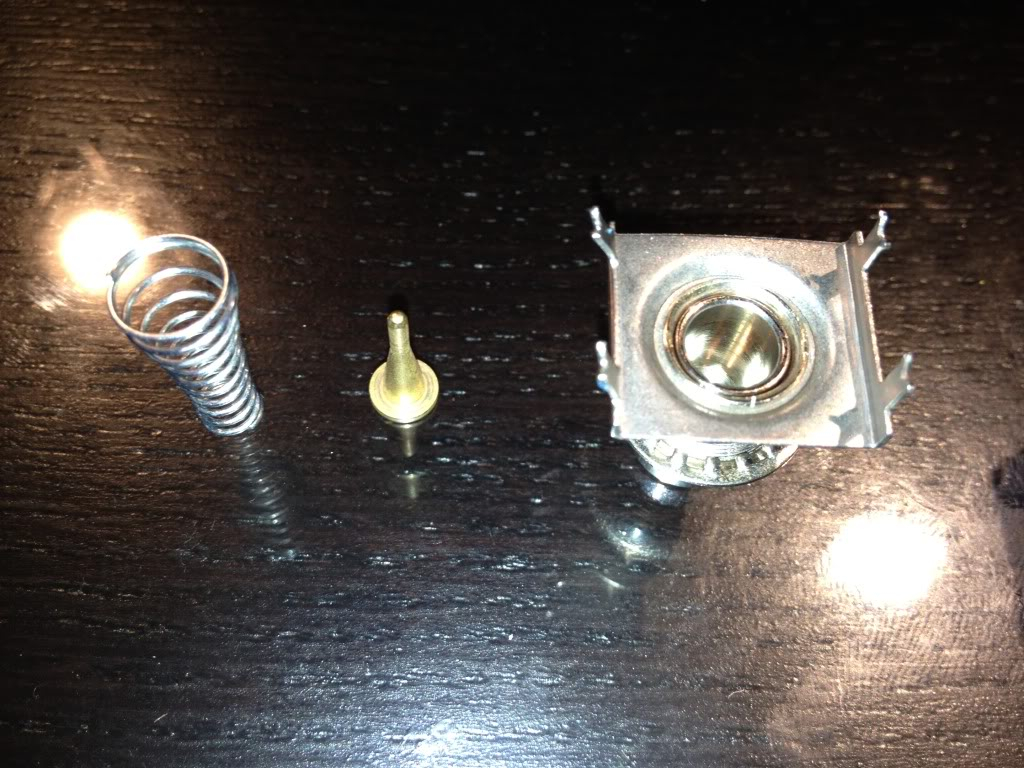

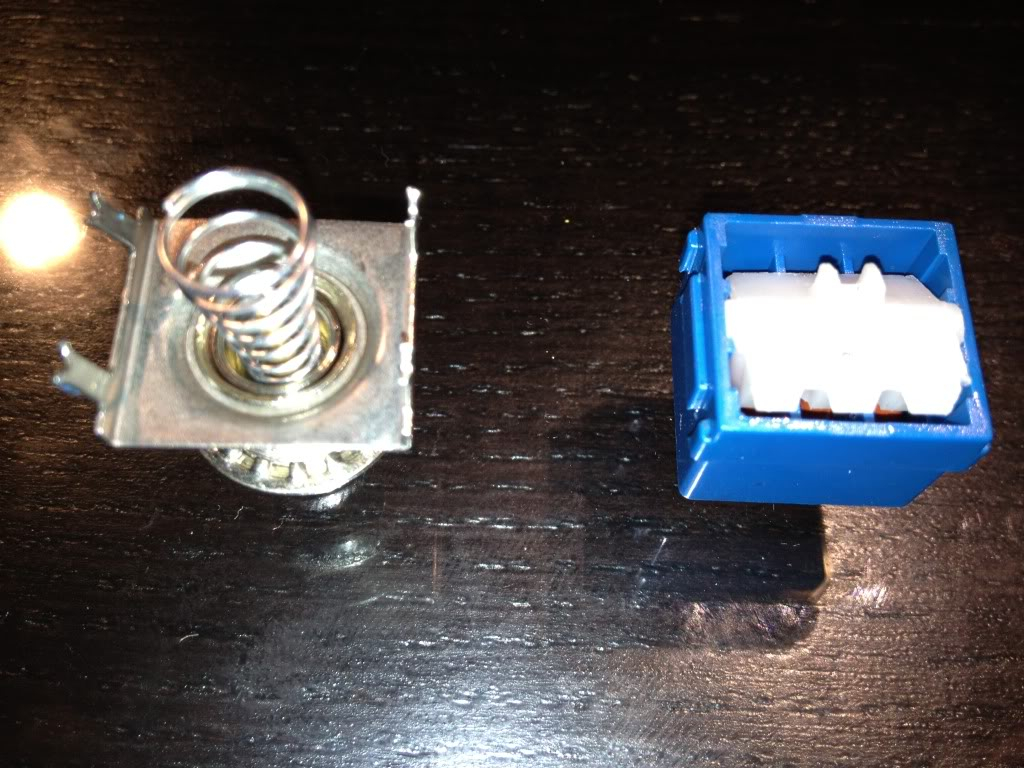

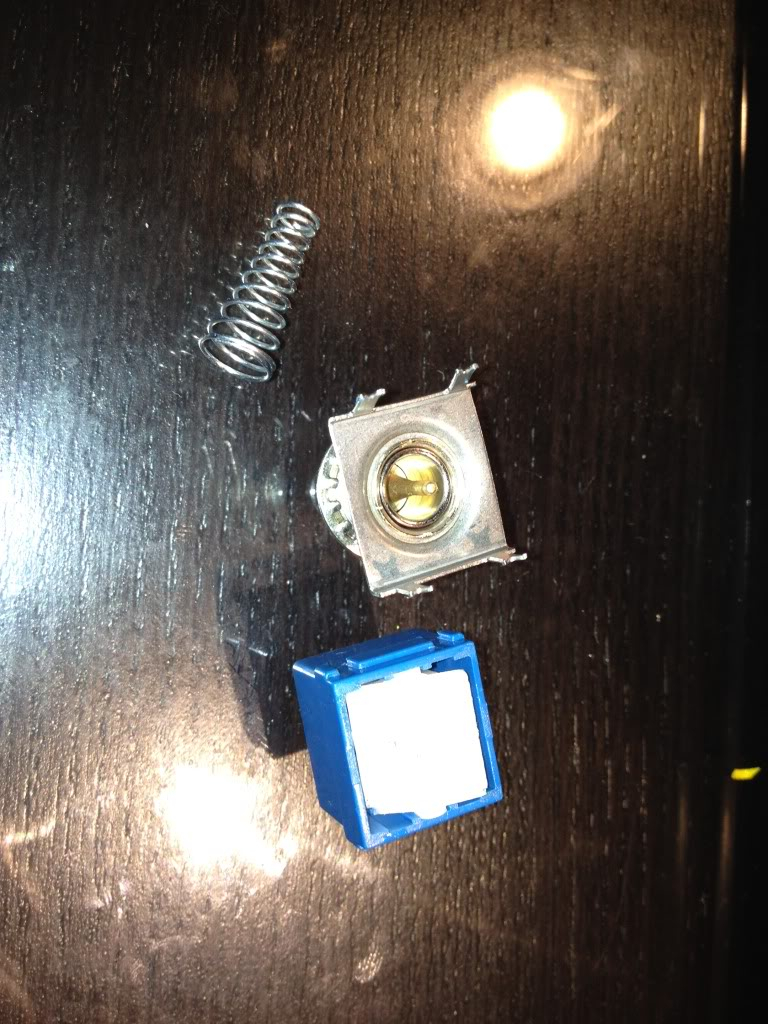

Desmontamos y se nos queda algo así:

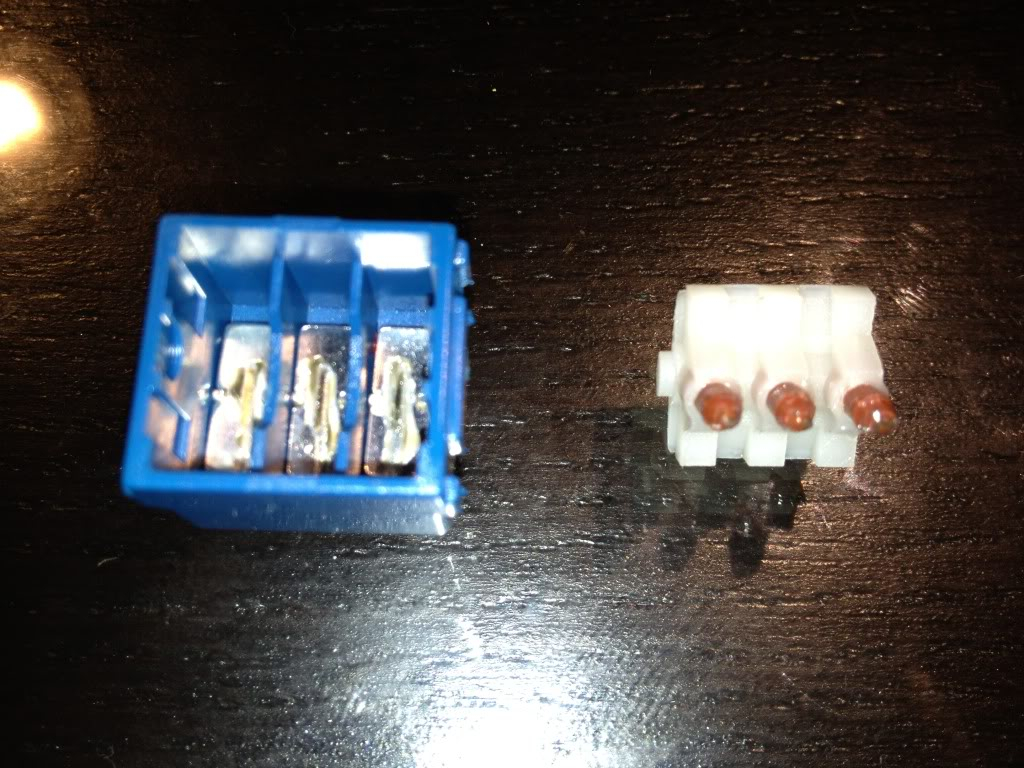

Sacamos el selector de contactos (plástico blanco con 3 puntas marrones) y vemos que debajo están los contactos, que son 3 placas que se mueven simultáneamente de un lado al otro del switch.

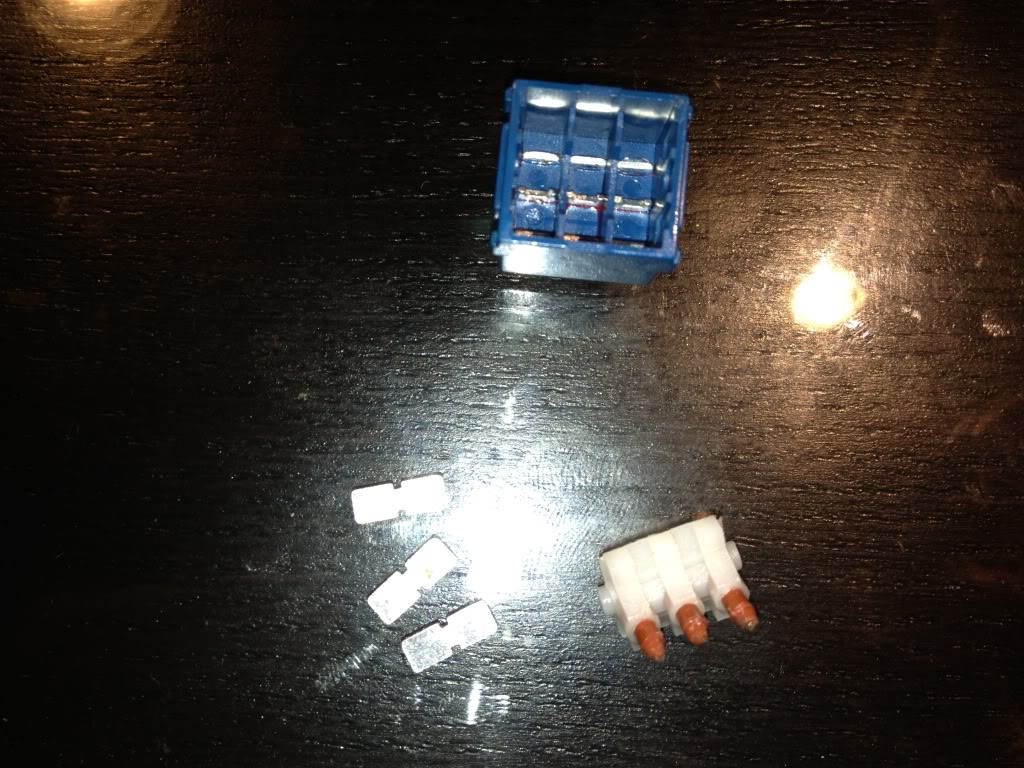

Sacamos las placitas y las limpiamos.

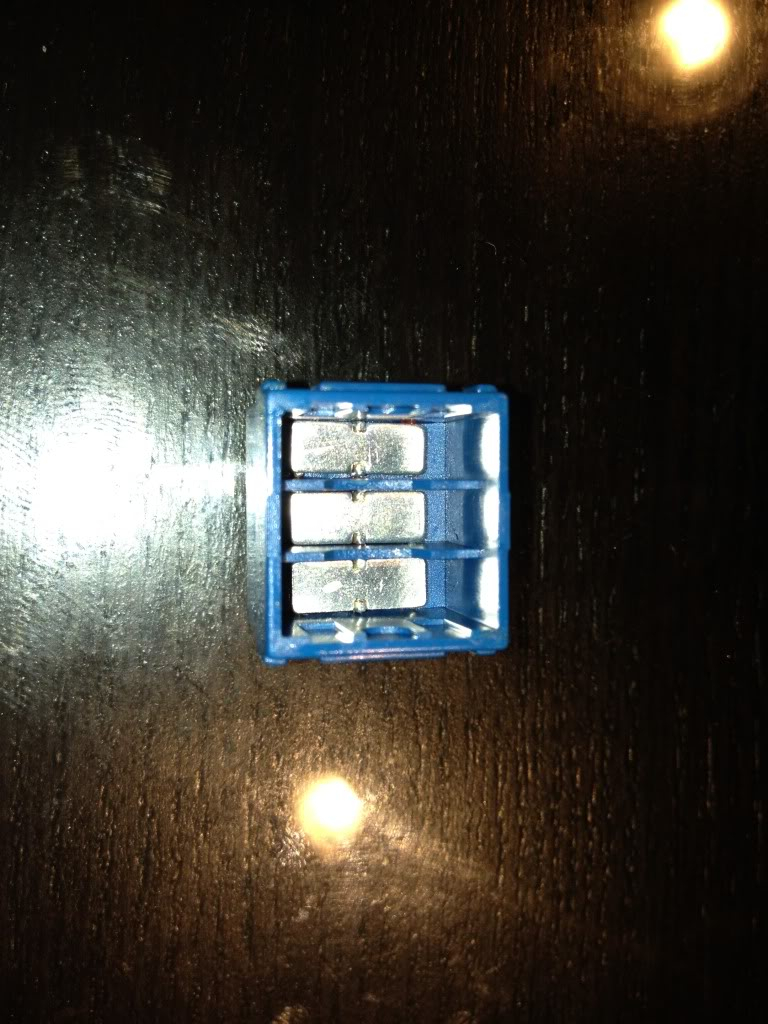

Ahora las colocamos en su sito, pero justo al revés de como estaban al principio. Le cambiamos la cara...


Mismo proceso de montaje que hicimos para desmontar el switch pero al revés.


Cuando tengamos bien colocada la parte metálica del switch sobre la cajita azul, presionamos ambas pestañas hasta dejaras en su sitio

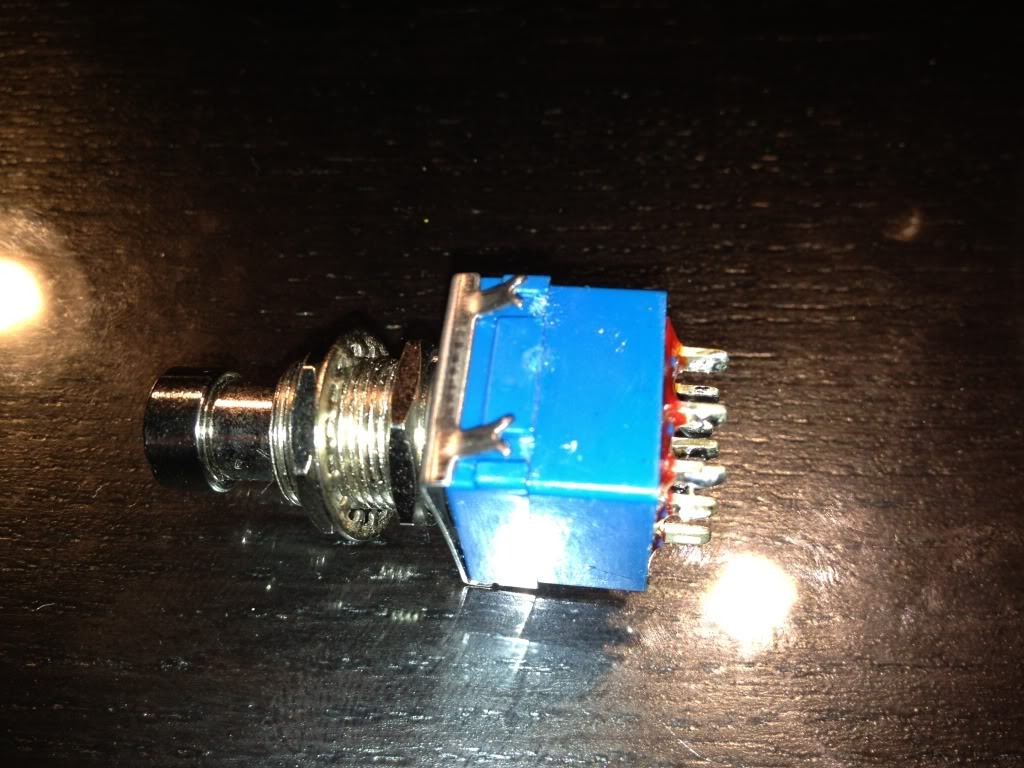

Y una vez presionadas ya tenemos el switch listo para volver a montarlo en nuestro pedal y que nos dure otra temporada más.

Cuando estos switches se rompen no hay mucho más que hacer. Unos salen buenos y otros no tan buenos.

Lo que si está claro es que si alguien es capaz de patentar un switch que mejore a este en cuestiones mecánicas, se puede hacer de oro. SEGURO!

Espero que les haya gustado el post y sobre todo que les sea útil y se animen a hacer las cosas por si mismos.

DIY Forever

Un saludo.

http://www.facebook.com/missinmusic
instagram @missinmusic

Subir
6
#2 por David el 08/02/2012
Muy bueno.

Yo una vez hice lo mismo para intentar reparar un switch cuyas plaquitas internas se quedaron viciadas y no hacían contacto por haber dejado el switch accionado durante mucho tiempo accidentalmente. Al final no conseguí arreglar nada, pero bueno...

Un saludo!
Subir
#3 por davidplana el 13/02/2012
jej lo tendre en cuenta, quetengo alguno de estos instaldo!

graciassss
Subir
#4 por awaplax el 16/02/2012
De vez en cuando les viene bien un buen chute de aflojatodo de calidad.
Asi limpiamos los contactos y lubricamos el mecanismo que se suele quedar duro y agarrotado.
Saludos.
Subir
#5 por awaplax el 16/02/2012
Repetido.
Subir
#6 por TonyGT-Ibiza el 06/08/2013
revivo este hilo, que bueno, justo lo que estaba buscando, compre uno por ebay y me llego defectuoso, la putada es que me di cuenta cuando ya lo tenia instalado dentro del pedal, ahora es un follon para cambiarlo por otro.

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#7 por TonyGT-Ibiza el 07/08/2013
bueno, pues gracias a este hilo acabo de reparar un interruptor de estos que me vino defectuoso, me di cuenta cuando ya lo tenia colocado, aunque mi problema no era el mismo, me ha valido este post para ver lo increiblemente facil que es desmontar estos interruptores y lo sencillos que son, pues el mecanismo no tiene ningun misterio, bueno pues el mio tenia el siguiente problema,
no funcionaba bien, habia que darle golpes para que te conmutase, entonces cuando lo tuve abierto vi que la pletina del centro no conmutaba bien, el problema era por que una de las patillas de soldar estaba metida para adentro del interruptor y no dejaba que balanceara bien, entonces el truco fue estirar con un alicate para hacia fuera la patilla de soldar hasta dejarla a la misma altura de las demas patillas, al hacer esto me salto el esmalte rojo ese que lleva de protecion, entonces la pata ya quedo un poco suelta, solo tuve que añadir una gota de superglue3 y quedo como nuevo, luego ya el resto es cerrar el interruptor tal y como se explica en este hilo, gracias por este maravilloso hilo y bueno, de camino que arreglo el interruptor que no es nada barato aprende uno mas cosillas, salud2!!!

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#8 por MissiN Music Electronics el 07/08/2013
#7 Me alegro de que por lo menos te haya servido para atreverte a hacerlo! :) y sobre todo de que te haya salido bien

http://www.facebook.com/missinmusic
instagram @missinmusic

Subir
1
#9 por TonyGT-Ibiza el 12/09/2013
MissiN Music Effects escribió:
Me alegro de que por lo menos te haya servido para atreverte a hacerlo! y sobre todo de que te haya salido bien

ese ya lleva 3 semanas funcionando dentro del bisab2, una obra maestra y por ahora el interruptor va de lujo jeje.

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
--518043--
#10 por --518043-- el 27/03/2014
¿Este ruido es normal?

https://www.youtube.com/watch?v=1FM4IEZPR_A&feature=youtu.be



Los footswich del cambio de canal y boost de mi Tech21 no lo hace...Quizás sea por la propia construcción del footswich...

No me mete ruidos ni nada por el ampli, fijáos que lo tengo directamente sin conectar, diría que es un ruido mecánico como digo del propio 3PDT
Subir
#11 por MissiN Music Electronics el 28/03/2014
ese es problema de impedancias... Puedes reducir ese ruido con una "pulldown resistor". Busca por google, para que veas como se instala.

http://www.facebook.com/missinmusic
instagram @missinmusic

Subir
#12 por TonyGT-Ibiza el 28/03/2014
MissiN Music Effects escribió:
Puedes reducir ese ruido con una "pulldown resistor"

eso fue lo que yo le dije, hay una resistencia que la colocas en paralelo no me acuerdo donde y desaparecen los chasquidos esos de pulsar el pedal, yo ya sabia de este tema pero nunca me interese por el por que yo los pedales siempre los hago con transformador, nunca con pilas, entonces cuando piso el pedal y lo pongo en bypass el pedal sigue funcionando pero lo que hace el truebypass es anular la entrada y ponerla directa con la salida, no se si me explico, asi no tengo problemas de chasquidos,
digamos que de esta forma que yo lo hago si no le pongo un led al pedal lo hago con un conmutador doble de dos circuitos como este, aqui explico el esquema que yo hago, ahora hago el mismo pero con un triple conmutador de pie y el tercer circuito lo uso para apagar y encender el led, a mi me va muy bien asi de esta forma:
