Cómo hacerme un cable con estas clavijas:

  • 1
#1 por Adrifersa el 14/05/2010
Muy buenas, vengo a plantear una duda, y es la siguiente:

Para mi grupo hemos pillado una etapa de potencia, y resulta que las clavijas para los altavoces son "neutrik" :roll:

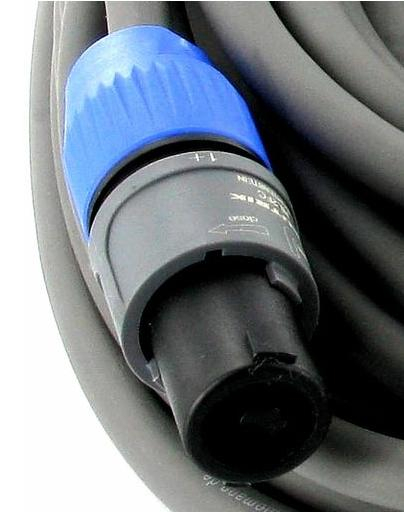

La etapa necesita este tipo de clavijas:


He pillado varias clavijas macho para hacerme un cable como ése, pero tiene 4 bornes, entonces no sé exactamente qué tipo de conexión es, ni qué cable necesito para ponerlo en las clavijas... estoy super perdido...

Un saludete y graciasss :saludo:

¿Quieres aprender a tocar la guitarra eléctrica? http://www.adrifersa.com
http://www.youtube.com/adrifersa

Subir
#2 por Adrifersa el 14/05/2010
Un pequeño up... que lo necesito para mañana... :oops:

¿Quieres aprender a tocar la guitarra eléctrica? http://www.adrifersa.com
http://www.youtube.com/adrifersa

Subir
#3 por frasco el 14/05/2010
a ver si esto te sirve ;)


:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#4 por frasco el 14/05/2010
acabo de leerme un manual...
me cachis en los mengues...
esas columnas están preparadas para ser "biamplificadas" (se supone, o de lo contrario es una pijada que traigan neutrik de cuatro hilos).

Las conexiones pueden ser multiples...

pero lo normal para conectar un solo canal mono en modo puente es que debas usar el +1 con el positivo de la etapa y el +2 con el negativo, dejando libres -1 y -2


Pagina 12

http://www.crownaudio.com/pdf/135045.pdf

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#5 por Adrifersa el 14/05/2010
Joer, pues creo que no es ninguno de los del dibujo :| aunque aun así lo guardo porque me viene muy bien para mis chapucillas :D :ok:

He buscado más concienzudamente y resulta que se llaman... "conectores speakon", pero sigo sin saber por qué tienen cuatro bornes dentro :no_lo_se:

No puedo poner fotos de la clavija en sí, pero sé que es exactamente como ésta:


Me da a mí que es como para poner dos altavoces en la misma clavija o algo :roll: porque por ejemplo en esta foto pone los polos iguales "enfrentados" :roll:


:saludo:

¿Quieres aprender a tocar la guitarra eléctrica? http://www.adrifersa.com
http://www.youtube.com/adrifersa

Subir
#6 por Adrifersa el 14/05/2010
Vale, te has adelantado :jajaja:

Madre mía... :shock: muchísimas gracias... :si:

+1 al canto, además como una casa... :brindis:

¿Quieres aprender a tocar la guitarra eléctrica? http://www.adrifersa.com
http://www.youtube.com/adrifersa

Subir
#7 por frasco el 14/05/2010
A ver, a ver...
lo que tiene esa salida es la etapa???


entonces deberían ir conectados +1 y -1


porque las pantallas son normales no???

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#8 por Adrifersa el 14/05/2010
Claro, la etapa tiene esas salidas solamente. Es ésta:

http://www.thomann.de/es/the_tamp_e800.htm

Y por detrás...


Bueno, entonces mientras en la clavija venga indicado, sé que tengo que usar +1 para el positivo y -1 para el negativo :ok:

Gracias de nuevo... :p

Edito, que se me olvidaba:

Las pantallas son dos altavoces, cada uno por su lado, que tienen nada más que positivo y negativo... pero tengo que hacer la conexión pelando los dos polos, porque llevan dos clavijas donde metes el cable y aprietas con una rosca... entonces me haré dos cables, cada uno de ellos con una sola clavija neutrik, porque en el otro extremo para los altavoces tengo que meter el cable pelao :P

¿Quieres aprender a tocar la guitarra eléctrica? http://www.adrifersa.com
http://www.youtube.com/adrifersa

Subir
#9 por frasco el 14/05/2010
cojones, si lo pone ahí

:jajajaja:

+1-1 stereo

+1 +2 bridget (mono)

en las clavijas suelen venir marcados los numeritos.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#10 por Adrifersa el 14/05/2010
Si me lo dice mi madre siempre... "si es un lobo... te come" :jajaja: :jajaja:


(Muchas gracias, de verdad... :brindis:)

¿Quieres aprender a tocar la guitarra eléctrica? http://www.adrifersa.com
http://www.youtube.com/adrifersa

Subir
#11 por Adrifersa el 15/05/2010
Bueno, resulta que en las clavijas sólo indicaba el +2 y el -2, pero bueno, por prueba-error, lo he dejado bien conectado :ok:

Por si a alguien le sirve, las conexiones finalmente han quedado así:


Siendo en cada clavija el inferior izquierdo el +2, y el superior izquierdo (por deducción) el +1 :ok:

:saludo: Un saludete y gracias de nuevo, Frasco :p

¿Quieres aprender a tocar la guitarra eléctrica? http://www.adrifersa.com
http://www.youtube.com/adrifersa

Subir
#12 por frasco el 15/05/2010
pos entonces están al revés ;)

no es que pase nasa, pero puede dar mas ruidos e interferencias de esa manera, pues la señal está viajando por la malla.

señal en +1, y la malla al +2 para hacer que por ambos canales suene lo mismo (mono).

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
