Como se hace la conexion del jack de la guitarra?

mrkarurosu
#1 por mrkarurosu el 24/10/2010

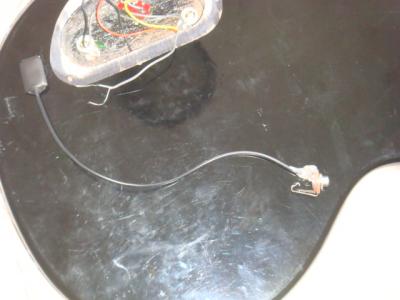

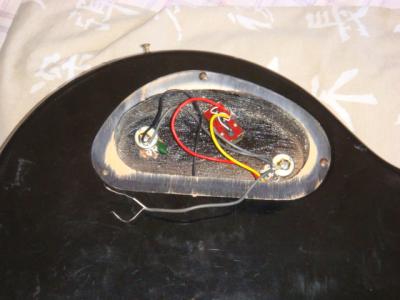

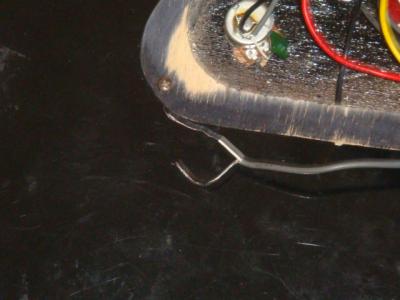

Hola soy nuevo en el foro!! saludos!! tengo una guitarra gibson epiphone a la cual le quiero conectar un nuevo Jack pero no se como, en las fotos estan las conexiones para que puedan ayudarme, no se donde van esos dos cables que andan sueltos. Un cable que es el que esta suelto esta dividido en dos uno blanco y uno gris, estos salen del potenciometro del volumen. Aparte tambien estan las fotos del Jack que compre, pero no se donde va tampoco ese cable negro que trae conectado y al final esta conectado a un rectangulo negro. Gracias de antemano si pueden ayudarme.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
mckeiton Baneado
#2 por mckeiton el 25/10/2010
mira aqui, en la parte baja de la pagina salen los enlaces a las epiphone.
Schematics.
mira el cableado y reproduce el esquema en tu guitarra.;)
Subir
mrkarurosu
#3 por mrkarurosu el 28/10/2010
Oye gracias por el aporte!! me fue de gran ayuda....Gracias!!
