Como conectar conmutador de 6 posiciones ¿Me ayudan?

#1 por marcosarg el 30/01/2011
Supongamos que tenemos una guitarra modelo Les Paul o SG, o cualquiera con 2 pastillas humbucker, que viene con un conmutador de pastillas de 3 posiciones (pastilla del diapasón, pastilla del diapasón + pastilla del puente y pastilla del puente no?).

Mi idea es la siguiente:
Teniendo un conmutador de 6 posiciones, se podrían configurar más combinaciones, específicamente quiero lograr estas

(las 3 conocidas)
-Pastilla del diapasón.
-Pastilla del diapasón + pastilla del puente.
-Pastilla del puente.

(sumando estas otras 3)
-Pastilla del diapasón PERO solo una bobina.
-Pastilla del puente PERO solo una bobina.
-Pastilla del diapasón + Pastilla del puente PERO AMBAS una sola bobina c/u.

¿Alguien sabe como debería ser el diagrama, el cableado? Porque no tengo idea de como seria, pero me gustaría realizar esto en mi guitarra.
Subir
#2 por Red Shadow el 30/01/2011

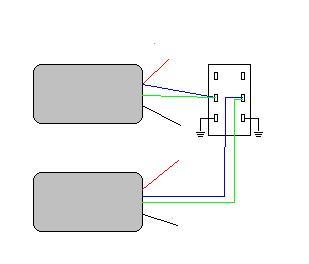

Eso se podria hacer con un potenciometro Push/Pull. En una humbucker de cuatro cables, si los dos que van pegados se llevan a tierra queda como single asi que solo habria que hacer eso.
Archivos adjuntos:
BBCode:

Antiguo Mustaine Jr.

Subir
#3 por marcosarg el 30/01/2011
Gracias Mustaine Jr! y con un conmutador de 6 posiciones no se puede?
