Como colocar los transformadores

#1 por juanf el 13/03/2014
Hola, estoy buscando la mejor forma de colocar 1 transformador de alimentación y dos de salida para un amplificador y quería saber cual sería la mejor disposición para que no se induzca señal en los transformadores de salida.

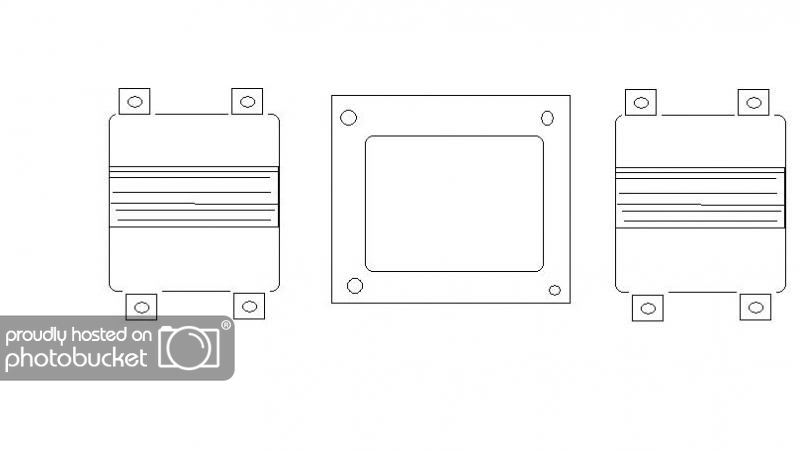

Había pensado en colocarlos así

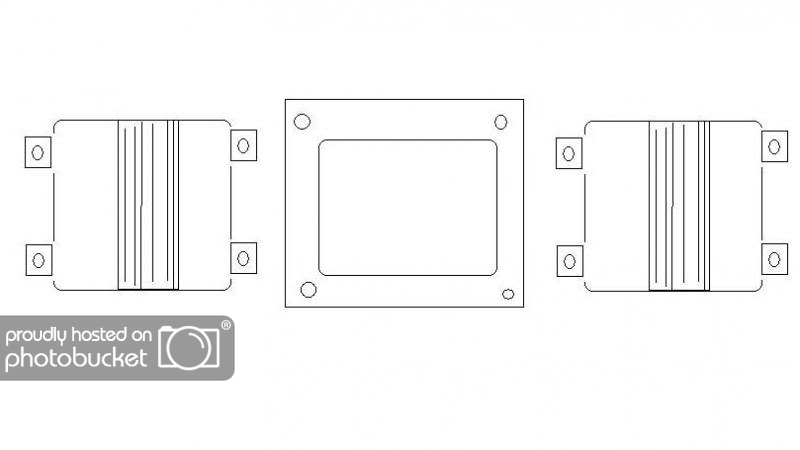

O bien así

tr1_zpscef87b28.jpg[/URL]

Cual de los dos inducirá menos ruido?
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#2 por mahony el 24/03/2014
Hola JuanF:
Yo lo que hago es situar al Power y alimentarlo con su voltaje nominal (220 en tu caso) y poner un multimetro en el Trafo de salida por los devanados de placa , y lo voy moviendo fisicamente en el chasis y donde me de menor lectura ahi lo dejo. normalmente cae donde sus enrrollados esten a 90 grados, pero no siempre es asi, con dos tranfo de salida debes hacer varias pruebas incluso entre ellos tambien, mas si el espacio que dispones es muy reducido.
