Como averiguar "numeración" pines 3PDT

#1 por Jesufla el 24/02/2016
Hola a todos.
Hoy he recibido un 3PDT para poner a mi TS9 modificado a true bypass, ya que el que estaba instalado fallaba mucho, y tengo un problemilla, ya que soy novato; no sé cómo ponerlo en la posición correcta, ya que, ni el que está puesto actualmente, ni el nuevo, tienen ningún tipo de marca o numeración, y tengo un 50% de probabilidad de ponerlo al revés... guiándome por la forma rectangular claro... Además, parece que el cabronazo del Murphy ( el de la famosa Ley) me persigue y tengo miedo de fastidiarlo.
Quizás con un polimetro de alguna determinada manera... Yo que se!
Alguna idea?
Gracias por adelantado y salu2.
Subir
#2 por toni diaz el 24/02/2016

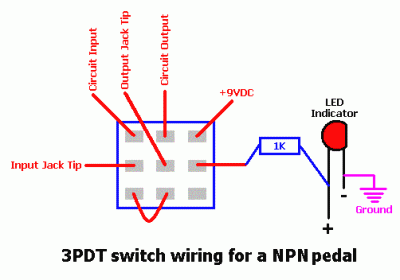

A ver si te sirve esto
Archivos adjuntos:
BBCode:

IN TUBE WE TRUST

Subir
#3 por Jesufla el 24/02/2016
Gracias Toni por contestar!! Me la he jugado y me ha salido bien!!
Ya está cambiado y va de pm.
Un saludo
Subir
#4 por Miles el 25/02/2016
No tienen numeracion, da igual si lo giras. En una posicion los pines de arriba hacen contacto con lis del medio, si pisas el switch los pines de abajo haran contacto con los del medio, es asi como funciona un switch PDT, tanto si tiene 1, 2 o 3 conectores
Subir
#5 por picatostas el 15/03/2016
Un 3pdt si tiene numeración y no da igual como lo pongas , tiene dos orientaciones.
aqui lo ves
http://blotronics.com/wp-content/uploads/2015/12/3pdt.png

Zurdo , guitarrista y mejor persona. Apasionado de la electrónica y la música. DIYer.

Subir
#6 por Miles el 15/03/2016
Nos puedes explicar como saber que pines van arriba? Que yo sepa si lo giras tiene la misma apariencia
Subir
#7 por picatostas el 15/03/2016

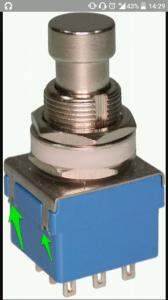

Las abrazaderas de metal van a los lados
Archivos adjuntos:
15 de marzo de 2016 143140 CET.jpg
BBCode:

Zurdo , guitarrista y mejor persona. Apasionado de la electrónica y la música. DIYer.
