Colección personal 10 BIG MUFF PI

steve_rockforever
#133 por steve_rockforever el 29/06/2012

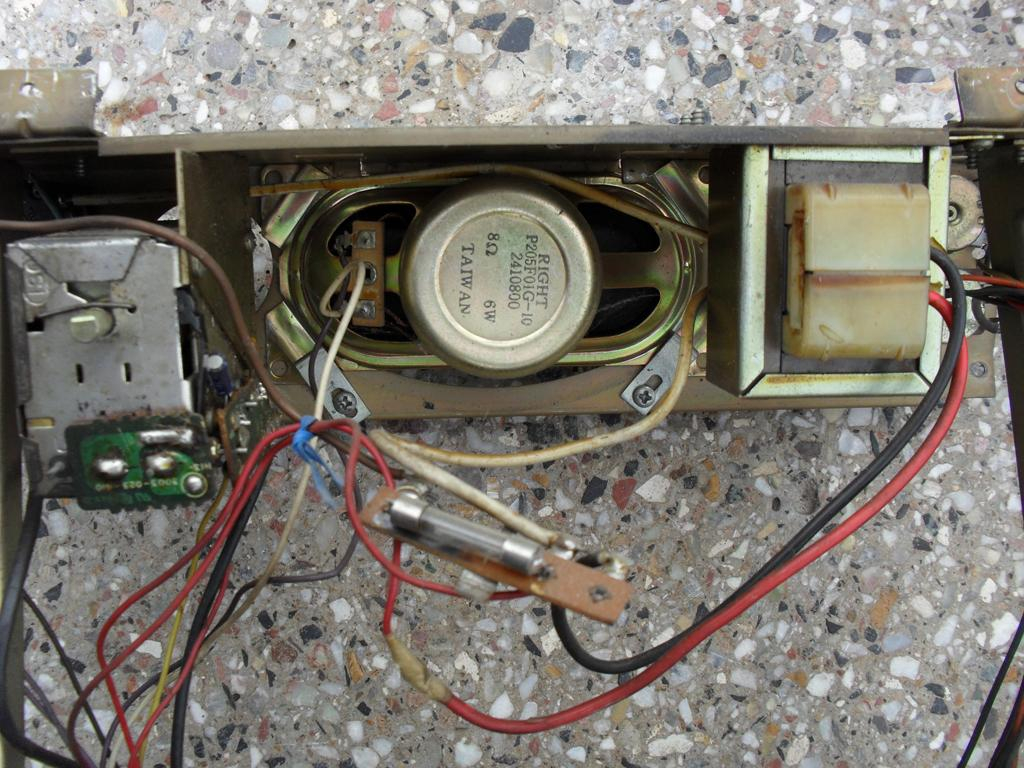

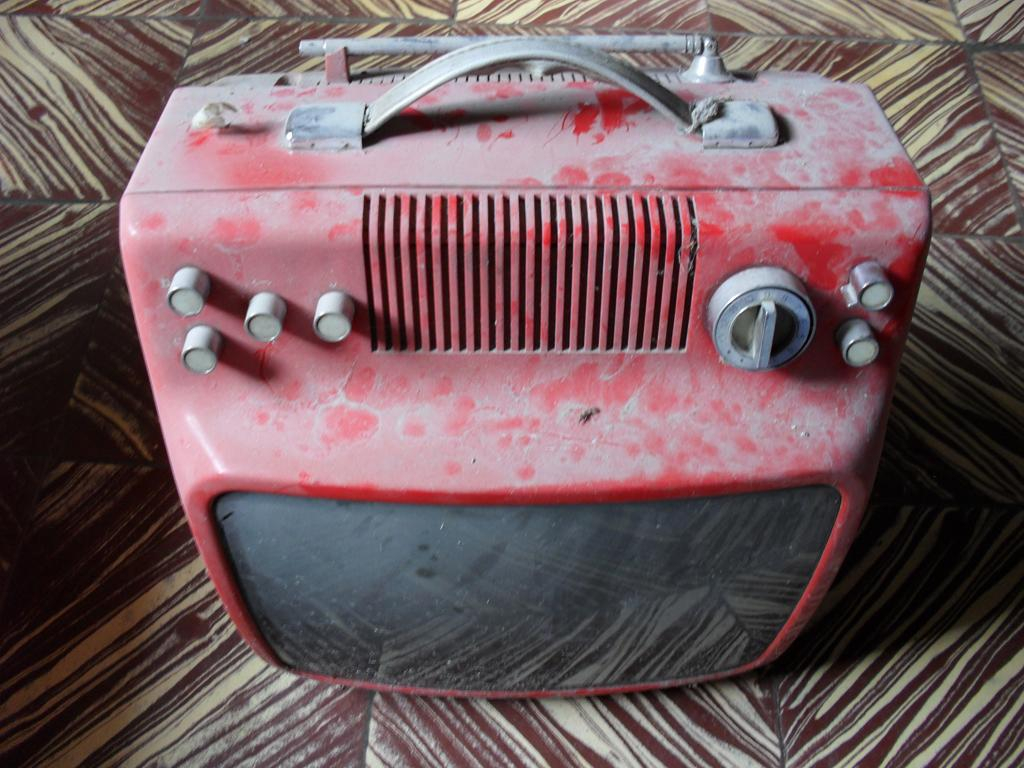

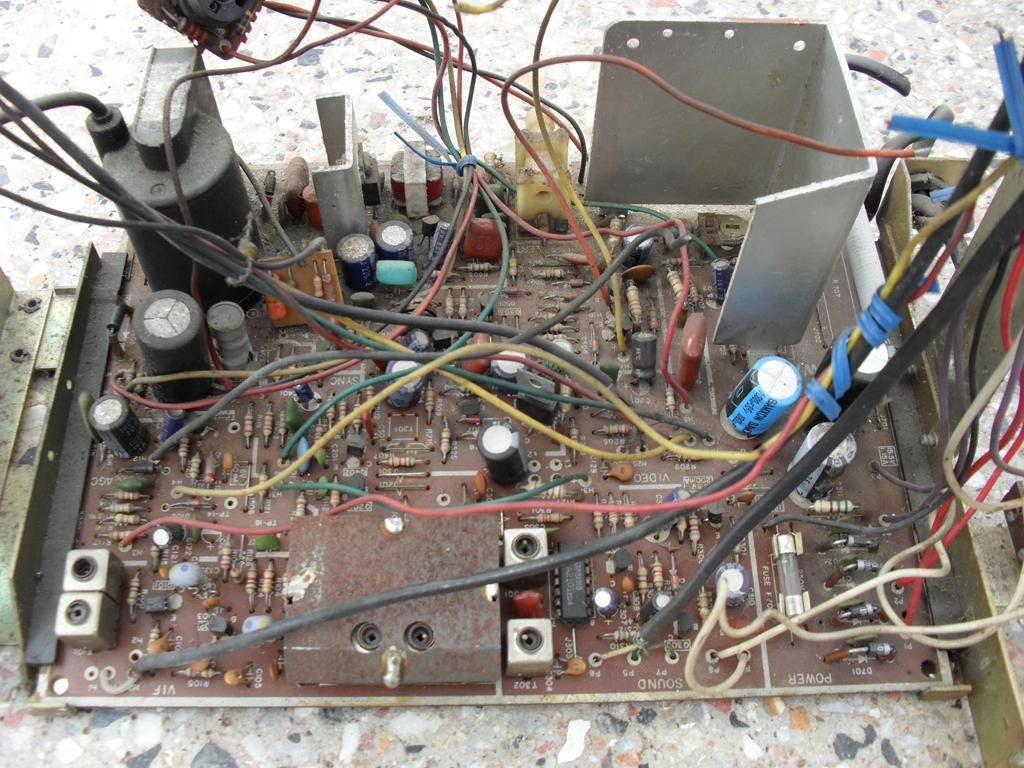

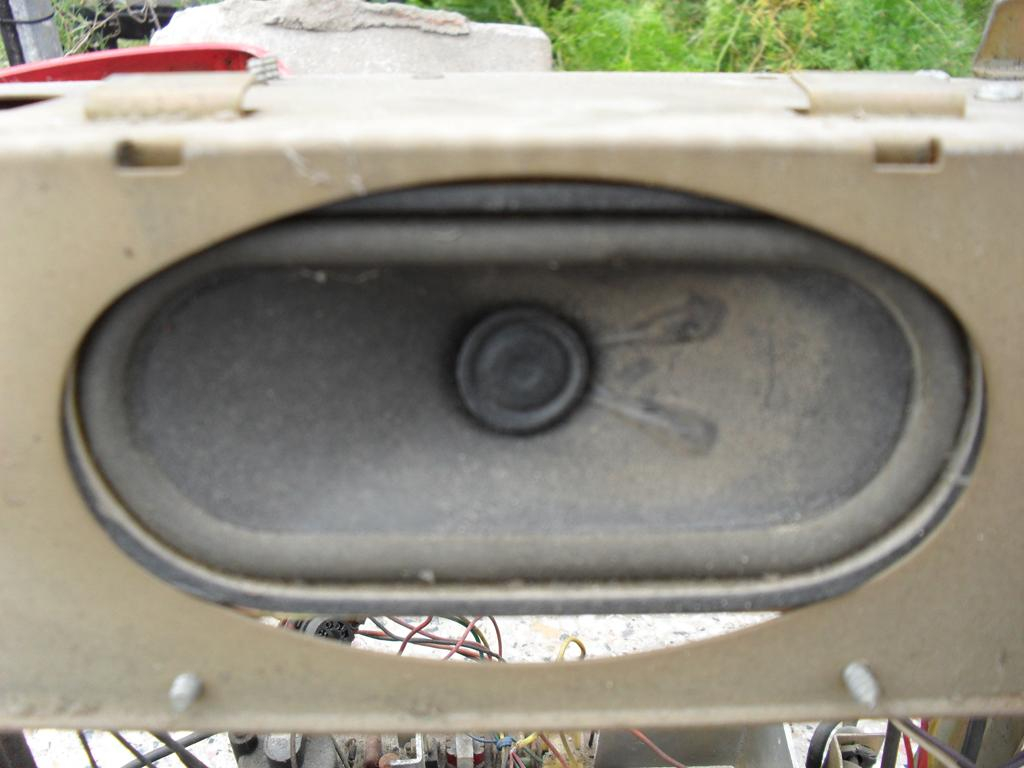

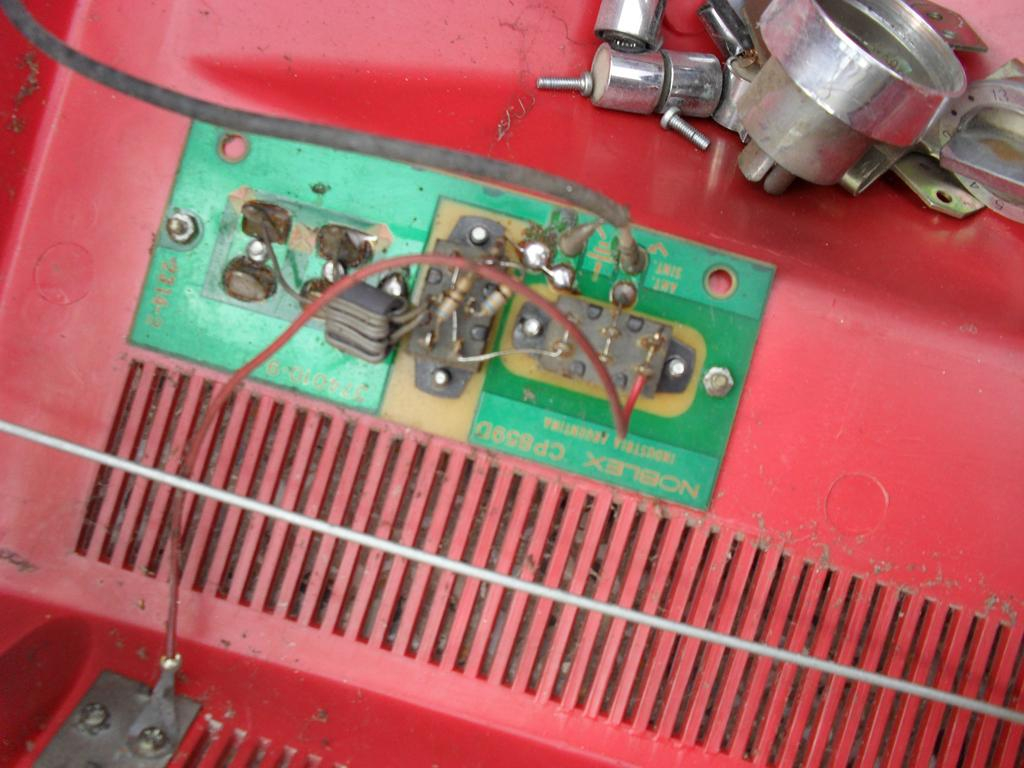

Hoy cacharreando de nuevo en busca del pu+0 transistor y no logré conseguirlo, pero igual “todo sirve”
:colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores: :colores:
Ya estoy hasta la madre para conseguir el famoso "2N5458" (BF245) (K30A) (2N7000)
para hacerme el "Proco Rat distortion"
Por lo tanto ya desistí y me quiero hacer otro/s con lo que tengo a mano :bien:
Tengo en mente los que adjunto que fueron sacados de +TonePad+
Si alguien tiene para recomendarme algo que se adapte mejor a lo que busco
bienvenido sea que lo aceptaré con gusto, pero recuerden que se consiga hasta en
la Antártida :jajaja: no quiero nada de Germanio o cosas nuevas del primer mundo,
ya que aquí la cosa con las importaciones está sumamente jodida.

Aquí les dejo audios de los tonos de distorsión que más me gustan
[Este vídeo ya no está disponible en Youtube]
Archivos adjuntos ( para descargar)
MXR Distortion Plus.pdf
MXR Distortion+.pdf
Range Maistro.pdf
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
godsavemetal
#134 por godsavemetal el 29/06/2012
Los MXR disto son con ICs normalitos nomás, son super universales, te recomiendo clipping asimétrico, con Silicios 1N4148 o con germanios de verdad el 1N34A o el 1N270 con el 1N60 no sale!! ejjejejejejeeeeeeeee ojito el range es con germanios!!! imposible para tí; hay pensado en el RED LLAMA con el GREEN RINGER??? es un mounstruo!!!!!!!!!!!!!!!!!!!!!!
Subir
godsavemetal
#135 por godsavemetal el 29/06/2012
Te respondo en un nuevo mensaje, escucha al monstruo, es el RED LLAMA con el GREEN RINGER incluido:
Subir
steve_rockforever
#136 por steve_rockforever el 29/06/2012
godsavemetal escribió:
Los MXR disto son con ICs normalitos nomás, son super universales, te recomiendo clipping asimétrico, con Silicios 1N4148 o con germanios de verdad el 1N34A o el 1N270 con el 1N60 no sale!! ejjejejejejeeeeeeeee ojito el range es con germanios!!! imposible para tí; hay pensado en el RED LLAMA con el GREEN RINGER??? es un mounstruo!!!!!!!!!!!!!!!!!!!!!!

Claro, mi idea es utilizar componentes actuales estándares, porque nuevos aquí donde vivo no los traen por menos de 100u y a pedido (para hacer pruebas no me sirve) y los compos viejitos que tengo me da cosa de que al probar se quemen, o si hago uno clásico y se joden ¿de dónde saco para reponer? jajaja
Mejor los reservo y hago prácticas con lo que hay por doquier.

godsavemetal escribió:
Te respondo en un nuevo mensaje, escucha al monstruo, es el RED LLAMA con el GREEN RINGER incluido:

Suena bien :) después me pasas el circuito? ;)
Subir
godsavemetal
#137 por godsavemetal el 30/06/2012
El RED LLAMA y el GREEN RINGER está en la red nunca los he hecho, también me suenan bien son excelentes y muy pero muy fáciles de realizar!!!!!!!
BÚSCALOS!!!!!!!!!!!!!!!!!!!!!!!! en el futuro habriré un tema con ellos solo pa presentarlos y los circuitos idem!!! tan super probados en diversos lugares de la RED encontrarás el circuito!!!!!!!
Subir
steve_rockforever
#138 por steve_rockforever el 01/07/2012

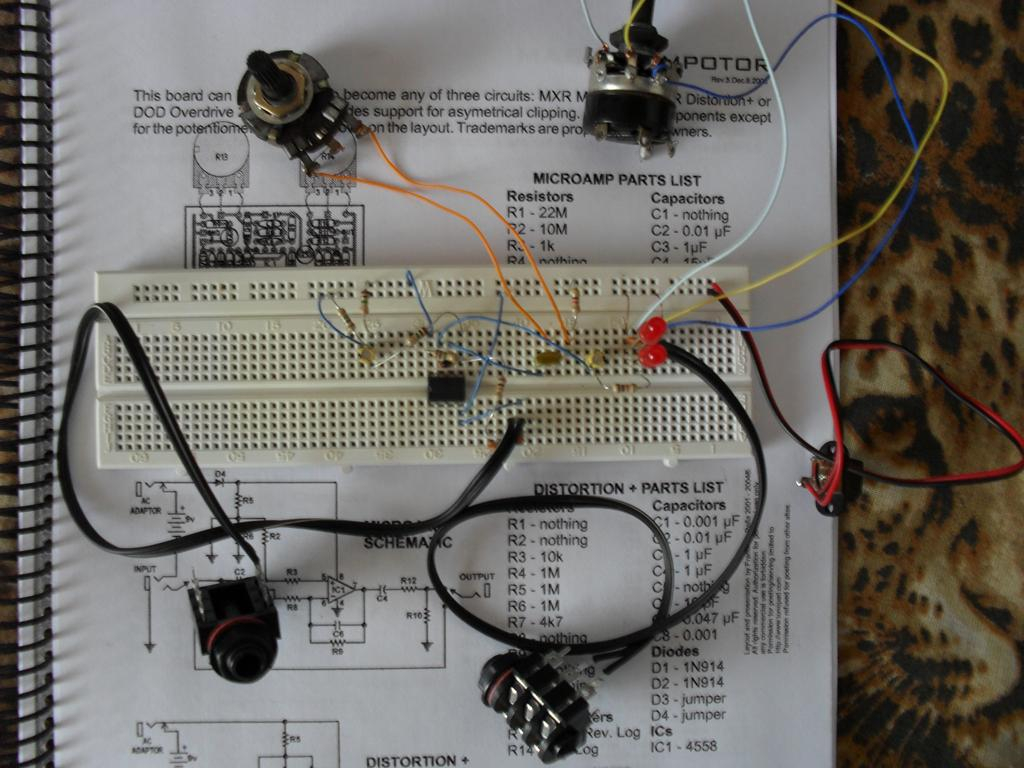

Hola a todos, acabo de armar uno de los más recomendables pedales de Tonepad "MXR Distortion Plus" (también llamado AMPOTOR)

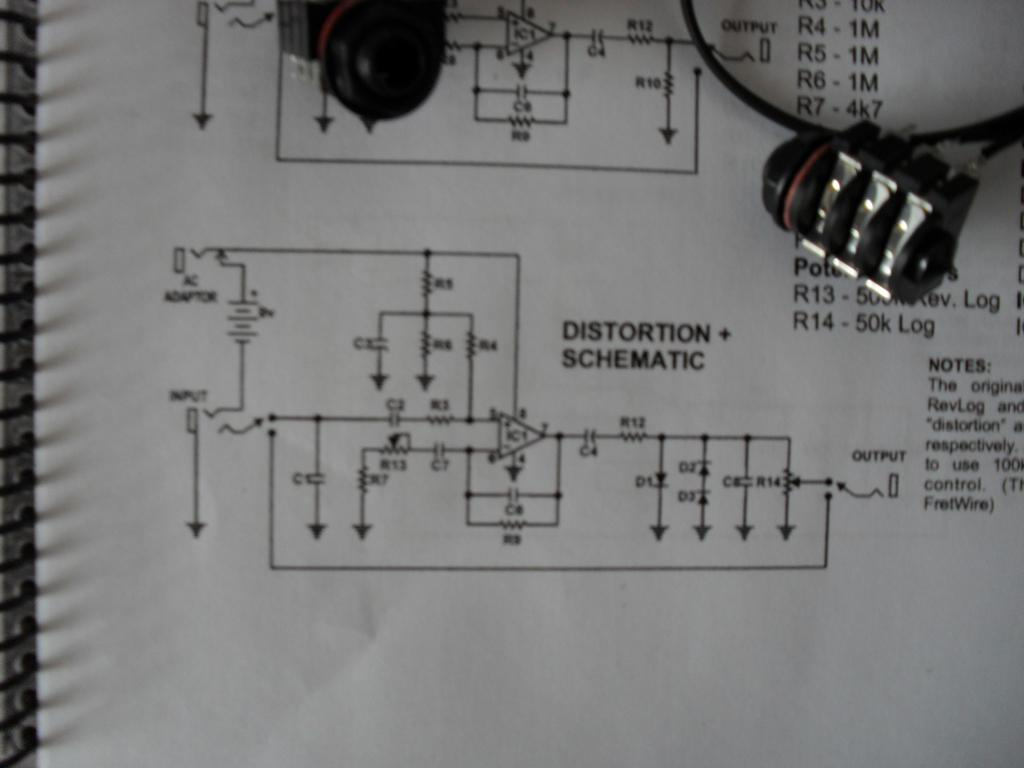

Tampoco funcionó, solo me hace ruido en el ampli y me anula la señal de la guitarra, y si toco entre el positivo de salida y la masa del plug, o sea el que va al ampli me da un feo cosquilleo :no_lo_se: adjunto fotos a ver si me ayudan a solucionar el problema. El diagrama está adjunto más arriba #133
Hice solo unos cambios y no creo que tenga algo que ver, el capacitor C7 en vez de cerámico lo puse de poliéster, ese que se ve el papel de aluminio arrollado y tiene como una cobertura de silicona es sacado de una video vieja y es de 50v.
El cap. que va a pines 6/7 del ic puse de 12pf no encontré de 10.
Y como no tenía a mano los rectificadores 1N914 los reemplacé por led's rojos comunes.
Subir
godsavemetal
#139 por godsavemetal el 01/07/2012
Te recomiendo abras un HILO con ese pedal!!! este hilo es de mi colección de MUFFES!!! ejjejejeeeeeeeeeeeeeeee!!! no man no hay problem igual se te apoya, aver si otors que han hecho y les ha salido ese de tonepad; amí me funcó si abres un hilo veré el mío y lo comparams con fotos del pedal terminado!!!
Subir
godsavemetal
#140 por godsavemetal el 01/07/2012

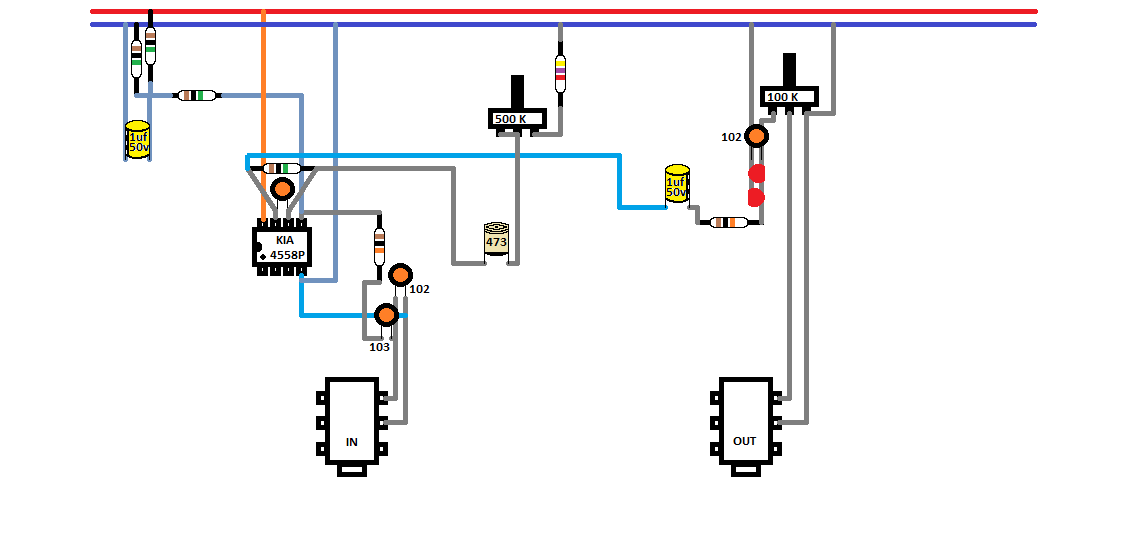

El de 1uF que ta a la izquierda arriba en tu circuit con el de 1M no van en serie el de 1uF es el que va a tierra!!!! lo has puesto en serie, ellos van a tierra los dos y el otro extremo van juntos mira el layout al menos eso me parece de primera intención!!!!
Subir
steve_rockforever
#141 por steve_rockforever el 06/07/2012
#139
Es que no sé en qué sección abrirlo ya que hice un hilo nuevo hace tiempo y una sola persona respondió (Frasco) es como si nadie encuentra los nuevos temas creados :no_lo_se:

#140
Es un divisor resistivo (creo que así se llama) está tal cual el diagrama, para mí que hay algo mal como casi todos los circuitos que se consiguen en la web :arbitro:
Subir
godsavemetal
#142 por godsavemetal el 05/08/2012

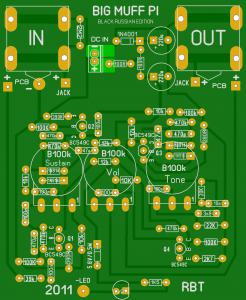

Ante la insistencia de varios foreros que están ansiosos por hacerse el BLACK BIG MUFF PI reissue RUSSIAN; acá les va el layout del que yop hice:
Archivos adjuntos ( para descargar)
BIG MUFF PI - BLACK RUSSIAN EDITION-layout-actualizado-400dpi.JPG
Subir
cachantunazo
#143 por cachantunazo el 05/08/2012
excelente :) se te agradeceria que subas el pcb si no es mucho pedir para arrancar el proyect
Subir
godsavemetal
#144 por godsavemetal el 05/08/2012
Ok ya subo todo lo que se necesita, ya escalado para la plancha, ojito ojito es pa cajas de diseño propio de 80x120mm que yo elaboro; la info ta en WORD lo he modificao un poco pa evitar los POP al prenderlo, tiene su PCB de los potes y un PCB pal 3pdt!!! listo pa la plancha; ojo los potes, su cableado y el LED van por el lado cobreado, mirar mis fotos de este pedalillo!!! los potes de los lados van invertidos el del centro soldado en el lado cobreado del PCB de los potes!! ojo con eso!!!:
Archivos adjuntos ( para descargar)
Big Muff Pi - BLACK RUSSIAN EDITION - all in one - front IN-OUT-9V - ACTUALIZADO.doc
Subir
