Clon DIY del ISP DECIMATOR G STRING VERIFICADO

#13 por goyoes el 07/09/2015
Tengo exactamente las mismas dudas que Luiyi.
Subir
#14 por joni_182 el 12/09/2015
Me uno a la duda de Luiyi
Subir
#15 por Luiyi el 15/09/2015
Bueno, pues viendo las especificaciones del pedal, fotos, esquemas, etc, he llegado a la siguiente conclusión.

El pedal original usa un SPDT y tiene un buffer, y al pisar para apagarlo, lo que hace es llevar a tierra la pata central del pote, lo que equivale a ponerlo al cero y anula el efecto de noise gate, pero la señal sigue atravesando el circuito siempre.

El led lo pone el paralelo y hace masa al pisar.

Por eso es suficiente un SPDT. De esta forma funciona bien.
Subir
#16 por sistem666 el 24/09/2015
holaantes que nada que buen pedal has subido encerio felicitaciones por el pedal!!! solo una pregunta como haces las conecciones al switch porque no entendi si usas un 3ptd o dpdt si pudieras poner una imagen seria genial!!!! gracias
Subir
#17 por Luiyi el 24/09/2015

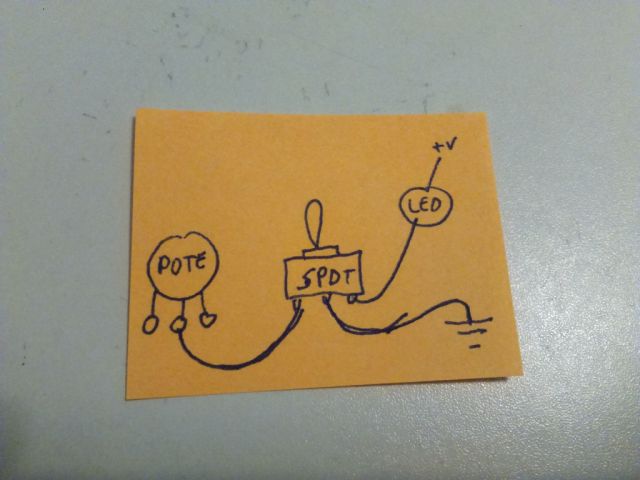

hola sistem, simplemente es suficiente usar un interruptor simple con 2 posiciones. En una posición solo pone a masa el - del led (efecto encendido y led encendido) y en la otra pone a masa la pata central del pote (efecto al cero y led apagado). La señal sigue atravesando el pedal, pero el efecto esta el 0.

Subir
#18 por sistem666 el 24/09/2015
Gracias luiyi ya me me quedo claro gracias por la ayuda rspero terminar el bicho en estos días
Subir
1
#19 por sugarray el 07/10/2015
Hola compañeros se puede hacer como dice luiyi o usando un 3dpt que es como lo hice yo.
Subir
1
#20 por goyoes el 07/10/2015
Respecto a la conexión , según Harold, de Sabrotone, -que es el que ha adaptado el circuito de Galego-, es así:

-In: Guitar in
-Out: Decimator Out
-Send: Guitar Out
-Return: Decimator In

Como dijo Sugarray, no lo conectéis asÍ http://imageshack.us/a/img402/9002/offboardwiring.jpg, -compartiendo "Guitar In" y "Guitar Out" la conexión-, ya que se dividirá la señal a la mitad y además no aprovecharéis el Buffer que tiene el circuito.


Yo lo tengo a medio construir a falta de un pedido de Tayda que está tardando demasiado en llegar. Ya comentaré los resultados. Esto de hacerse pedales DIY es un vicioooo...


Saludos
Subir
#21 por goyoes el 29/10/2015
Acabado y funcionando!. Se acabaron los acoples indeseados y los zumbidos. :)
Es un pedal estupendo, y no recorta de más, como otros noise gates.

Saludos y gracias por los aportes
Subir
#22 por sugarray el 03/11/2015
#21
Me alegro goyoes felicidadesss por el pedalaco que te acabas de fabricar y por los € que te has ahorrado!!!
:bailando: :bailando:
Subir
#23 por DavidTCIC el 10/11/2015
Buenas noches!
Estaba interesado en realizar este proyecto, pero soy totalmente profano en estas artes. Se soldar, pero de manera muuuuy básica, aunque tengo mucha disposición para adquirir todas las habilidades para hacer este pedal (260 euros que ahorrar son mi principal motivación jaja)
Es un proyecto dificil (para alguien como yo, vamos, seria factible plantearse hacerlo)?
En la lista inicial de componentes que hay en el primer post se incluyen todos los materiales necesarios? Que mas necesitaria aparte de lo previamente citado? (que leds, jacks y demas materiales debiera pillar?)
Donde comprar todos esos materiales?

Graaaacias!
Subir
#24 por joni_182 el 10/11/2015
Sabes hacer pcb's ( circuito impreso )? Si no sabes puedes empezar por ahí, mira en youtube la técnica de planchado, y a partir de ahi puedes ir mirando componentes en retroamplis.com y en tayda. Si te soy sincero no es ni de lejos el mejor proyecto por el que empezar, mi consejo es que empieces por un boost tipo LPB-1 o un fuzz face de silicio y luego ya plantearte algo gordo como esto. Ah! Indispensable un multímetro. Un saludo!!
Subir
