Clon del Dirty-Bomb

#1 por elderico el 27/01/2011
:saludo: Hoola a todos :saludo:

Os presento el Dirty-Bomb:



aqui una comparativa





Estoy detrás de hacer este pedalaco desde que lo vi en el segundo video :babeando:, el problema es que no tengo ni pajolera idea de electrónica.Me he hecho un Noisy Crickett y un Metal Massacre gracias a los fenomenos que tenemos en Electrónica Diy (Rasta_Maleek,GodSaveMetal,Choki,Dark Cloud... :amigos:).

El caso es que preguntando a mis dos mentores (con vuestro permiso) Rasta_Maleek y GodSaveMetal me aconsejaron que subiera lo que encontrara y tras una ardua labor con los buscadores:descanso: encontre unas fotos del pedal "destripao"

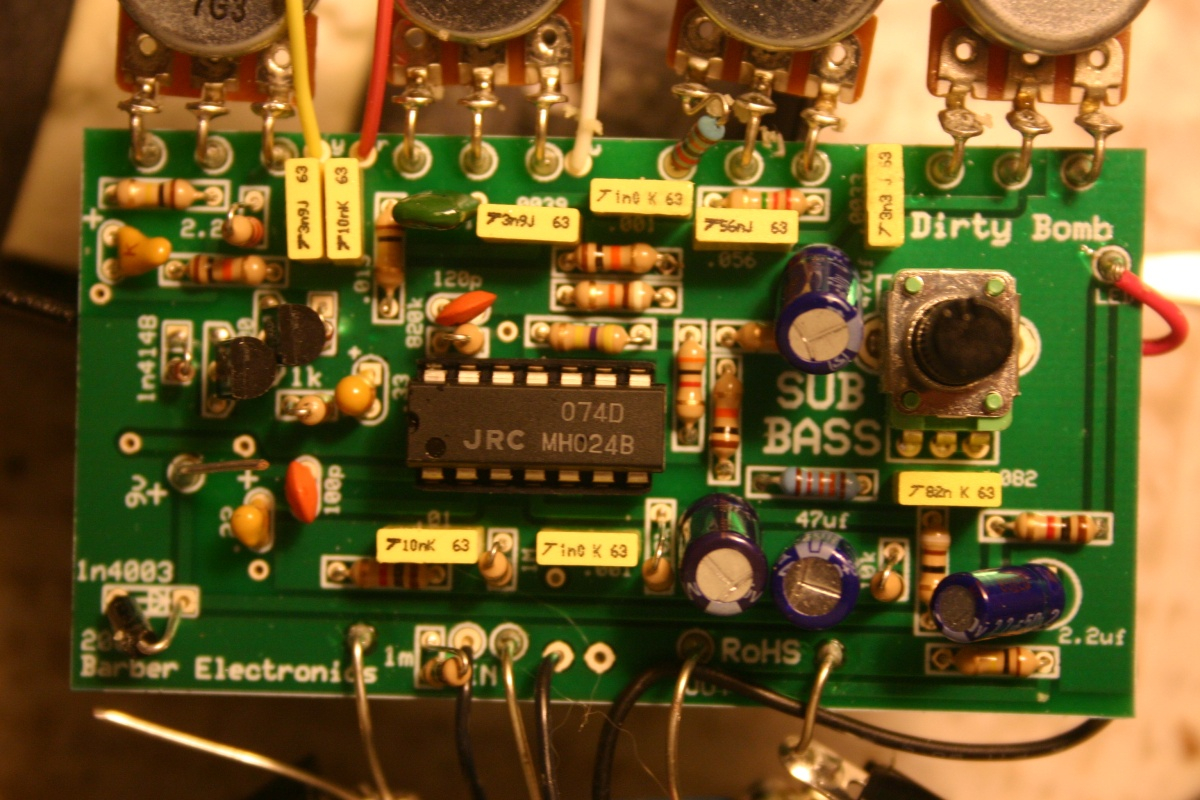

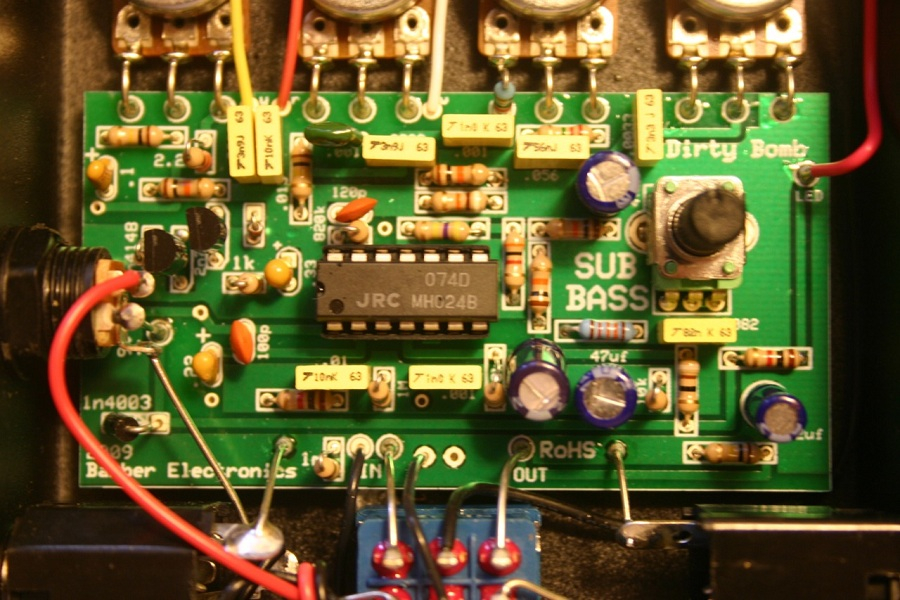

Los componentes

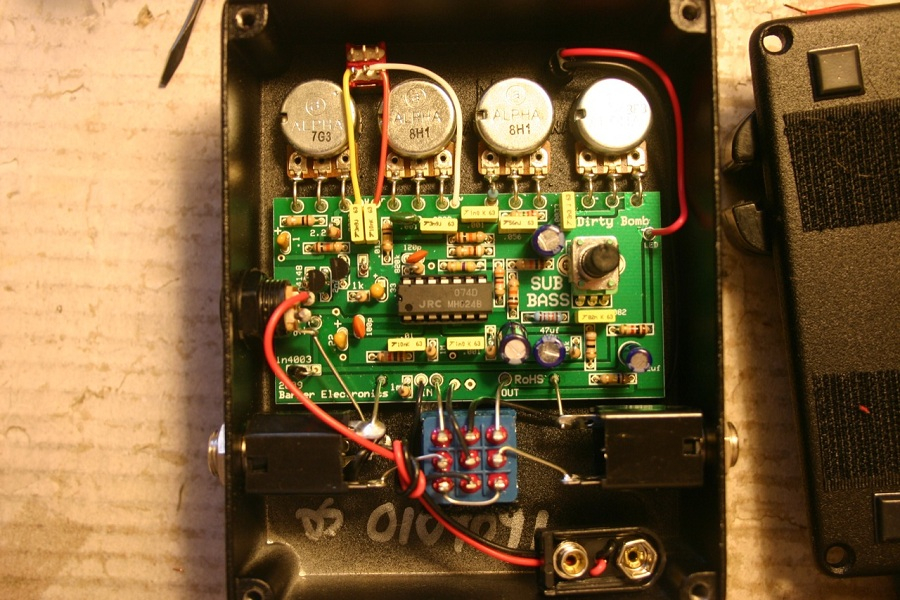

el cableado

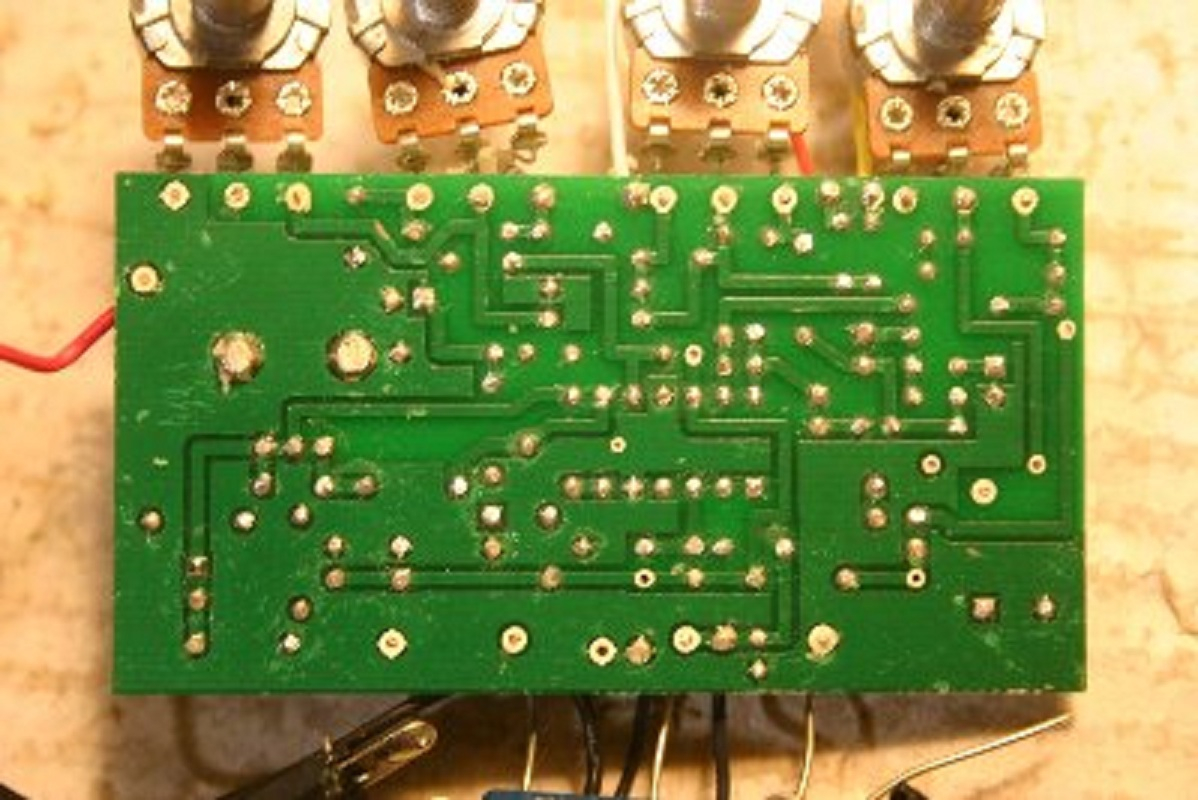

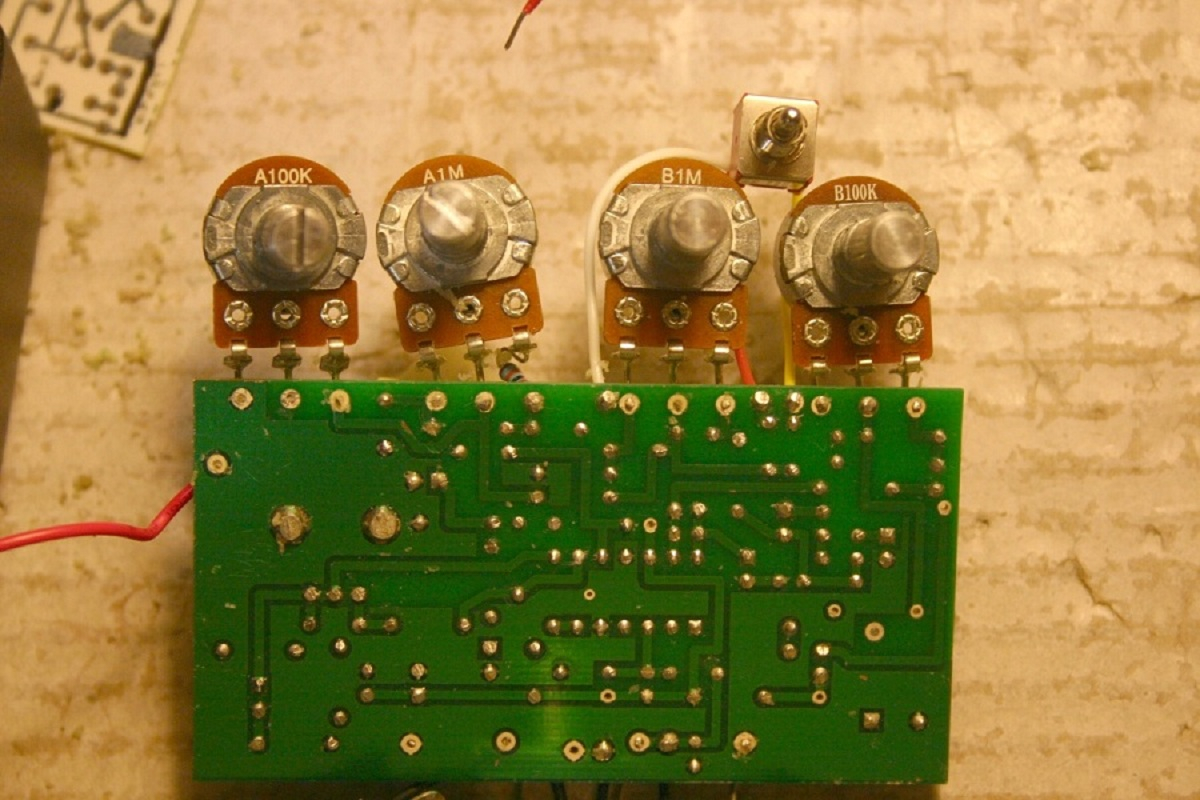

las pistas

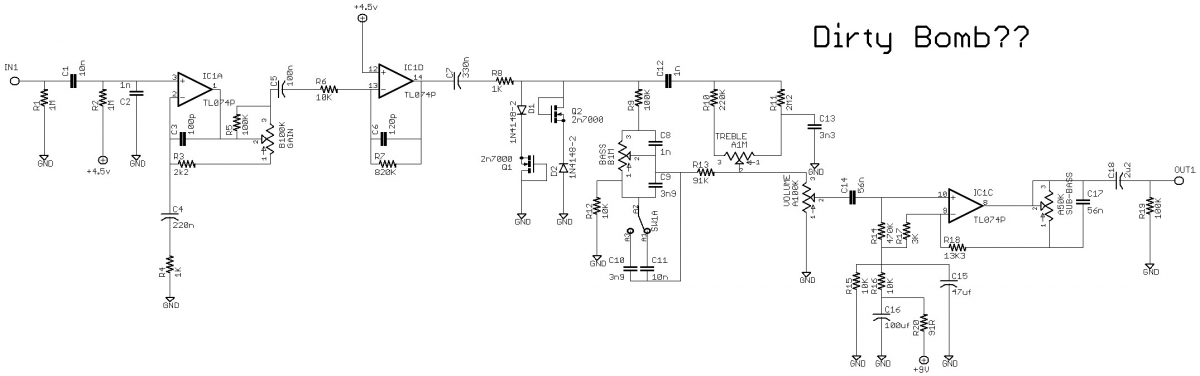

y por último un diagrama


El compañero GodSaveMetal esta trabajando ya en la PBC y el Layout y pronto subira los resultados (un saludo).
Pero como sé que va muy liado subo el material para ir adelantando la lista de componentes:D.

Ahora os propongo el juego de encontrar a Wally :ok:
(bastante fácil porque en la placa van marcados los valores de la mayoria de componentes ;) )

Por tanto queda oficialmente inaugurado el hilo "saquemosle la manteca al Dirty-Bomb" :yahoo:

Adjunto las fotos comprimidas un poco más grandes para mayor detalle.

Lo que me llama la atencion de este pedal es el potenciómetro integrado en la placa para controlar el sub-bass y el switch corta bajos.

En fin a ver si lo llevamos a buen puerto...

Saludos :brindis:
Archivos adjuntos:

ATENT@S!
USAD EL BUSCADOR

http://k-o-custom.blogspot.com/

https://www.facebook.com/#!/k.o.custom

Subir
#2 por elderico el 27/01/2011
R1........1M ------- C1........10n
R2........1M ------- C2........1n
R3........2K2 ------ C3........100p
R4........1K ------- C4........220n
R5........100K ----- C5........100n
R6........10K ------ C6........120p
R7........820K ----- C7........330n
R8........1K -------- C8........1n
R9........100K ----- C9........3n9
R10.......220K ---- C10......3n9
R11.......2M2 ----- C11.......10n
R12.......10K ----- C12.......1n
R13.......91K ----- C13.......3n3
R14.......470K ---- C14.......56n
R15.......10K ----- C15......47uf
R16.......10K ----- C16......100uf
R17.......3K ------- C17.......56n
R18.......13K3 ---- C18.......2v2
R19.......100K
R20.......91R

IC........TL074P

D1.......1N4148-2 (en la placa pone 1n4003)
D2.......1N4148-2 (en la placa pone 1n4148)

Q1.......2n7000
Q2.......2n7000

POTES

GAIN..........B100K
BASS..........B1M
VOLUME......A100K
TREBLE.......A1M
SUB-BASS....A50K

hasta ahora todo lo facil, ¿voy bien o me quito ;) ?

ATENT@S!
USAD EL BUSCADOR

http://k-o-custom.blogspot.com/

https://www.facebook.com/#!/k.o.custom

Subir
#3 por Dr.Maligno Tech el 28/01/2011
hey, ya estoy.
He estado yo tambien investigando este proyecto, la historia que este proceso inverso no se esta completo del todo, porque estan algo difusas las pistas, y el que en realidad tiene el pedal(culturejam)no lo ha consegido del todo, ya que la zona del tone stack esta algo improvisada(creo).
lo estoy estudiando
---------------------------------
por ejemplo asi rapido, a ese esquema le falta la zona del power supply con el divisor de tension del bias.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#4 por elderico el 28/01/2011
Si, si que esta a medias, lo que el amigo culturejam publica en otro foro es lo que el denomina el F-Bomb, que como me comenta GodSaveMetal es como si le hubiera dejado el Dirty pero sin el BOMB! le quita a saco los controles de tono.

Adjunto los archivos del F-bomb por si sirven de algo:
y una foto de su layout


Pero a este como que le falta la chicha :D
Archivos adjuntos:

ATENT@S!
USAD EL BUSCADOR

http://k-o-custom.blogspot.com/

https://www.facebook.com/#!/k.o.custom

Subir
#5 por Dr.Maligno Tech el 28/01/2011
elderico escribió:
Si, si que esta a medias, lo que el amigo culturejam publica en otro foro es lo que el denomina el F-Bomb, que como me comenta GodSaveMetal es como si le hubiera dejado el Dirty pero sin el BOMB! le quita a saco los controles de tono.

Adjunto los archivos del F-bomb por si sirven de algo:
y una foto de su layout

http://files2.soniccdn.com/old/1623604d42f8490a730.jpg

Pero a este como que le falta la chicha :D


pero eso no es el mismo ni por asomo, nisiquiera es la idea de distorsion, ya que aun le falta una etapayo hare el proceso inverso este finde si tengo tiempo.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#6 por Dr.Maligno Tech el 29/01/2011
bueno, aqui mi pequeño aporte, un trazado del circuito original para que hagamos entre todos el proceso inverso y sacar el esquematico en condiciones.
tener en cuenta que yo no tengo el pedal, y me estoy guiando mas o menos de las fotos y el esuqematico provisional de culturejam.
el adjunto es un pdf comprimido en rar.
despues de sacar el esquema, pasaremos al diseño de la pcb.
saludos
Archivos adjuntos:

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#7 por elderico el 29/01/2011
:shock: J*der macho eso es rapidez! la p*tada es que tengo capao el ordenador del curro y no puedo ni descargar ni descomprimir :mad:, hasta las 3 que llegue a casa voy a estar mordiendome las uñas!!

Saludos y gracias fiera

:brindis:

ATENT@S!
USAD EL BUSCADOR

http://k-o-custom.blogspot.com/

https://www.facebook.com/#!/k.o.custom

Subir
#8 por Dr.Maligno Tech el 29/01/2011
elderico escribió:
:shock: J*der macho eso es rapidez! la p*tada es que tengo capao el ordenador del curro y no puedo ni descargar ni descomprimir :mad:, hasta las 3 que llegue a casa voy a estar mordiendome las uñas!!

Saludos y gracias fiera

:brindis:


Hay que repasarlo, no veo bien la zona de la derecha del integrado, no están dibujadas las pistas superiores en esa zona. Pero entre todos, y quizás si le mandamos este dibujo a culturejam, nos saque de dudas.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#9 por TonyGT-Ibiza el 29/01/2011
suena muy bien y tiene muy buena pinta elderico,suerte con el proyecto,me suena a un cruce de un shredmaster con un tubescreamer o un RAT.

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#10 por godsavemetal el 30/01/2011
Ya hice un topic con el layout que me hice basado en dos circuits del DIRTY pásate por ahi está completo a ver que te parece; tien el divisor del bias y todo con el pote de sub bass fuera!!!! en Creando el DIRTY BOMB
Subir
