circuito de guitarra

#1 por prisionero el 10/09/2009

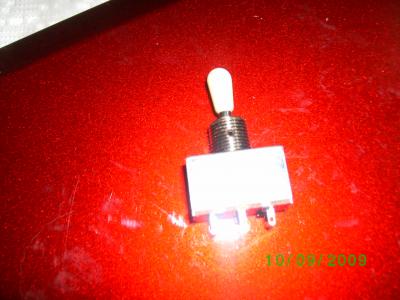

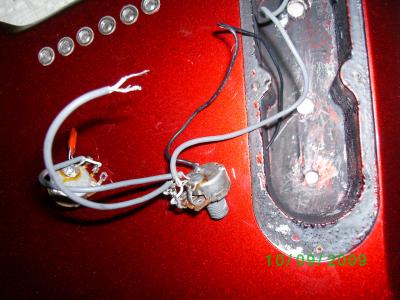

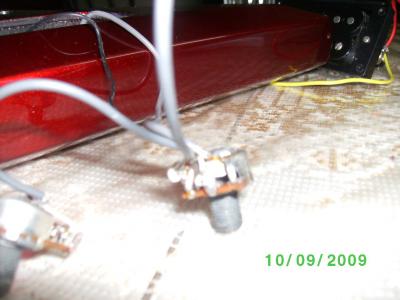

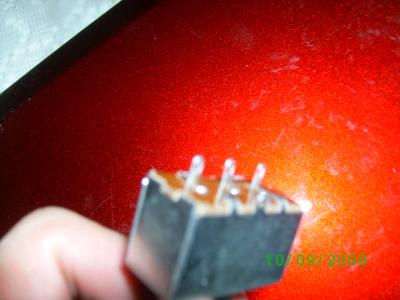

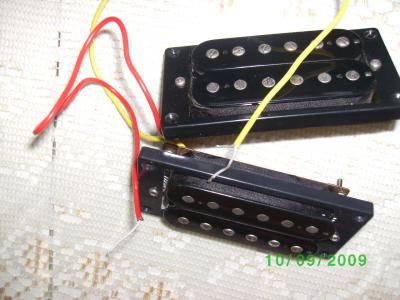

que tal gente soy nuevo en el foro.tengo un problema con esta guitarra, me la regalaron pero con los circuitos como veran en las fotos y no tngo idea como conectarlos si alguien me puede ayudar
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#2 por rublalup el 10/09/2009
sigue este esquema....supongo que el hot de esas hb deben ser el cable rojo pero asegurate primero.

Wiring Diagram

Mi banda:

https://www.facebook.com/Sr.MiyagiRock

https://www.youtube.com/channel/UCwNNVGhy12Ouh3VeQZS7ACg

Subir
#3 por prisionero el 11/09/2009
gracias por la ayuda pero ese plano nocreo que sea ya que el cableado de las pastillas es distinto
Subir
#4 por papasmamas el 11/09/2009
Busca en esta pagina http://www.seymourduncan.com/support/wiring-diagrams/ hasta encontrar la configuracion de pastillas, volumen/tono, switch q tenga o le queras poner a tu guitarra, espero q ter sirva de ayuda ...
Subir
