El Cigar Box y el Lap Steel caseros

#2941 por luisito el 14/12/2014
Pues no es tan aparatoso, aunque si se podría mejorar haciendo el bloque de madera que lo aloja mas grande para que la palanca fuera mas abajo y no estorbara al tocar a la mano, desde luego el mecanismo es ingenioso y simple. Y normalmente por experiencia se que las cosas simples suelen funcionar :)

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#2942 por dr_cinicvs el 14/12/2014
es el primer prototipo, la palanca cayó ahi porque ya tenia el agujero hecho basicamente

me tendré que hacer un dummy con un trozo de madera para ver si ahi los huecos de las cuerdas caen bien o por lo contrario tengo que moverlos mas atrás





la palanca está hecha con una pieza de un espejo del ikea

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#2943 por niobio69 el 14/12/2014
Pues tiene muy buena pinta Dr. y mantiene ese rollo rústico de los CBG. A ver cuando esté medio acabado, como aguanta la afinación, pero cuanto más simple, si funciona, menos guerra da.

:palmas2:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/manos-a-la-obra-construyendo/494-cbg-la-famosa-de-roble

Subir
#2944 por luis67 el 14/12/2014
#2930

Que bonitas Longinex

Y Que buena pinta tiene tu invento Dr.
Subir
#2945 por dr_cinicvs el 15/12/2014
probando con cuerdas sobre un "Dummie" hecho con un mastil que no me salió bien. Funciona pero necesita que los huecos para las cuerdas queden mas atrás para que el accionamiento de la palanca sea mas suave, ademas de desplazar la palanca a un lateral para que estorbe menos

1511536_759841590762829_7102221617698561947_n.jpg?oh=f51c7bc42bbe66df53bf7271b956760d&oe=55119AC7&__gda__=1429984654_a0a718a52897113778b31fdafe58d345

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#2946 por niobio69 el 15/12/2014
¿Dr. al poner las cuerdas más para atrás no ampliará el efecto de la palanca?, ¿porque gira en una visagra no?

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/manos-a-la-obra-construyendo/494-cbg-la-famosa-de-roble

Subir
#2947 por dr_cinicvs el 15/12/2014
si, esa es la idea, el muelle es mas duro de lo que creia y necesitas mucha fuerza para accionar el tremolo. acercaré la palanca y atrasaré las cuerdas, quedará parecido al tremolo de las Jazzmaster


Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
1
#2948 por niobio69 el 15/12/2014
Aaah , ya comprendo, había entendido que el funcionamiento de la palanca respecto al sonido era brusco, y es el accionamiento en sí de la palanca que va duro.

Verderón por el proyecto de trémolo, que veo que en breve lo tienes en alguno de tus cbg.

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/manos-a-la-obra-construyendo/494-cbg-la-famosa-de-roble

Subir
#2949 por dr_cinicvs el 15/12/2014
he hecho un pequeño video para que se vea mejor el funcionamiento


Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
1
#2950 por luisito el 15/12/2014
Pues parece que funciona, ajustando como explicas en el video la tensión correcta, el problema que tiene es que no se puede ajustar mas o menos tensión como en una stratocaster, así que tendrás con el muelle que tenga la tensión exacta.

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#2951 por dr_cinicvs el 21/12/2014
2.0

1937458_762753713804950_8271625374726739690_n.jpg?oh=31eedc76200d78ce39d3dde6bd5612f5&oe=553D2690&__gda__=1430120971_a42e323ef4260d36fbbd42e9d8490794

Lleva una pastilla sovietica de bajo sujeta con cinta aislante, que si no no se aprecia el sonido

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
1
#2952 por Seritinga el 28/12/2014

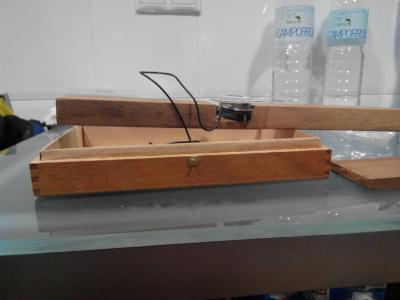

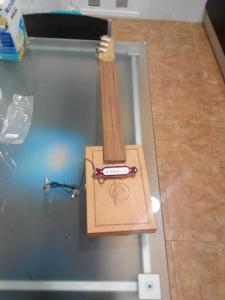

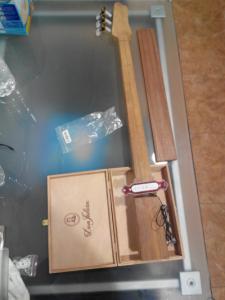

Hola. No he podido evitarlo y me estáis dando mucha envidia, soy "culo veo, culo deseo", y he decidido montarme un cigarbox.
Para empezar voy a hacer uno de tres cuerdas con una caja de Don Julian n°3, con mastil de iroko y diapasón de sapeli.
Os paso unas fotillos para que veais como va quedando.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:

https://www.facebook.com/thefatdogcigarbox

Subir
