El Cigar Box y el Lap Steel caseros

#1945 por pepetrauma el 29/01/2014
imagino que haras la unio tipo guitarra acustica atornillada desde el zoque al mastil desde dentro , desde dentro ? Pues quizas te venga bien aumentar el zoque hasta la tapa de lata donde apoya el diapason.

que ganas tengo de tener un ratito o un par de chinos para empezar una de estas con una lata que tengo de vinos de jerez . ( la madera para el mastil ya la tengo , seca , y bien sequita que esta )

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
#1946 por luisito el 30/01/2014
Por explicarlo de una forma sencilla. En una guitarra acústica, la tapa armonica, el fondo y los aros soportan la tensión de las cuerdas.
En un CBG el palo soporta toda la tensión porque continua debajo de la caja de puros, exactamente igual que en una Gibson Es335 que lleva un palo en el centro grande.

Pues en este pequeño banjo exactamente igual, excepto que en lugar de continuar el mismo palo, el que esta dentro de la lata es otro palo distinto, pero que al ir unido al mástil forman uno solo. Y ese conjunto es el que sujeta a su vez la lata, al igual que en un CBG de caja de puros. Es más, podría eliminar la lata y funcionaría igual. Eso si, quedaría muy feo y sonaría peor.

Asi que la lata colabora en el sonido y en la estética, pero no soporta ninguna tensión. Tanto el cordal como el puente, como la cejuela y el clavijero van a estar soportados por el conjunto palo-mastil-diapason

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#1947 por luisito el 30/01/2014

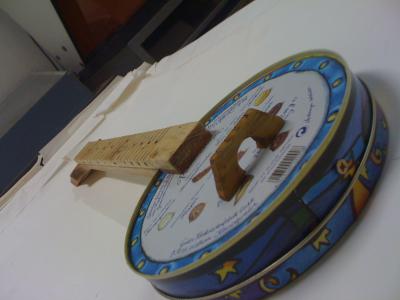

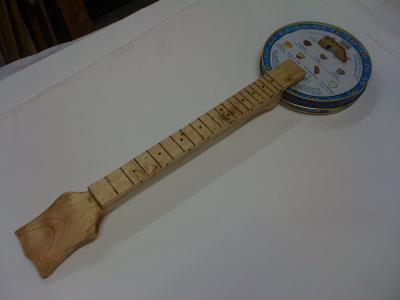

Pues sigo avanzando, he fabricado un puente del estilo de los de los banjos, le he dado el acabado a la madera, me falta hacer una cejuela e inventar un cordal, que también imitaría el estilo de los banjos.

Sobre el puente tengo una duda de como se comportará la madera con las cuerdas, si no aguanta bien sin clavarse tendré que buscar un cilindro de metal, o bien forrar la parte de arriba de este puente con algo metálico, no lo se aún, habrá que probar.

Y poco más puedo hacer hasta que no consiga un clavijero.

Seguiremos informando :)
Archivos adjuntos:
IMG_0159[1]
BBCode:
IMG_0160[1]
BBCode:
IMG_0159[1]
BBCode:
IMG_0160[1]
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#1948 por dr_cinicvs el 30/01/2014
si has usado para el puente pino o alguna madera blanda puedes hacer la parte donde apoyan las cuerdas en haya, es facil de encontrar y no se clavan las cuerdas ni de coña

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#1949 por luisito el 30/01/2014
Pues tengo haya, haré un puente de haya entonces entero, este le dejaré de muestra (era solo una prueba para ver la estética y me ha gustado), gracias :amigos:

El cordal le sujetaré probablemente en ese tornillo que se ve en el culo, que a la vez sujeta el palo interno, estoy pensando en fabricar tambien uno en metal con estética de banjo.

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#1950 por luisito el 30/01/2014

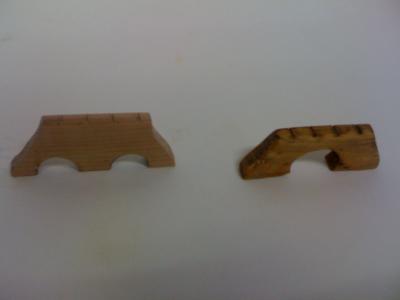

Pues dicho y hecho, yo creo que es haya, lo que es cierto (es la misma madera de la que esta hecho el último CBG) es que es dura de cojones.
He aprovechado para modificar ligeramente el diseño, y le hecho de doble ojo, porque el otro de un solo ojo me parecía mas propenso a partirse.
Archivos adjuntos:
IMG_0161[1]
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#1951 por spidey12 el 30/01/2014
Joder, como os cunde ¿no?, preciosa esa idea del banjo. Te despistas dos dias sin mirar y otro cigar box hecho. Ahora me acabo de dar cuenta, vosotros sois los mafiosos que traeis a los chinos y los teneis en el sotano haciendo Cigar Box que luegos vendeis en Aliexpress. Veras tu la que van a liar como pepetrauma se una la banda.

Más información en:
http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/proyectos/273-les-paul-59

http://www.tokaaguitars.com

Subir
#1952 por luisito el 30/01/2014
spidey12 escribió:
Joder, como os cunde ¿no?, preciosa esa idea del banjo. Te despistas dos dias sin mirar y otro cigar box hecho. Ahora me acabo de dar cuenta, vosotros sois los mafiosos que traeis a los chinos y los teneis en el sotano haciendo Cigar Box que luegos vendeis en Aliexpress. Veras tu la que van a liar como pepetrauma se una la banda.


No, si pepe es el jefe :mafia: :jajajaja:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#1953 por iose el 30/01/2014
Hola, primos queridos, ya veo que os lo pasáis bomba en vuestro cigarmundo... yo sigo en el mío, que es parecidico :orden:
Y ahora que tengo un ratico (que no tengo muchos) os quiero enseñar un nuevo prototipo de gambabox que estoy haciendo. Os explico un poco y os peto una ristra de fotos.

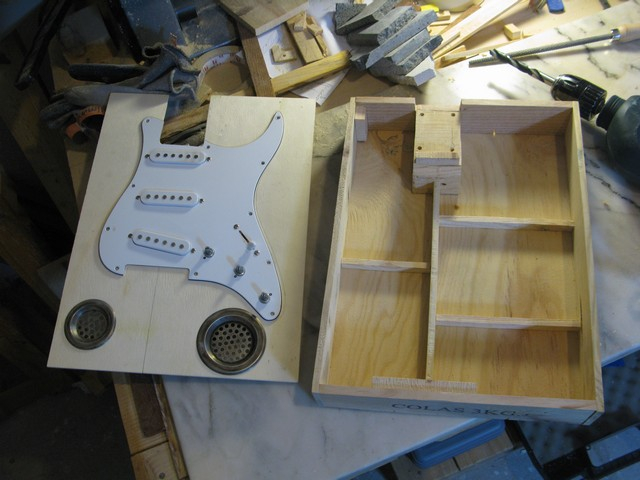

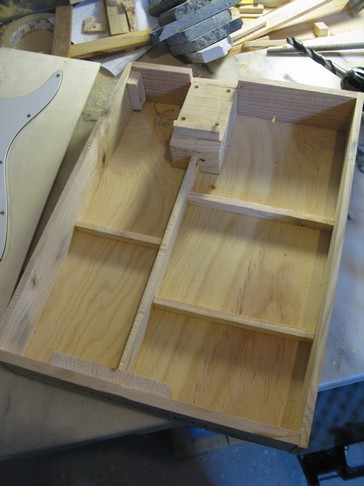

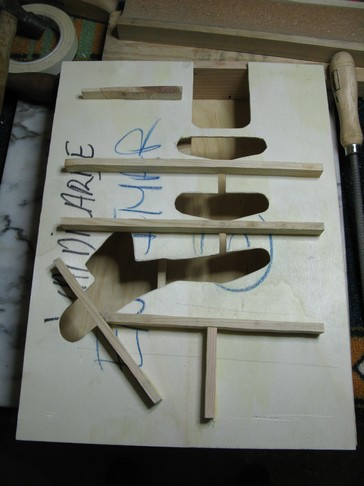

Mayormente hay variaciones en el varetaje, que es más alto para darle más solidez, tanto al culo como a la tapa, que en esta ocasión va superperforada y con golpeador, así que no tengo muchas expectativas de sonido acústico desenchufado. Se verá.
También he metido un taco en el culo para reforzar el agarre de la bisagra/cordal, y taquitos en donde van los enganches de la correa.

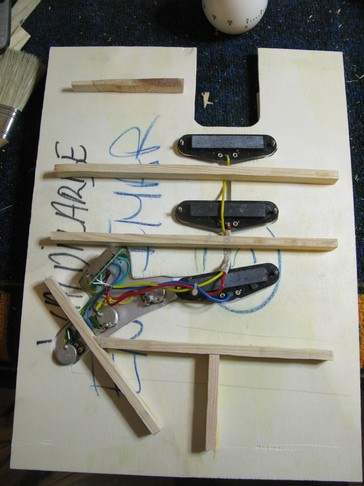

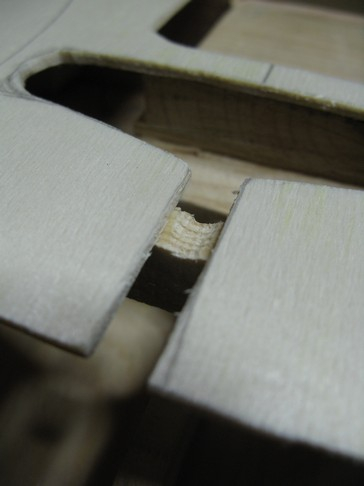

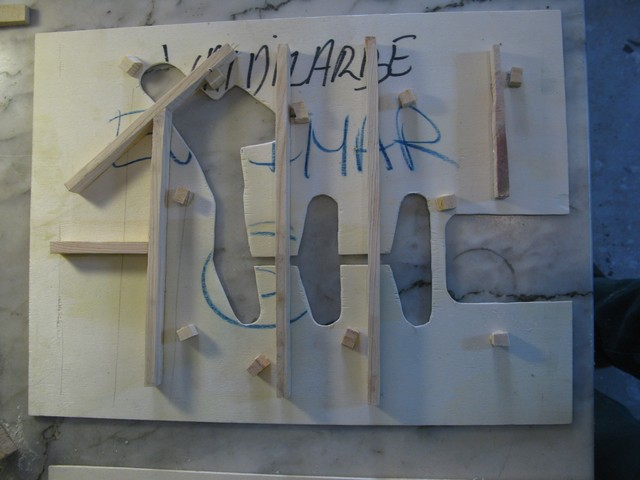

Para el varetaje de la tapa he tratado que reforzara la debilidad del chapeado en esa dirección, y que el recorte de las pastillas quedara bien sujeto. Además, he puesto taquitos para los tornillos del golpeador.
Lo mejor es verla :okis:

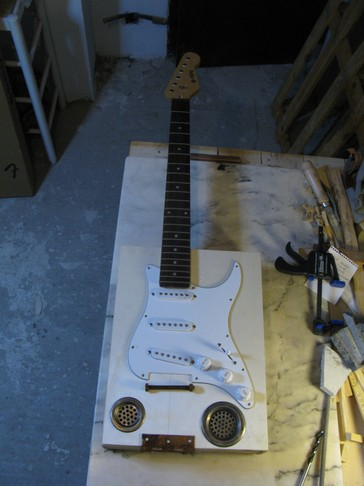

Se llamará STRATOGAMBA, y viene con tres amigas gambabox mejoradas, helas aquí


Me queda apañar los bindines y prepararlas para la fase de pintado etc :piloto_loco:

The Gamba Box Guitar

Subir
2
#1955 por luisito el 30/01/2014
Madre mia, yo me especialice en los cbg de 4 cuerdas y tu en el gambabox, producción en serie.. :bailando:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#1956 por luisito el 30/01/2014
Nicky escribió:
Joderrrrrrrrr Iose, flipado me has dejado

Pero si estos cacharros a ti no te van, veras cuando aparezca yo con uno hecho por la monja al bolo de Leyendas, :jajajaja:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
