Cambio de válvula y puesta a punto del Blackstar HT-Dual

#1 por olmost el 26/02/2015
Buenas a todos.

Os voy a mostrar como poner a punto este pedazo de pedal, sustituyendo la válvula y limpiando los potenciómetros que tanto rascan con el paso del tiempo. Vamos al lío:

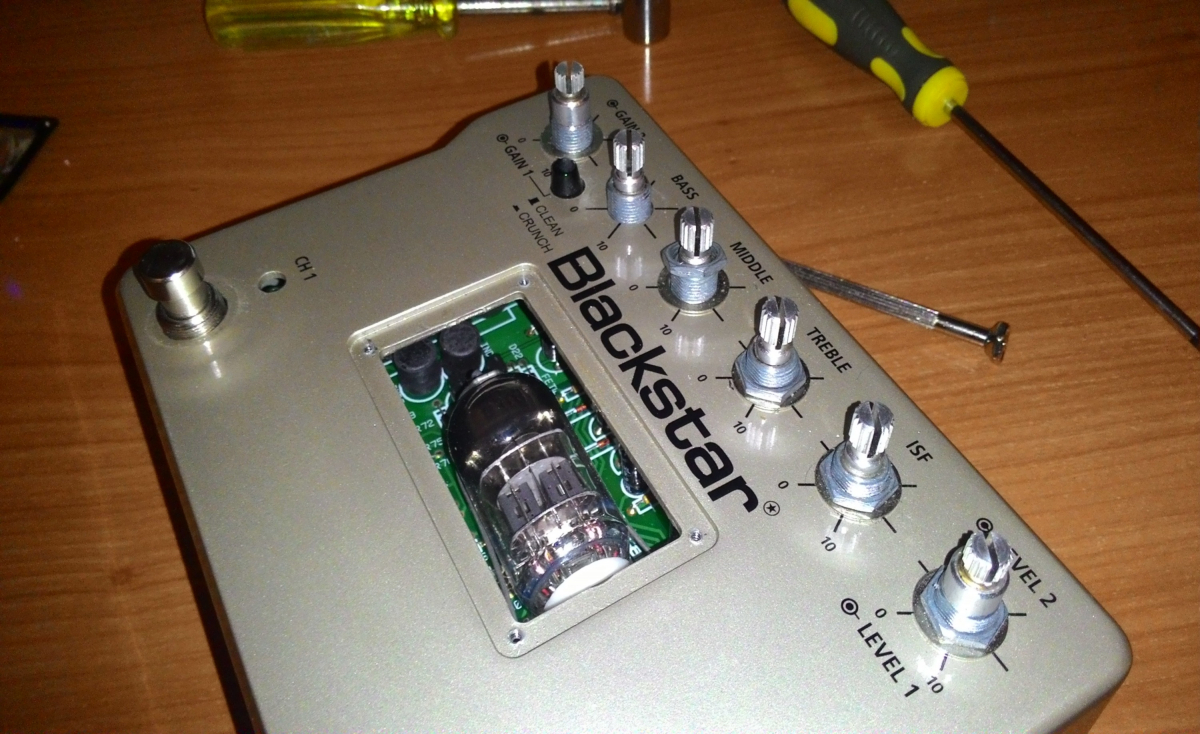

- Quitamos los botones, tirando para arriba

- Los potes duales, cuidado, llevan un pequeño tornillo en las bases, con un destornillador de precisión es suficiente:

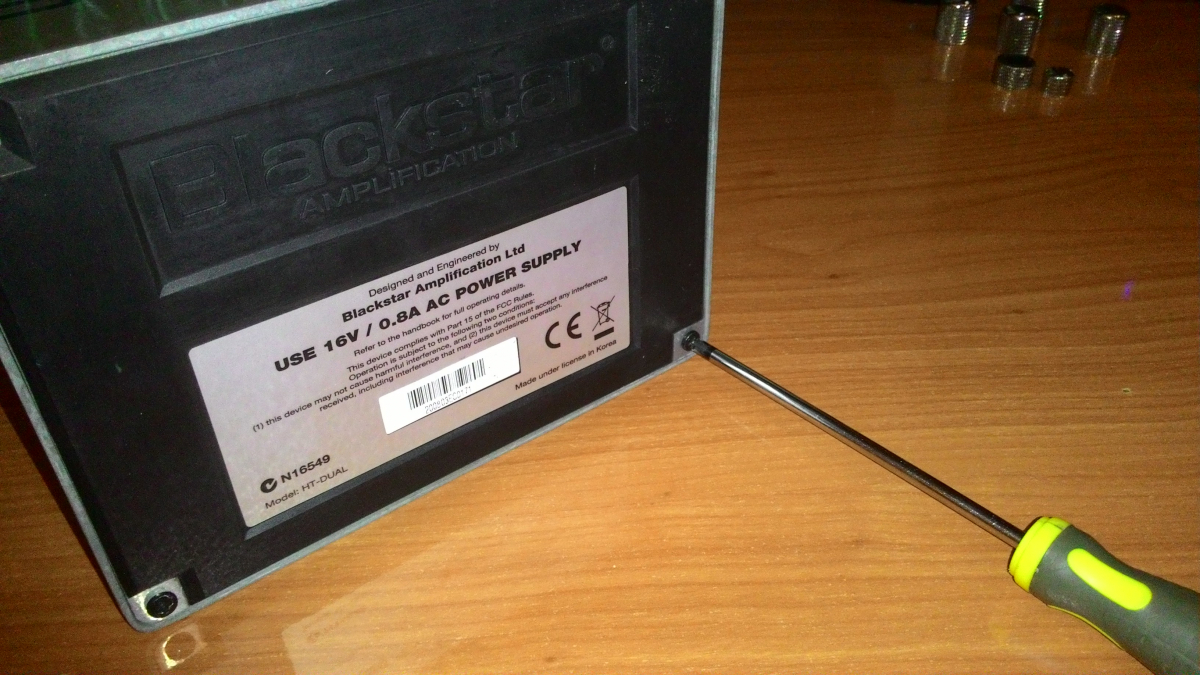

- Quitamos la tapa trasera con un destornillador de estrella:

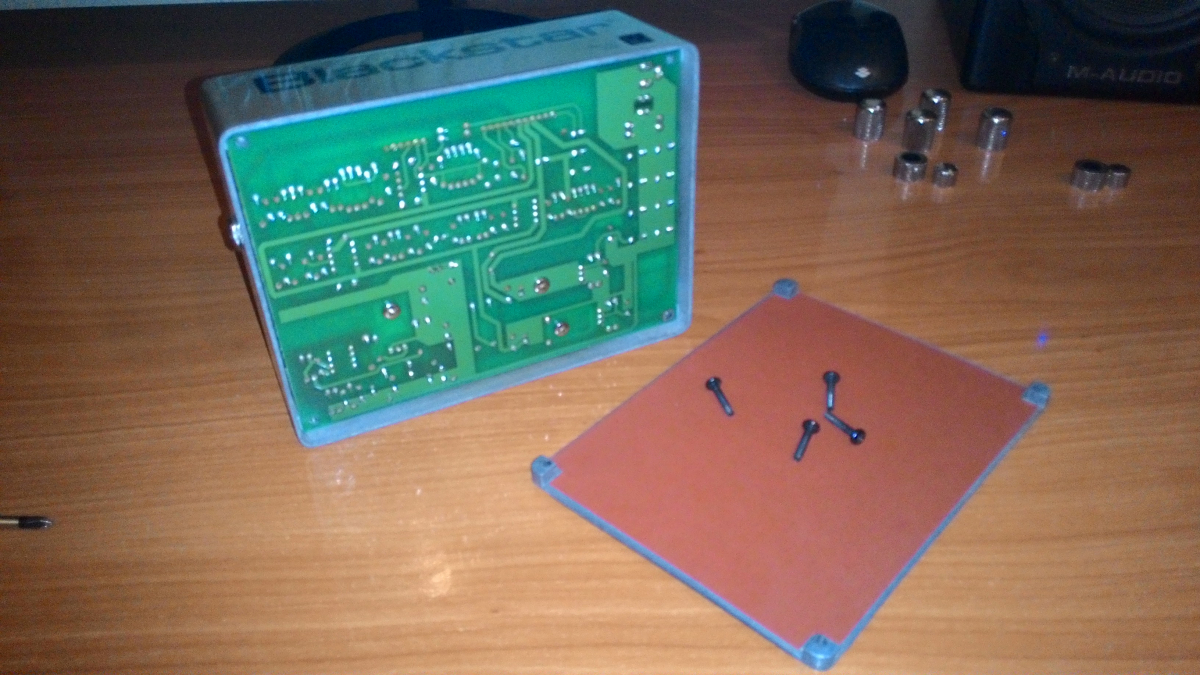

- Así queda tras destapar (ojo los tornillos de color cromo no desatornillar son para pegar los transistores a la PCB)

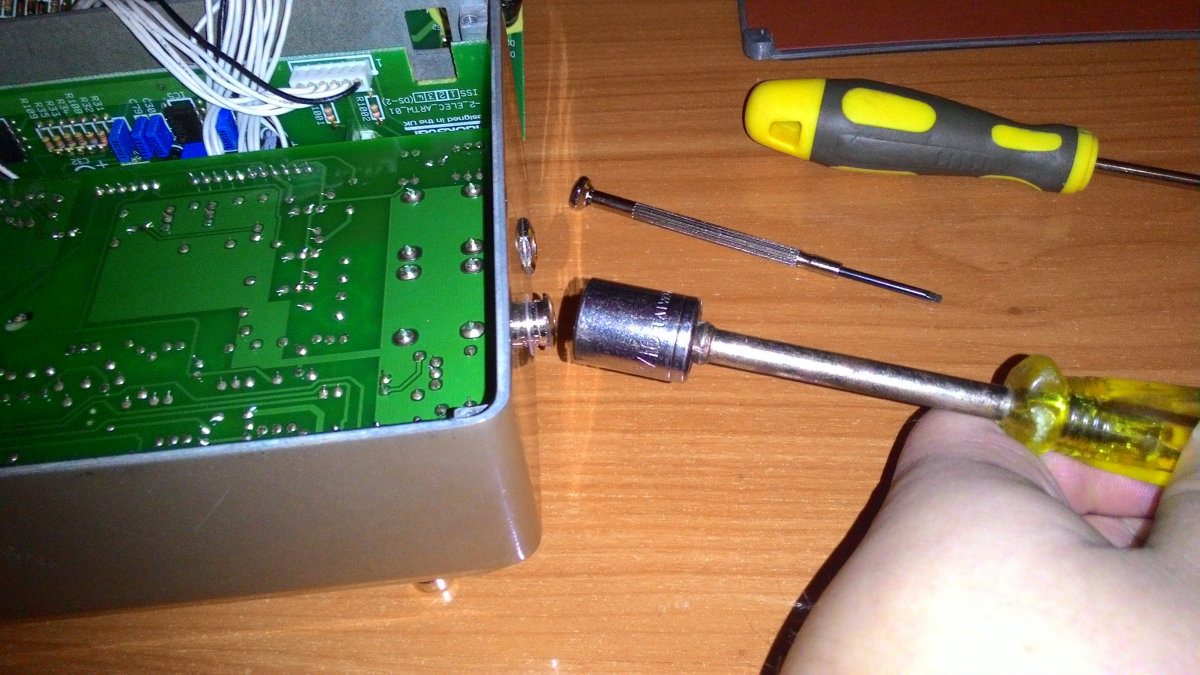

- También quitamos los tapones de los jack, con una herramienta apropiada, un tubo hexagonal de unos 11 cm

- También quitamos las tuercas de los potes y de los switch ( la ventana de la válvula realmente no es necesaria quitarla)

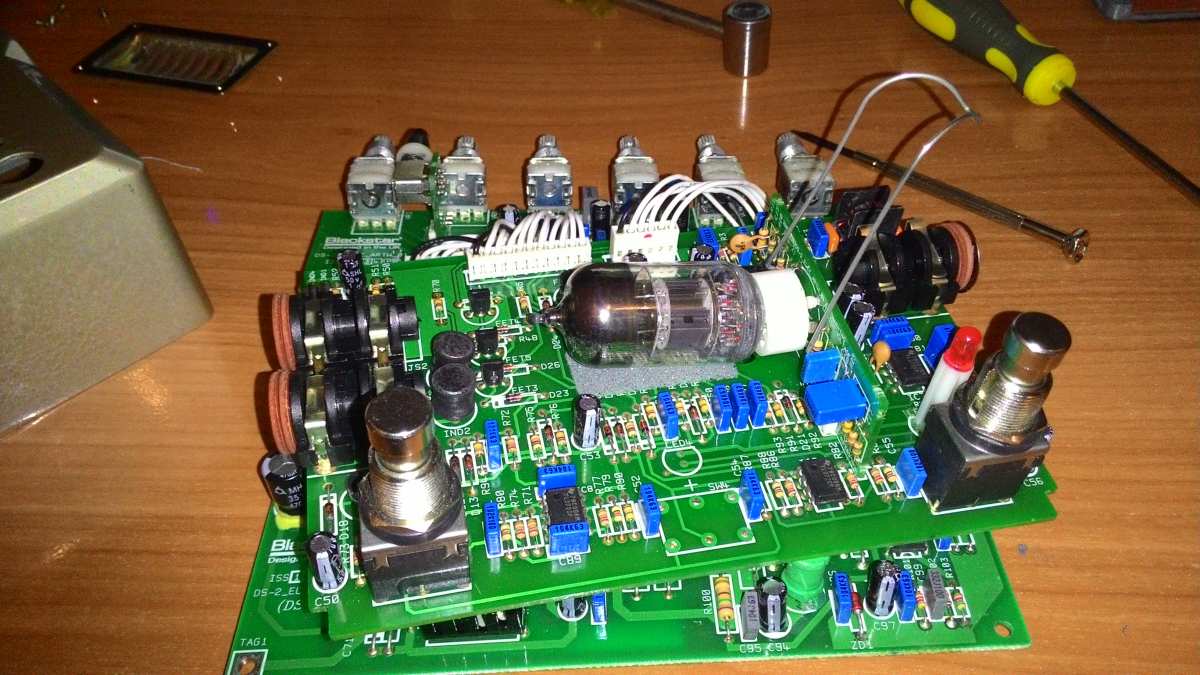

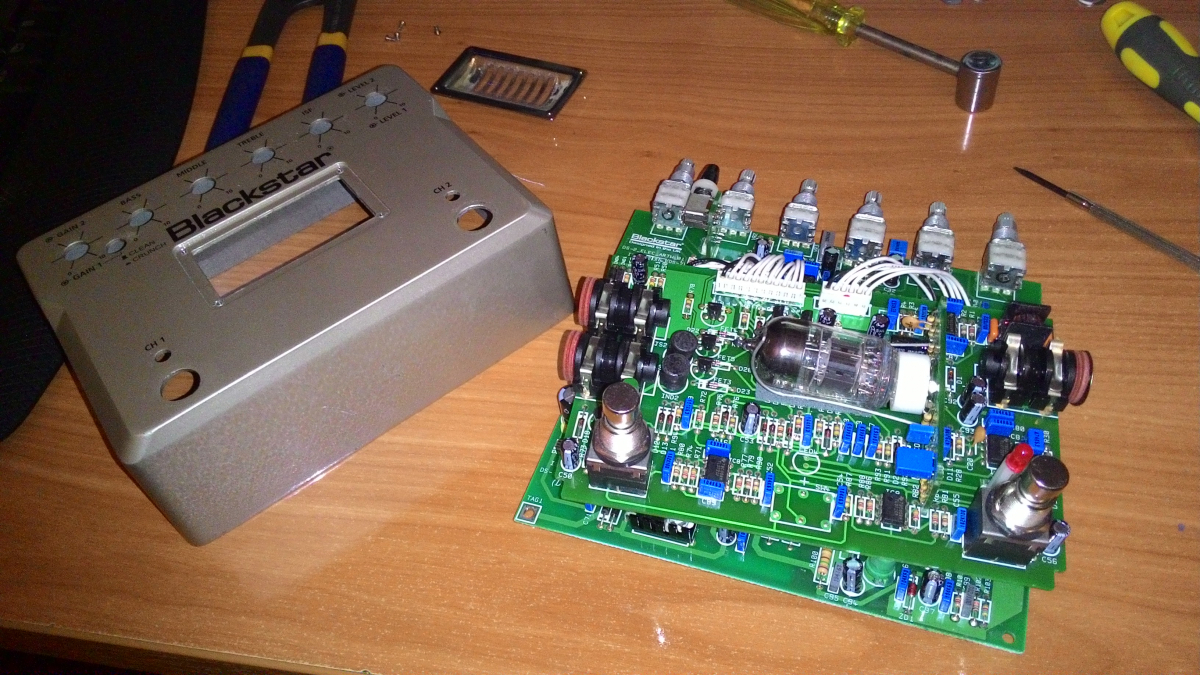

- Ya tenemos desmontado el pedal y con sus tres placazas PCB al descubierto, realmente este pedal tiene mucha ingeniería detrás:

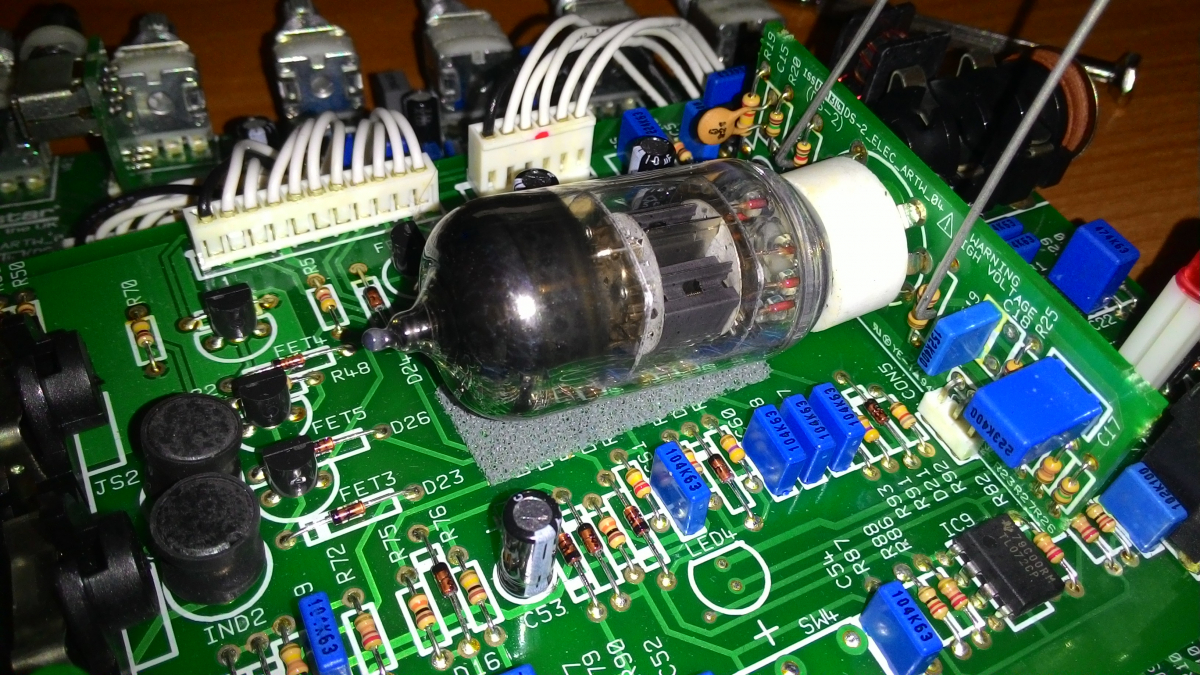

- Se puede ver como la válvula va puesta en su zócalo y agarrado con una pinza metálica, que retiraremos tirando hacia nosotros (sale fácil):

- En detalle:

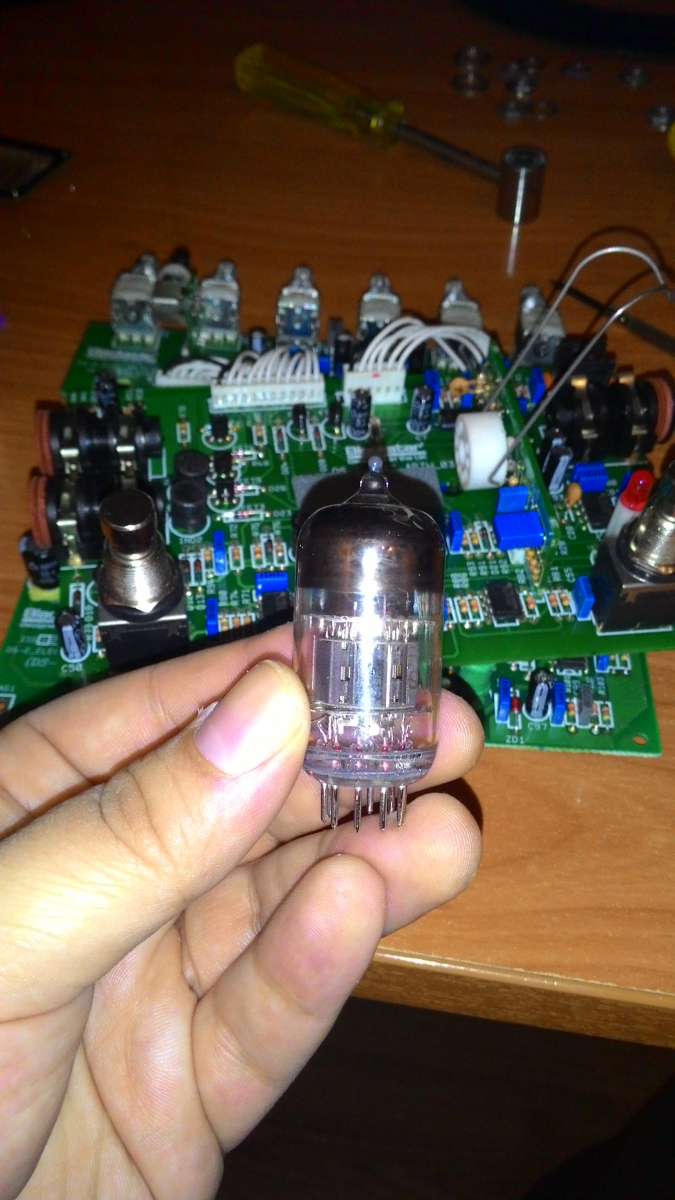

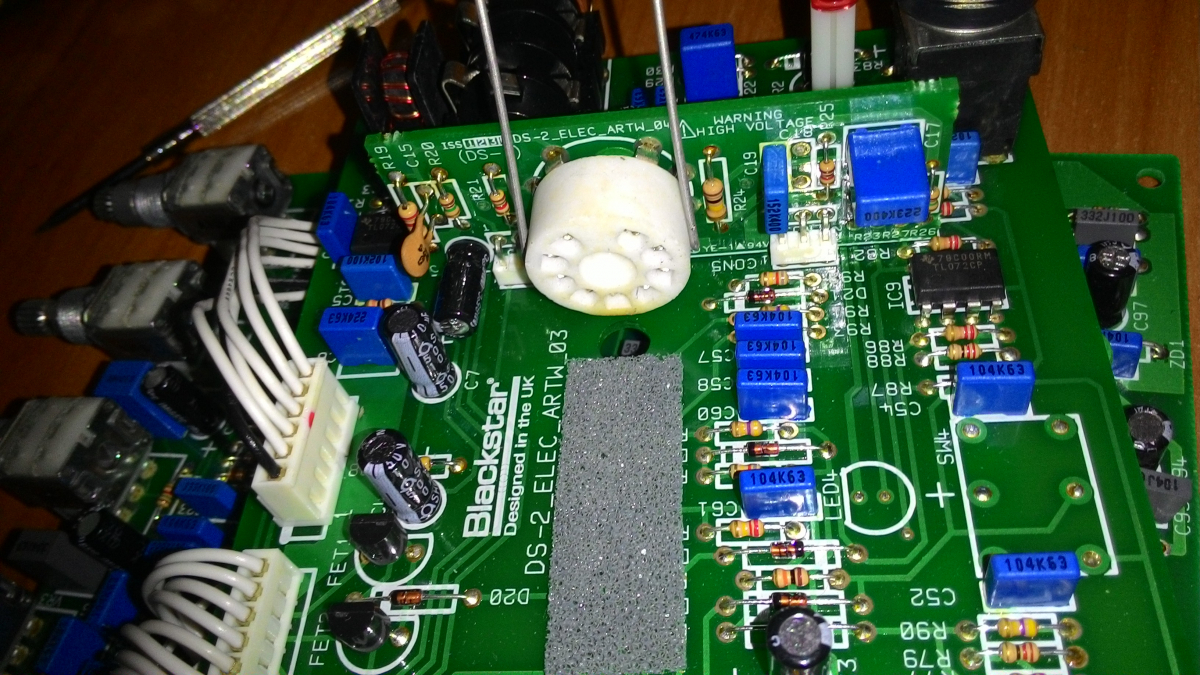

- Quitada la pinza, tiramos suavemente de la válvula en sentido opuesto al zócalo con ligeros movimientos laterales consiguiendo que salga. La válvula es un Sovtek 7025, como intento que se vea en esta foto ( no la veo muy buen color)

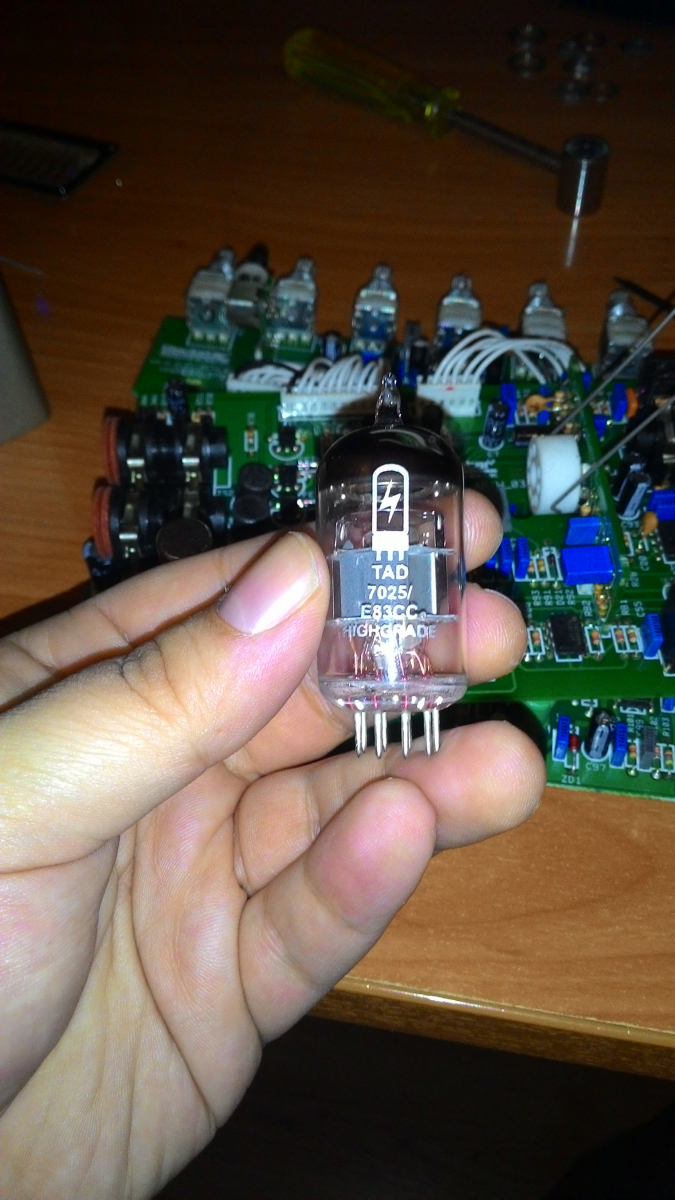

- La sustuyo por una TAD 7025 high grade usada que ya tenía previamente:

- Al insertarla tened precaución con los pines, fijaros bien en la disposición de ellos en el zócalo para hacerlos coincidir:

- Se introduce y ponemos de nuevo la pinza, quedando así:

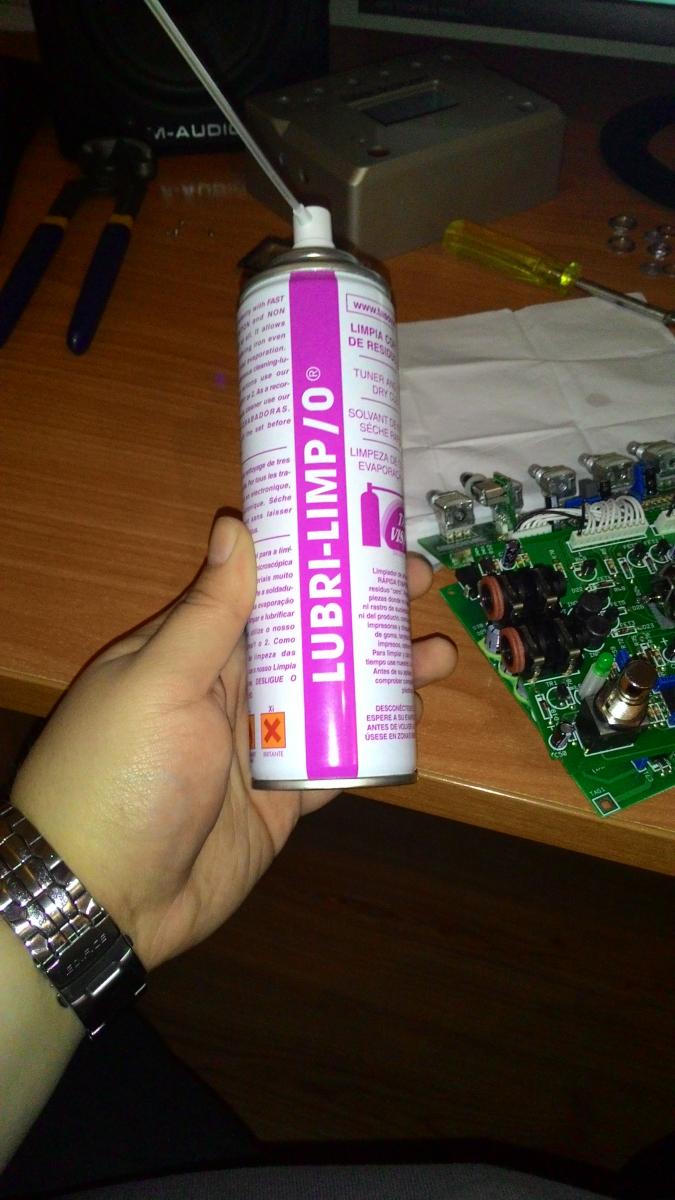

- Ahora, procederé a limpiar los potes, que rascaban que da gusto y era muy molesto. Usamos limpiador de contactos Lubrilimp:

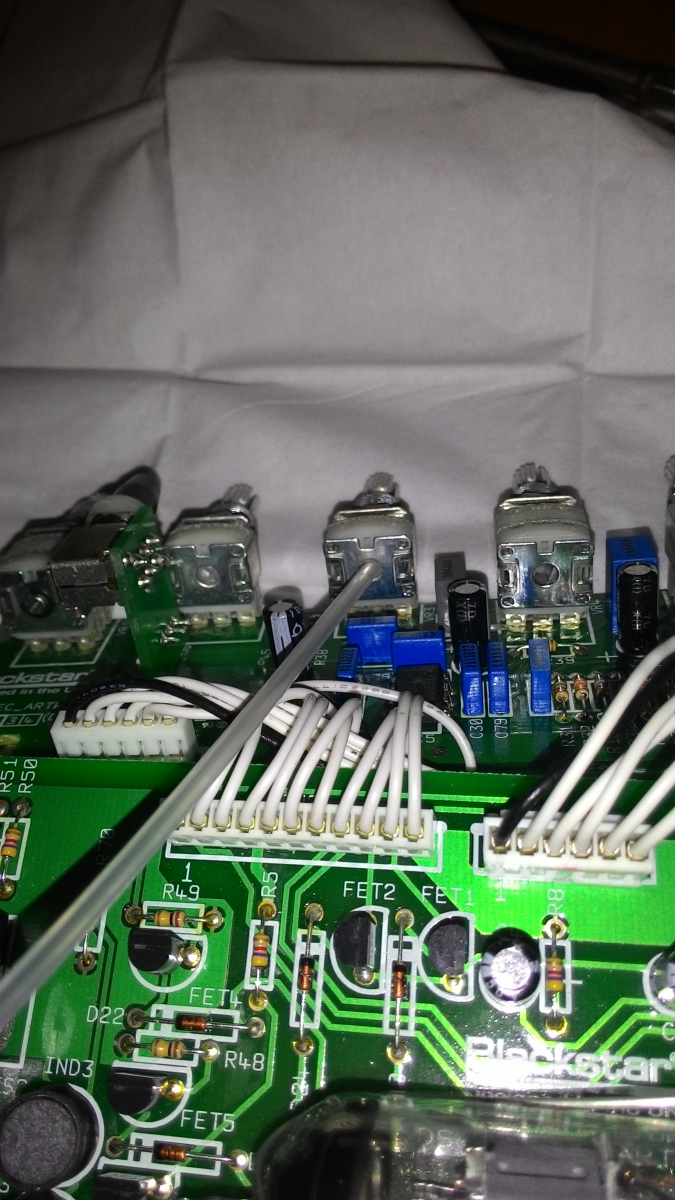

- Los potes tienen un orificio dedicado para este tipo de limpieza, "enchufamos" la pajita en el orificio y ponemos un poco del limpiador, mientras lo hacemos movemos los potes de forma que así se vaya limpiando la suciedad del interior.

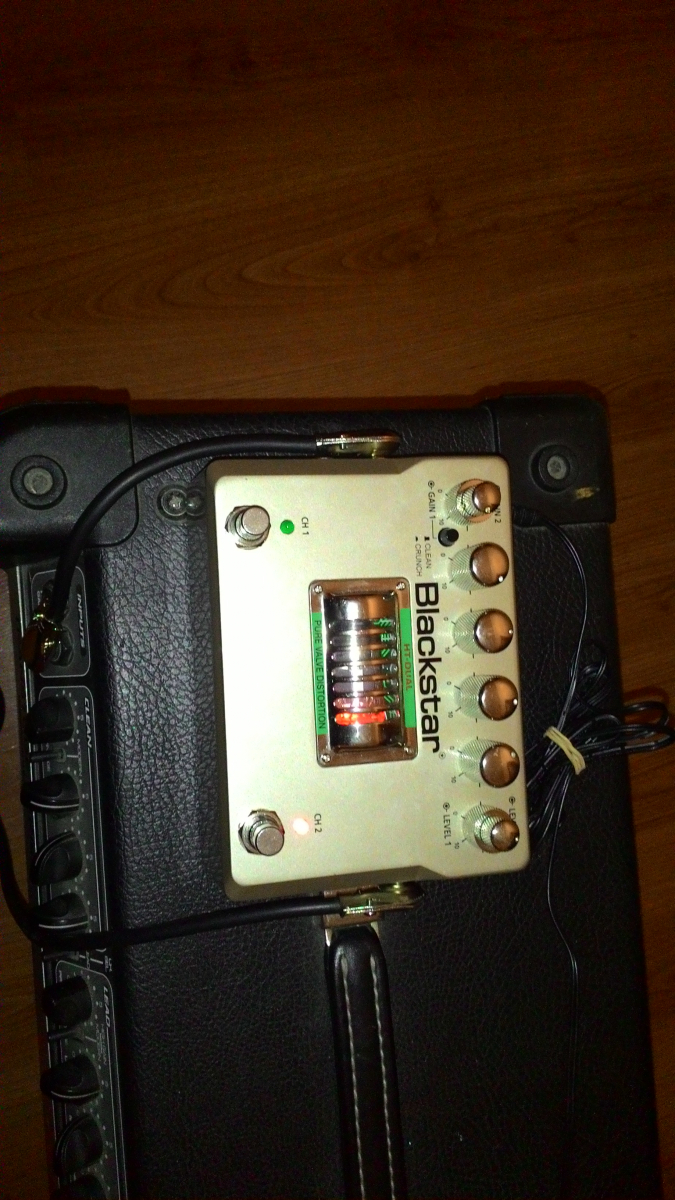

- Lo siguiente es re-ensamblar el pedal y enchufarlo:

Realmente ha sido muy util, los potes ahora en todo su recorrido son limpios y el cambio de válvula hace que el pedal haya ganado en definición, dando una sensación de mayor compresión en el canal saturado. También aprecio una menor ganancia en la distorsión, y es que las Sovtek tienen fama de dar más ganancia y lo he notado. El cambio de válvula no cambia sustancialmente el comportamiento del pedal, pero nos sirve para darle otro rollo.

El HT-Dual es sin duda un pedal fantástico, esencial para usar en directo o sustituto de amplificador, cuando no es posible usar o llevar tu cabezal algún sitio, sólo necesitarás un ampli con un canal limpio decente y con este pedal sonarás genial.

Gracias, espero que os animéis que es sencillo el pequeño "upgrade".

(Sí, creo que ya se ven las fotos :P)

Mi grupo, Hyperboria
Facebook | Twitter | Youtube | Web

Subir
#2 por Thorin el 26/02/2015
Ahora si se ven....y unas muestras de audio? ;)

Salud!!

Do, re, mi, fa, sol, la, si, el abecederario universal, con ellas nos entendemos todos...por fin hay un modo

Subir
#3 por olmost el 01/03/2015
#2 Gracias! Tomas de sonido no hice pero si hay peticion popular las haré :D

Mi grupo, Hyperboria
Facebook | Twitter | Youtube | Web

Subir
#4 por isratrash el 21/12/2015
Cuanto te costó más o menos la vávula?
Subir
#5 por olmost el 22/12/2015
Pues a mi poco, porque fue la que tenia en el previo de mi ampli. Sueles tener válvulas entre 10-20 euros :ok:
