Cambio de switch a Ibanez TubeScreamer TS7

stak_a
#1 por stak_a el 30/04/2011
Ok, Bueno como varios sabemos las series Tone Look 7 de Ibanez:

Imagen no disponible

Imagen no disponible

Imagen no disponible

Imagen no disponible

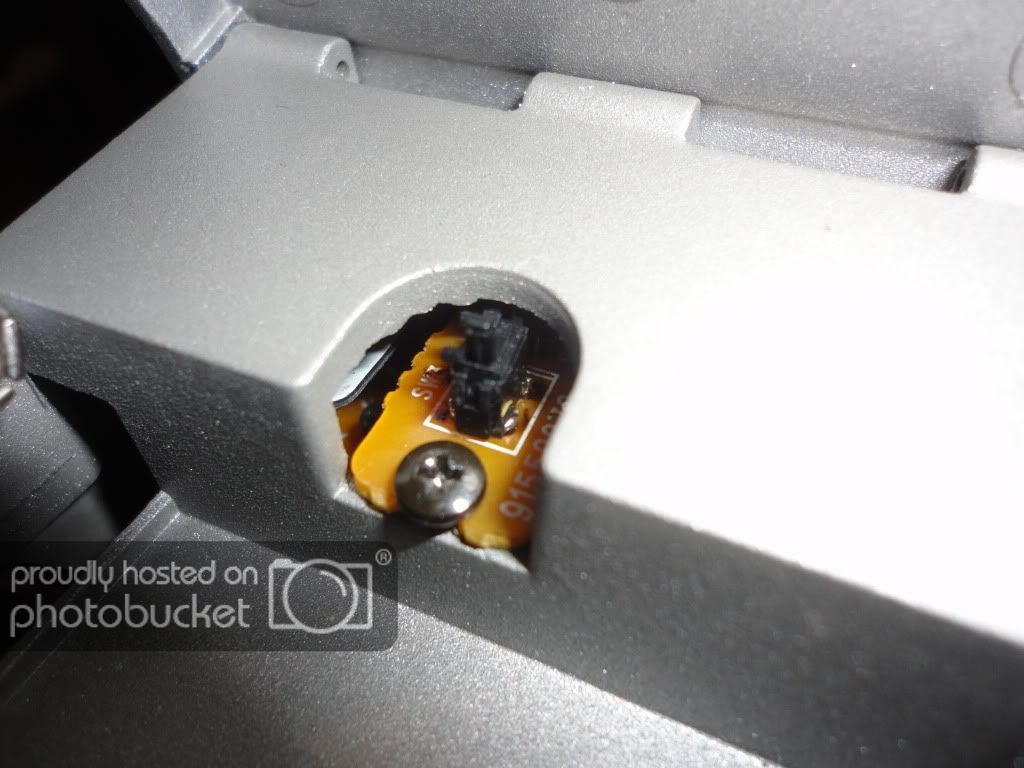

bueno esos hehe, llevan un switch de plastico y de muy baja calidad
Imagen no disponible
ok entonces con este tipo de switch es que los pisas como 20mil veces y aveces (exacto aveces) se activa el efecto lo que es muy molesto entonces pensaba en cambiarlo pero no sabia como :| .... un dia iba en un microbus de transporte colectivo y cuando me baje aprete el boton del timbre y de repente. :yahoo: seee ya sabia que ponerle fui a comprarlo y asi quedo :D

este es el pedal en cuestion.7bb39dc4c10119faf78a5fca8497d-1033522.jpg

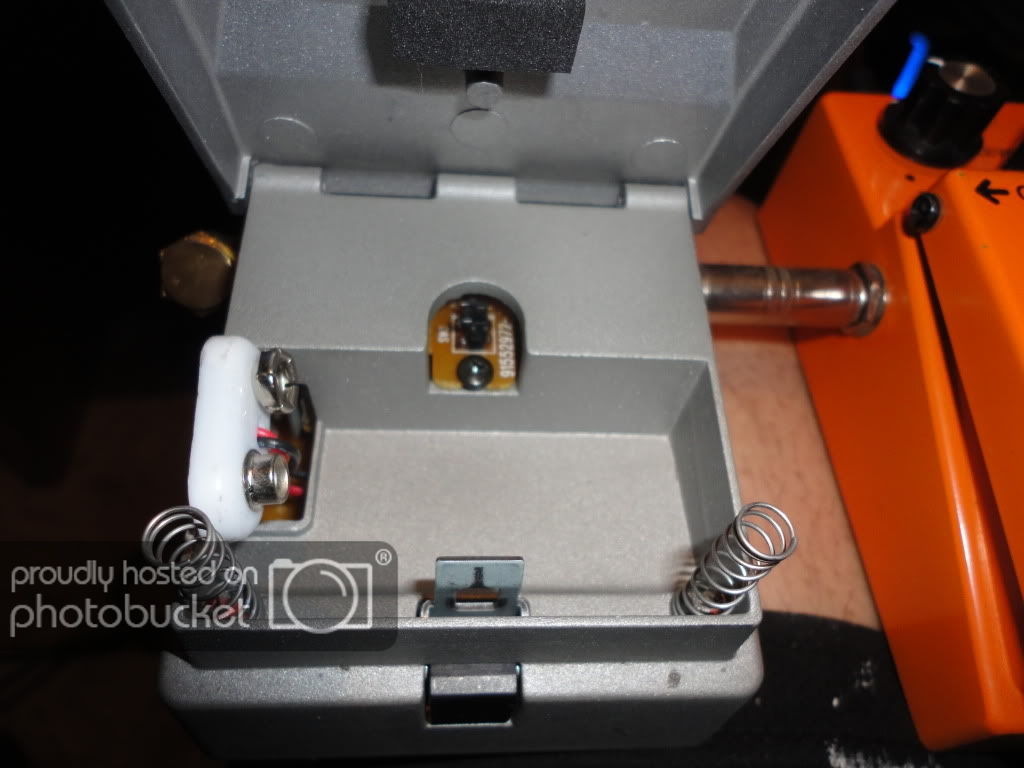

y el switch e61c415b6ffdd65e57b0458137ebf-1033522.jpg

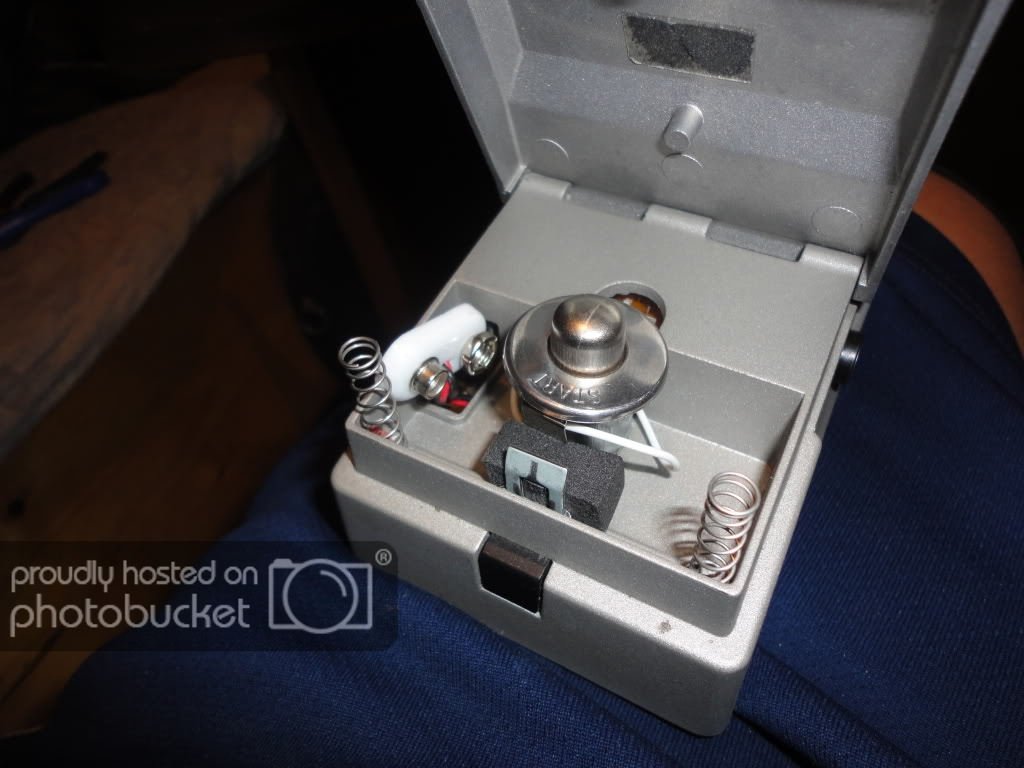

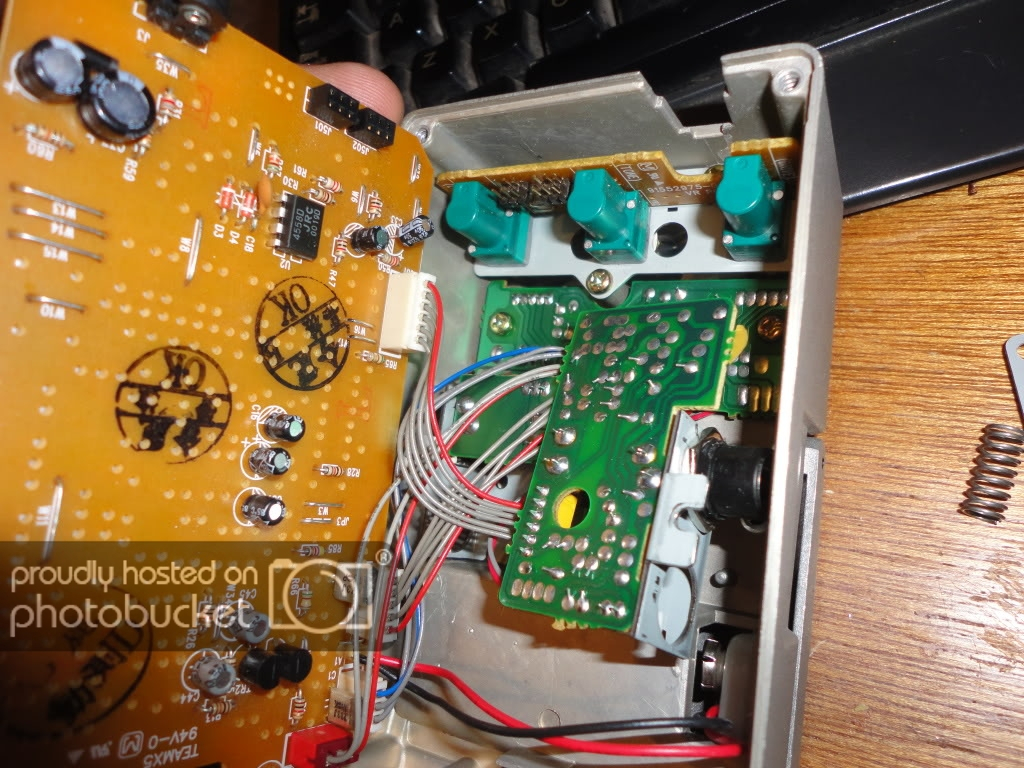

El proceso de siempre: abrirlo :p
y desoldar el boton, sacar calbes y meter nuevo boton :D

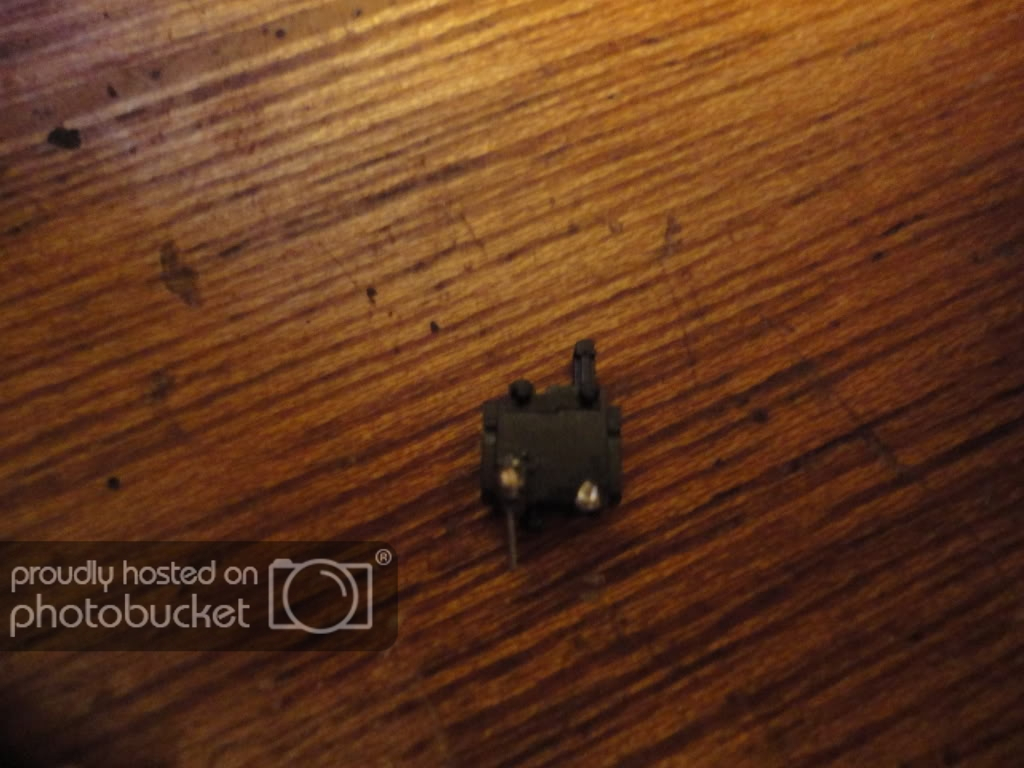

eh aqui el maldito



Imagen no disponible

y como todo pedal "modificado" no lo es sin un.....

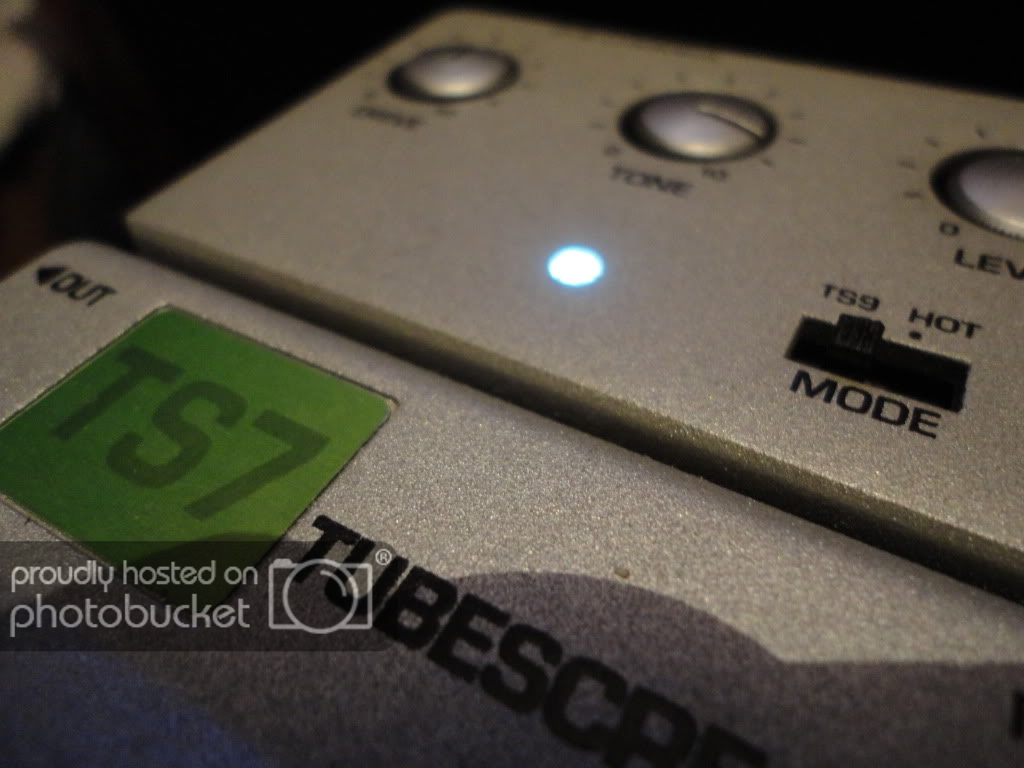

seeee led ultrabrillante :risa: :brindis:

pues el pedal quedo perfecto y solo basta un "pisoton" para activarlo :aplausos: ..

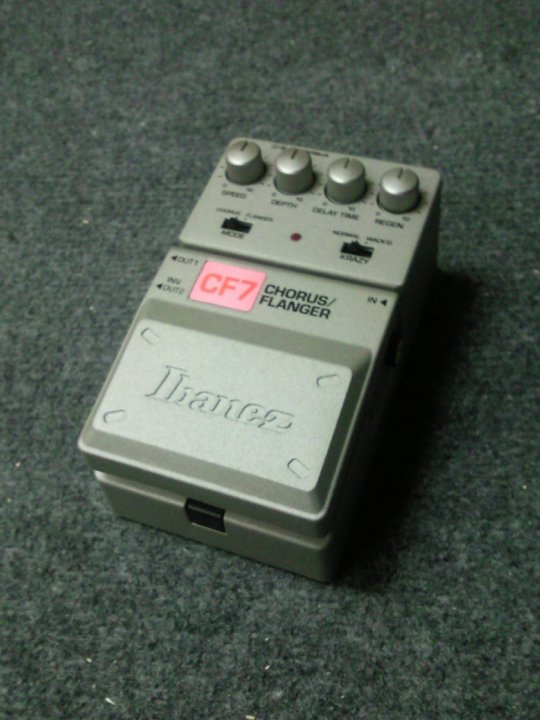

ahora prentendo comprarme el Ibanez CF7 yo creo le hare la misma "mod" :D..

Bueno espero les sriva a los que tienen pedales de estas series por que de verdad es muy molesto que pase esto... Saludos :cool:
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
jaropda
#2 por jaropda el 14/05/2011
¿Te has animado a hacerle al TS7 la MOD TS808?
si si como el mismisimo tube screamer TS808,simplemente cambiandole 2 resistencias y poniendole un led brillo en mi caso verde ultraled.

un saludo
Subir
stak_a
#3 por stak_a el 14/05/2011
pues si lo eh pensado pero como que solo cambia 2 resistencias e me hace poco probable.. pero tu dime que tal suena? y si pudieras poner un videito mejor :D
Subir
Ragnarnedo01
#4 por Ragnarnedo01 el 30/06/2011
yo a mi TS 7 le he hecho el mod 808, cambio de diodos, true bypass y un LED extra, para el loop ya que uso el pedal con el efecto SIEMPRE encendido, entonces para saber cuando realmente el loop está activado me hacía falta, si quereis posteo fotos y os explico cómo hacerle el truebypass, salud
Subir
stak_a
#5 por stak_a el 30/06/2011
haha y por que no nos lo enseñas en vez de preuntar, anda dime como !!!!
Subir
Ragnarnedo01
#6 por Ragnarnedo01 el 10/07/2011
Haciendo el tutorial... en unos minutos subo todo
Subir
Ragnarnedo01
#7 por Ragnarnedo01 el 12/07/2011
Muy bien, os pongo cómo hice de forma detalla el truebypass a este pedal, no me ha tocado ver ningún otro pedal de la serie Tonelok, aunque me da la impresión de que tienen la misma placa para los jacks de entrada y salida, con lo que se podría hacer la misma MOD a cualquier pedal de esta serie.

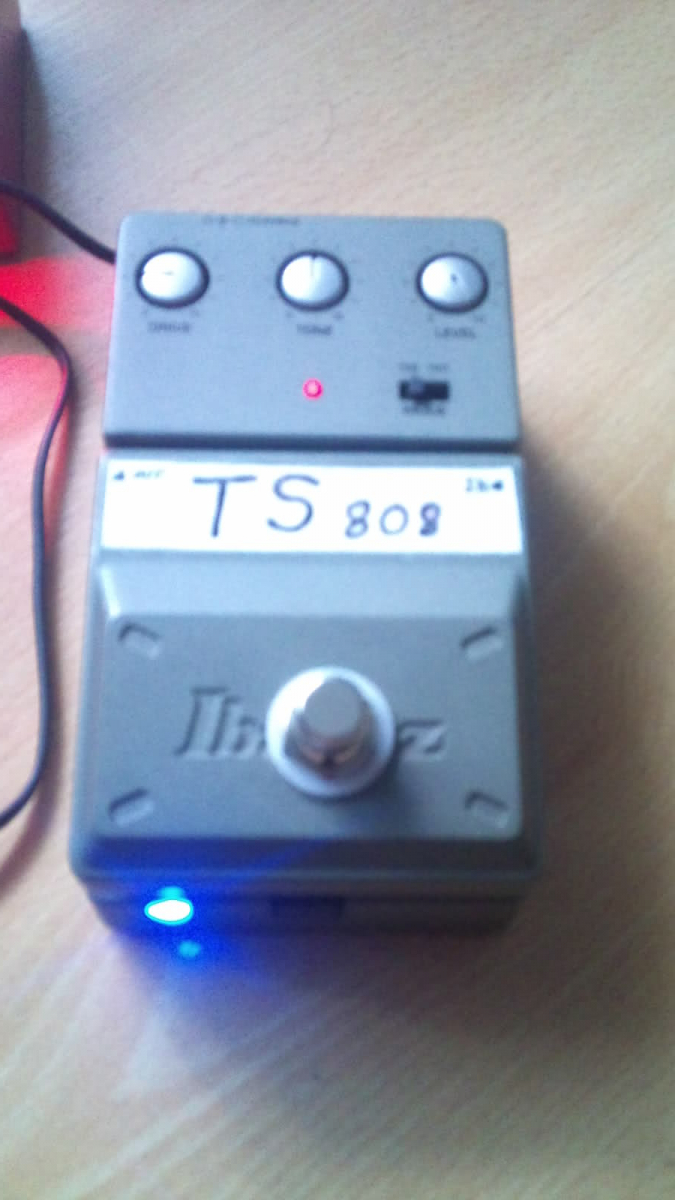

Aquí al culpable:

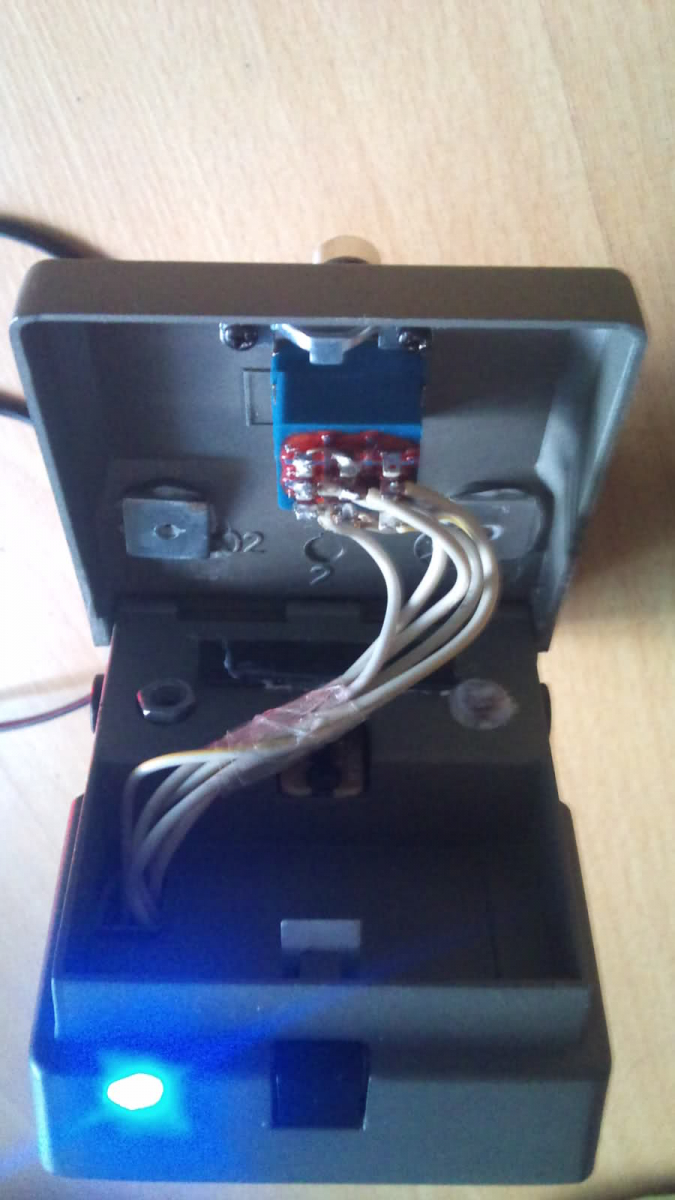

Aquí una foto de cómo he inutilizado el hueco de la pila para dejar paso al 3pdt, y nuevamente el LED de color azul:


Para el LED sencillamente hacéis un agujero del mismo tamaño que el mismo, 3 ó 5 mm dependiendo de cual tengáis, luego es colocar con un poco de adhesivo para que no se salga, y punto. Para el switch 3pdt se trata de un agujero de 12 mm.

Para alimentar el LED yo he usado una resistencia de 2.2k ohms, aunque depende más bien del voltaje que necesite el LED para funcionar bien.

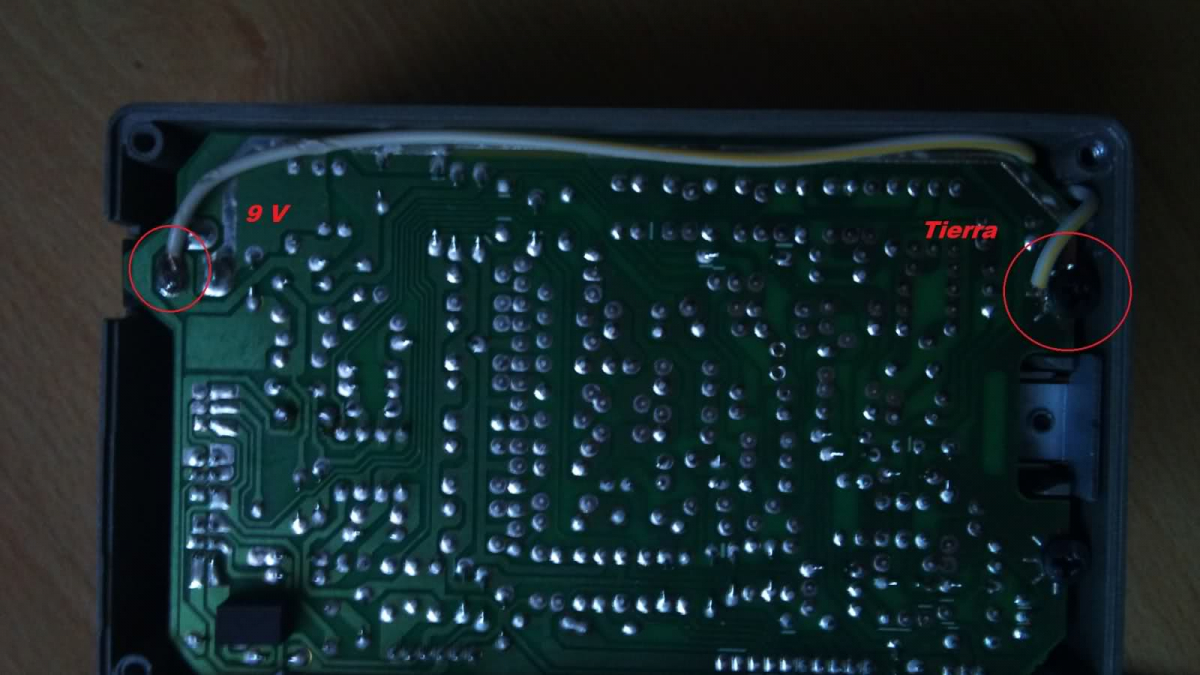

Podéis ver de dónde he cogido los 9 V directamente de la alimentación y el otro que va a tierra:

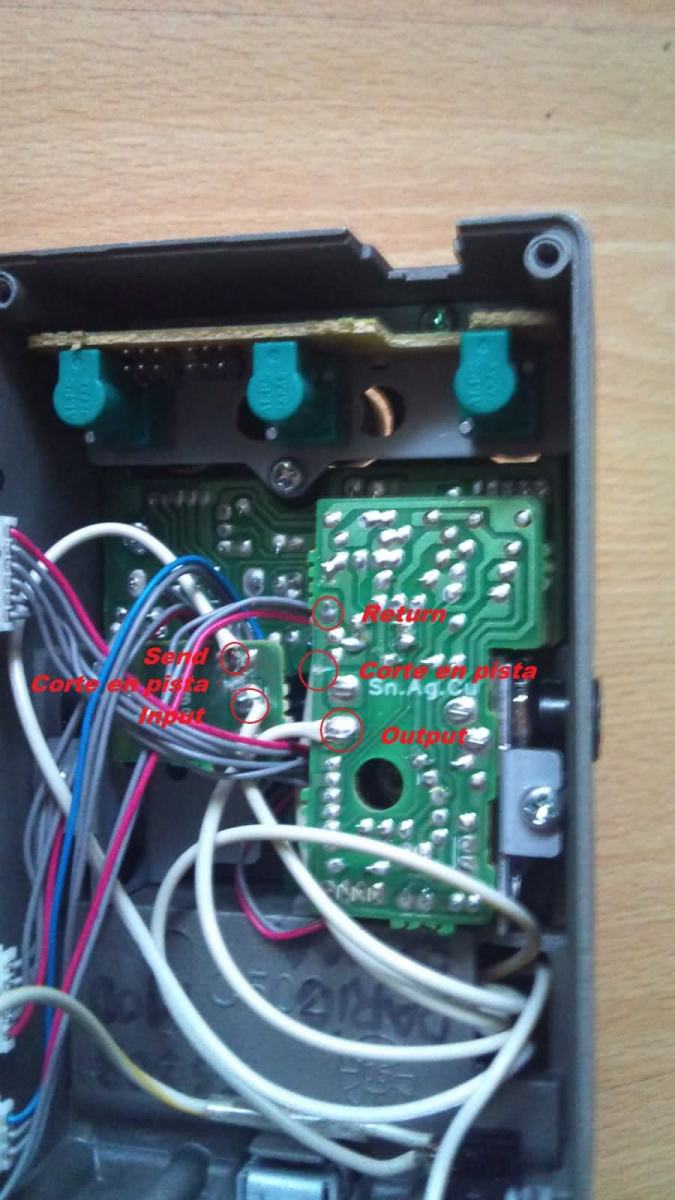

Aquí viene la otra parte:


En la parte izquierda vemos de dónde coger la señal que viene directa del jack de entrada (INPUT) y de dónde coger la entrada al PCB del pedal (SEND), una vez soldados los cables cortaremos la pista que une ambos terminales con un "cuter" o similar, comprobando que efectivamente no hay continuidad una vez hecho el apaño.
En la parte derecha tenemos lo mismo, el RETURN es un cable que soldé por el otro lado a la patilla de la resistencia que corresponde a ese punto de estaño, el OUTPUT es la salida directa con el jack, nuevamente haremos otro corte a la pista como marca, volveremos a comprobar la continuidad una vez hecho el apaño.

Bien, ahora tenemos 6 cables que deberemos meter por el agujero que va al hueco de la pila previamente marcados:

9V
TIERRA
INPUT
SEND
OUTPUT
RETURN

Soldaremos de la siguiente manera al switch 3pdt:


Puenteamos los pines 2 y 3, el 1 queda vacío.

Para este "método" debemos bloquear la tapa del pedal, para que no se mueva, en mi caso he usado unos topes "caseros", en el hueco de los muelles en el caso de mi version he puesto una tuerca y un tope de plástico con nural, además de una tira de cuero en el medio y un par de arandelas cuadradas que encontré por casa.
Como ya he dicho en otro comentario, el pedal debe estar SIEMPRE encendido cuando toqueis con él, es decir, hay que abrir la tapa del pedal y darle a mano al switch de dentro para dejarlo encendido, luego podemos cerrar y despreocuparnos a no ser que apaguemos el pedal de nuevo, al que le resulte incómodo siempre puede sacar un pequeño botón en algún lateral del pedal, llevar los cables del switch y dejarlo ahi fijo.

Debo añadir que a este pedal le he cambiado bastantes cosas, el famoso MOD de las dos resistencias del 808, en mi caso se las puse de carbón, y el MOD de "less drive at zero" para un boost mas limpio, y ponerle el chip JRC4558D original, comparado con un 808 original debo decir que suena igual, no he visto ninguna MOD que suene tan similar al 808.

Salud, si teneis dudas preguntad
Subir
1
stak_a
#8 por stak_a el 13/07/2011
:bien: wow exelente, de echo muy bueno, felicidades, yo pretendo solo hacerle la mos del 808 pero eso va con calma muy beun trabajo :D te daria un +1 pero todavia no encuentro comom. te lo devo saludos :D
Subir
