Cables de las pastillas Mings

#1 por nicozappa el 19/11/2010
Hola a todos!!

Me he comprado unas pastillas mings para probar el cuerpo de una guitarra tipo ibanez.

He encontrado un diagrama muy claro del montaje que debo hacer.


Ahora la única duda que me ha sugido es que mis pastillas tienen los siguientes cables, un negro, que debe ser masa, y luego están el rojo y blanco que vinieron unidos en la punta y luego tengo un cable amarillo.

En el diagrama aparecen los cables blanco y rojo pero no el amarillo. Quisiera saber porque hay un cable de mas y para que sirve. O tal vez el blanco y el rojo se toman como si fueran un cable solo.

Bueno, esa es la duda

Un abrazo a todos!
Subir
#2 por Wyre Phenom el 20/11/2010
hay algo llamado codigo de colores de pastillas de los cables que dises investiga en la marca de las pastillas que comprastes porque en realidad esas no las conosco saludos
Subir
#3 por nicozappa el 20/11/2010
Mirá, acá te pongo dos imagenes:

La primera son los cables que traía las pastillas viejas, estas tenían solamente 2 cables, uno de masa (puro alambre) y el otro creo que iba a selector.


Y las pastillas nuevas tienen estos cables.


Como se ve hay uno que es negro, ese va a masa, y después tengo el cable rojo y blanco que vinieron unidos en la punta y luego está el cable amarillo.

Me he fijado en la página de mings pero la verdad no hay nada de info sobre cableados.

Un saludo y gracias por contestar!!!
Subir
#4 por Wyre Phenom el 21/11/2010
encontre el diagrama aproximado y se porqueel rojo y el blanco esta soldado porque uno es el polo norte y el otro es el sur asi que el negro segun yo deveria ser la tierra la instalacion es sensilla el cable amarillo va conectado al selector y el negro algun potenciometro como se muestra en el diagrama

NOTA: No te confundas con la rayita que dise tierra con el verde solo es 1 no dos

wdu_hsh5l11_02
Subir
#5 por nicozappa el 21/11/2010
Gracias gracias por contestar!!!

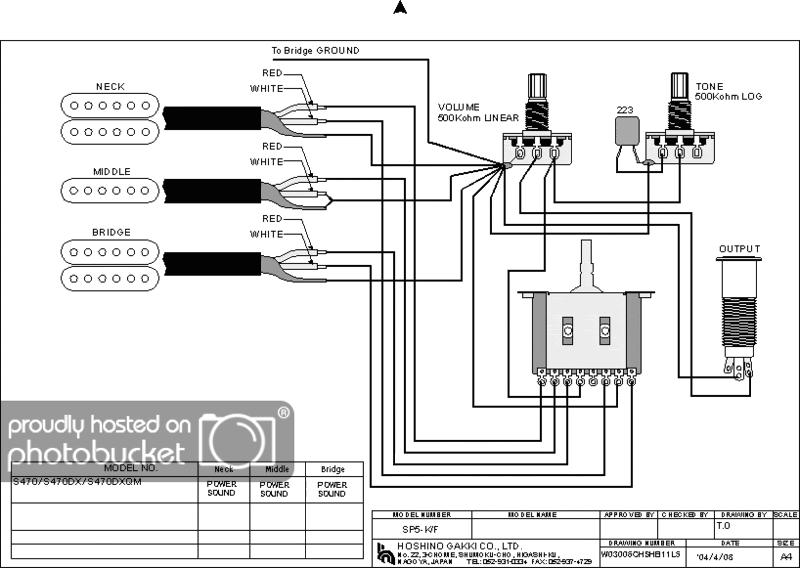

Mirá, he encontrado un diagrama nuevo que tiene el mismo tipo de cables que mi pastillas. Cuando digo el mismo tipo de cable me refiero a uno tierra, uno individual y otros dos que van unidos. A ver que te parece:


Es exactamente igual al que puse al principio solo que en este se ven los dos cables juntos.
