Cableado Fat Tele S-H con Super-5way-Switch

#1 por Camagroc el 13/07/2012
Muy buenas,

Quiero montar una guitarra con una single (P90) en el puente y una humbucker (SDuncan '59) de 4 cables en el mástil.

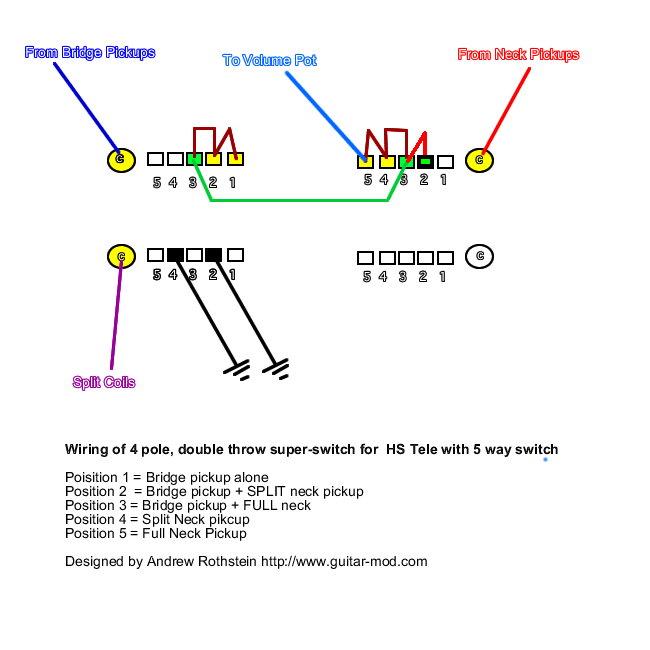

Tengo un selector super 5way. Y el único esquema que he encontrado es este.

Pero no entiendo donde va cada cable de cada pastilla.
Alguien lo entiende?

Supongo que tengo que poner los cables de masa de las dos pastillas a la carcasa de un pote, Y el cable verde de la humbucker también... ?
Entonces donde dice "from Bridge" y "from Neck. tendria que poner los vivos de las dos pastillas (el negro de la humbucker y el único que me queda de la single) ?
La duda mas grande que tengo es donde pone split coils... Ahí pondria el rojo y el blanco de la humbucker, no?

El resto, un pote de volumen y uno de tono, etc...

I need help!!


Otras opciones?
Puedo usar el super5way swtich como si fuera un single wafer?
(selector de una sola hilera de 12 polos) De ésta manera podria imitar el diagrama original de la fat tele:

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#2 por sergiomusical el 13/07/2012
El esquema es correcto,
se conectan en paralelo.

Tienes que poner un cable de cada pastilla de masa a un pote.
El vivo a donde te pone From ...
Y donde pone Split Coils van los dos cables centrales de la humbucker.

No me se los colores

Tampoco conozco lo de single wafer

Axl Rose: “Estaba armando melodías en mi cabeza cuando pienso: “Coño, esto es mejor que Led Zeppelin”. Después, llegué a casa, puse un disco y dije:” Es que era Led Zeppelin-”

Subir
#3 por Camagroc el 19/07/2012
Ya lo he hecho, suena fantástico en mi AcuStrat.
Al final utilicé el esquema para single wafer en un megaswtich (doble wafer), usando solo una de las cuchillas.
Unicamente tengo que hacer un cambio con los cables de la humbucker para que al partirla me queda activa la pastilla exterior en vez de la interior...
Cuando la tenga apunto subo fotos y video.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#4 por Camagroc el 27/07/2012
Agui una foto de como me ha quedado.


Las 5 combinaciones suenan geniales y muy diferentes las unas de las otras:

1. S-- (La P90 sola)
2. S-S (La P90 con la single externa de la humbucker del puente)
3. S-H (Las dos pastillas en paralelo)
4. --S (La single externa de la humbucker del puente
5. --H (La humbucker del puente)

A ver si grabo un video de una vez...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
