Cableado 2 single coils 1 hummbucker y switch 5 posiciones

#1 por MarioVLC el 08/07/2014
Hola a todos;
Antes de nada agradeceros a todos los componentes de este foro, lo que ayudais y lo que se aprende con vosotros.
Ya que os llevo siguiendo desde hace muuuuucho tiempo... pero en la sombra y sin postear.

Comentaros; tengo una guitarra ( KK ) que me regalaron hace muuuucho tiempo haya en los años noventa....marca la cabra.
Y estoy intentando dejarla decente. Cambiando el cableado, apantallado...etc.

Mi duda viene, que no consigo encontrar esquema de cableado y voy muuuuy pez.
es una guitarra que tiene 2 single coils y un hummbucker, 1 pote de volumen y 1 de tono. Con un switch de 5 posiiones ( primera posicion apagado y 4 mas ).
Si alguien me pudiera ayudar o pasarme un link con el esquema se lo agradeceria.
Sin animo de molestar y habiendo buscado por todos lados espero que me podais ayudar.

Un saludo y gracias de antemano!!!!
Subir
#2 por MarioVLC el 08/07/2014
Up!
Subir
#3 por Belmon-T el 08/07/2014
En la página oficial de Seymmur Duncan hay una sección que pone Wiring donde podrás encontrar casi cualquier tipo de esquema eléctrico para guitarras y bajos
Subir
1
#5 por ebl1960 el 08/07/2014

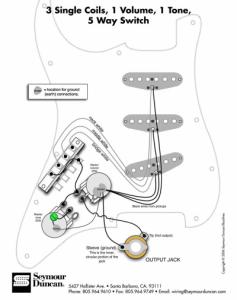

mírate estos a ver si te valen
Archivos adjuntos:
BBCode:

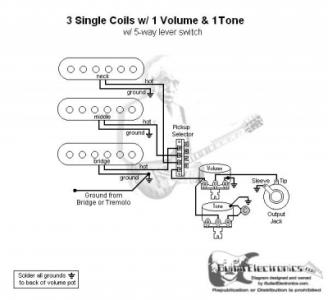

strato 3s 1v 1t.jpg
BBCode:
Subir
1
#6 por MarioVLC el 08/07/2014
Gracias chicos por las respuestas!!!
Creo que ya encontre el diagrama que buscaba en la página de sd!
Ya os contare si me va bien.
Un saludo
Subir
#7 por MarioVLC el 08/07/2014

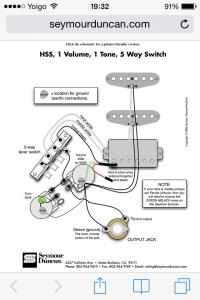

Creo que este es el que necesitaba!!
Archivos adjuntos:
BBCode:
Subir
