Cableado 2 humbuker, 1T, 1V, selector 5 pocisiones

#1 por Hendrix Dun el 11/06/2014

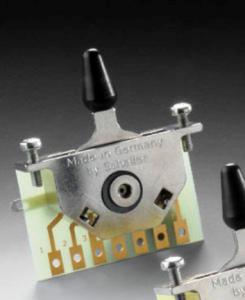

amigos estoy vuelto un 8 con la electrónica de mi guitarra, quiero poder usarla en posiciones chumberas y single coils, cuento con dos hambucker dimarzio, un selector Schaller de 5 posesiones (foto) un potenciometro de volumen y uno de tono de 500k ambos....
Archivos adjuntos:
BBCode:
Subir
#2 por Carlos S el 12/06/2014
Aquí tienes el esquema de lo que buscas, pero te hace falta otro selector. Tiene que ser un "super-switch"
http://cdn.seymourduncan.com/pdfs/support/schematics/2hum_1vol_1tone_super5way.pdf
Subir
1
#3 por Hendrix Dun el 12/06/2014
muchas gracias Carlos Sanz pero se me hace dificil conseguir ese selector...
Subir
#4 por Tariu el 12/06/2014
Pues si no puedes poner un superswitch tendrás que tirar de posiciones normales, que incluso llevando un selector normal de 5 se te van a quedar 2 muertas, porque no da opción ni a hacer un autosplitcoil sencillo, tendrás que buscar otra cosa
Subir
#5 por Carlos S el 12/06/2014
Si tienes claro qué selector Schaller es, sólo te queda tirar de sus esquemas. Parece el Megaswitch-P o el Megaswitch-E (de 7 contactos). Para esos selectores, con 2 humbuckers, ellos proponen distintos esquemas:
http://guitar-parts.biz/hp411310/Megaswitches.htm?ITServ=C2dc94c02X146908fee8fXY7722
Subir
#6 por KuRi el 12/06/2014
Y la alternativa de usar potenciometros con push/pull? Al menos podrías pasar las pastillas a single por separado. Eso y un selector de 3 posiciones es lo que suelo montar yo en mis guitarras con dos humbuckers.

Wherever you go, there you are!

Subir
#7 por Hendrix Dun el 12/06/2014
Carlos Sanz escribió:
Si tienes claro qué selector Schaller es, sólo te queda tirar de sus esquemas. Parece el Megaswitch-P o el Megaswitch-E (de 7 contactos). Para esos selectores, con 2 humbuckers, ellos proponen distintos esquemas:
http://guitar-parts.biz/hp411310/Megaswitches.htm?ITServ=C2dc94c02X146908fee8fXY7722


amigo es el de 7 pines mas uno que es ground...

KuRi escribió:
Y la alternativa de usar potenciometros con push/pull? Al menos podrías pasar las pastillas a single por separado. Eso y un selector de 3 posiciones es lo que suelo montar yo en mis guitarras con dos humbuckers.


tabien podria hacerlo de esa forma, tengo el selector de 3 y un pote push pull...
Subir
#8 por Carlos S el 12/06/2014
Pues yo creo que la alternativa que propone KuRi parece la más lógica en tu caso. Sería este esquema:

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_1v_1t_3w_1pp
Subir
#9 por Hendrix Dun el 12/06/2014
Carlos Sanz escribió:
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_1v_1t_3w_1pp



amigo Kuri y Carlos Sanz voy a probar esa... les cuento que sucede
Subir
#10 por Hendrix Dun el 16/06/2014
amigos les cuento que me ha ido bien con el diagrama que me propusieron, tiene un buen sustain y el pase de hambucker a simple esta bueno, se pierde un poco de fuerza al pasar a single pero debe ser porque se divide la pastilla, en general estoy contento... gracias por su ayuda...
Subir
#11 por Carlos S el 16/06/2014
Alguien escribió:
se pierde un poco de fuerza al pasar a single pero debe ser porque se divide la pastilla


Sí, claro. Esto es así siempre.

Ahora a disfrutar :super_icono:
Subir
1
#12 por KuRi el 17/06/2014
Así es, pero la idea es justo que se note. Se pierde un poco de fuerza pero se gana en agudos y sonido más tipo strato.

Me alegro de que te hayamos ayudado!

Wherever you go, there you are!

Subir
1
