BOSS SD-1 con válvula 12ax7

#1 por MissiN Music Electronics el 04/02/2012
Aquí les presento el proyecto de modificación de un BOSS Super Overdrive SD-1 para incluirle una válvula 12ax7/ecc83. A la modificación le he llamado REAL TUBE y consiste en instalar una válvula entre la sección de drive y tono, con el fin de conseguir que el clippeo sea más asimétrico y por tanto darle un toque mucho más valvular al pedal.
También se han cambiado los valores de algunas resistencias para subir un poco más el volumen.
Los valores de los condensadores electrolíticos pueden ser aumentados para darle un poco más de graves al pedal en caso de que sea necesario.


Adjunto el archivo correspondiente a la modificación.
Como referencia al esquemea original http://www.guitarvictim.com/wp-content/uploads/SD1-PG2.jpg

Espero que les guste.
Saludos.
Archivos adjuntos:

http://www.facebook.com/missinmusic
instagram @missinmusic

Subir
#2 por Dr.Maligno Tech el 05/02/2012
Se agradecen unos audios missin.
Gracias por el aporte. Pensé que usabas la válvulas como clipping en lugar de etapa intercalada.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#3 por haderms el 06/02/2012
Gracias, me gustaría saber si es posible hacer esto con el OS-2 Overdrive/Distortion ??

Music producer / songwriter
http://www.republicadelacruz.com

Subir
#4 por MissiN Music Electronics el 07/02/2012
Si es posible hacerlo con el OS-2

http://www.facebook.com/missinmusic
instagram @missinmusic

Subir
#5 por haderms el 08/02/2012
Y con el mismo diagrama se puede hacer o como sería,la verdad no se de electrónica, pero si tengo quien pueda hacerlo por mi, solo debo enseñarle el diagrama.

Music producer / songwriter
http://www.republicadelacruz.com

Subir
#6 por MissiN Music Electronics el 08/02/2012

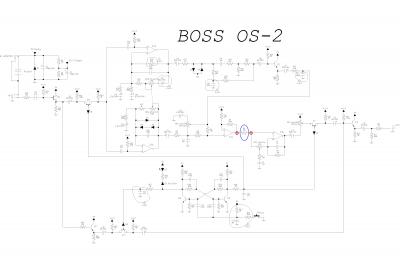

Te mando el archivo con el esquema dónde habría que hacer la mod. Si tienes a alguien que te lo haga, con la info del SD-1 y con este archivo con el esquema del OS-2 debería ser más que suficiente.
Saludos
Archivos adjuntos:
BBCode:

http://www.facebook.com/missinmusic
instagram @missinmusic

Subir
#7 por h. black el 08/02/2012
No hay riesgo de aplastar (tronar) el bulbo al activar el pedal? igual me adhiero al pedido de audios :D
Subir
#8 por MissiN Music Electronics el 08/02/2012
Riesgo 0. Hay espacio suficiente.

http://www.facebook.com/missinmusic
instagram @missinmusic

Subir
#9 por karmaikel el 08/02/2012
Missin mola un huevo y parte del otro, me ha ENCANTADO!! eso sí, quiero unos audios tio!!

Visitad mi blog para ver como me intento sacar unas pelillas por internet
http://retoptc.blogspot.com.es

Subir
#10 por haderms el 09/02/2012
Muchísimas gracias de verdad! gran aporte!

Music producer / songwriter
http://www.republicadelacruz.com

Subir
#11 por MissiN Music Electronics el 10/02/2012

http://www.facebook.com/missinmusic
instagram @missinmusic

Subir
#12 por MissiN Music Electronics el 10/02/2012

http://www.facebook.com/missinmusic
instagram @missinmusic

Subir
