ayuda con sistema electrico!!

#1 por Emanuel Alvarado el 30/09/2012

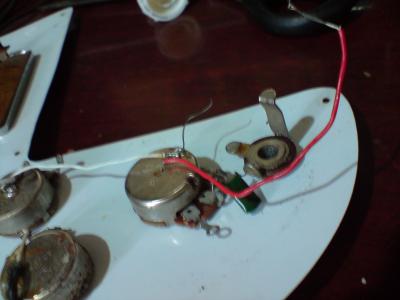

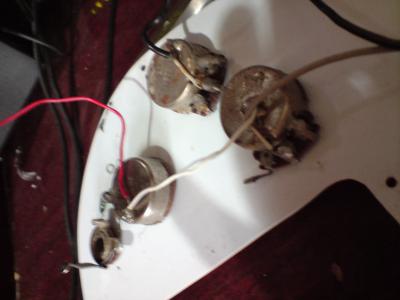

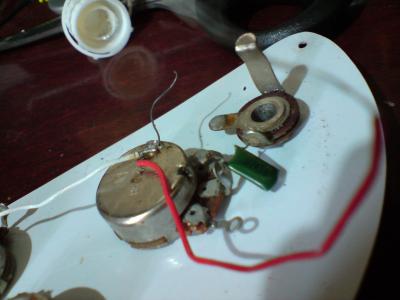

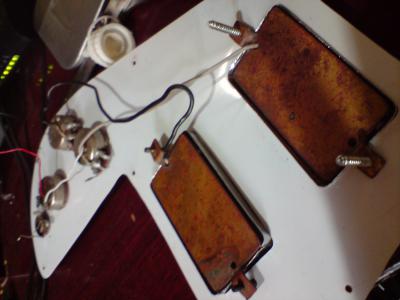

hey que ondas miren que un amigo me pidio ayuda con un sistema electrico de una de sus guitarras y cuando la destape me encontre con lo siguiente!!
haber si me pueden ayudar a armarlo correctamente !!!
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#2 por dr_cinicvs el 30/09/2012
no veo selector por ningun lado. buscate el esquema electrico del Jazz Bass y a soldar

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#3 por f3rm1on el 30/09/2012
Como no conectes el input a las pastillas...claro que no va sonar. De todas formas...puff...vaya potenciometros...que le han hecho a esa guitarra? Estuvo en el desierto?

Según veo en las fotos...parece simple, pero si no te has cuenta aún. Quizá mejor que lo lleve a una tienda, no?
Subir
#4 por Emanuel Alvarado el 01/10/2012
ese es el problema este modelo no esta diseñado para tener un selector !
Subir
#5 por Camagroc el 01/10/2012
Dos volumenes independientes para cada pastilla y un tono...

Haz lo que te dice dr_cinicvs, copia el esquema de un jazz bass y funcionará:


Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#6 por Emanuel Alvarado el 02/10/2012
#5 si me estoy fijando que es muy similar solo que en los magnetos solo hay un cordon ( cable ) que segun veo en el diagrama es el negro de salida :/
Subir
#7 por Camagroc el 02/10/2012
Fijate que son dos cables en uno, cuando llegan al pote, la malla está soldada la carcasa del pote (eso seria el cable negro del diagrama) i de ahí sale un cable blanco que va soldado a la patilla del pote (eso equivale al cable blanco, o vivo, del diagrama)

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
