Ayuda pastillas activas

despista2 escribió:

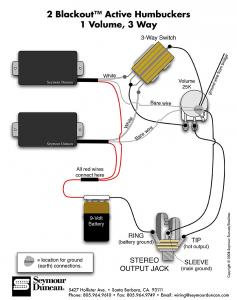

uesto en ese esquema que es de 3 o 5 posiciones?

Red Shadow escribió:

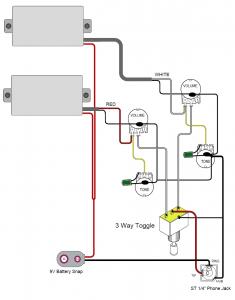

Lo tomé a partir del que dibujaste, solo que aproximé los dos cables de las pastillas para que puedas poner mastil y puente al mismo tiempo.

despista2 escribió:

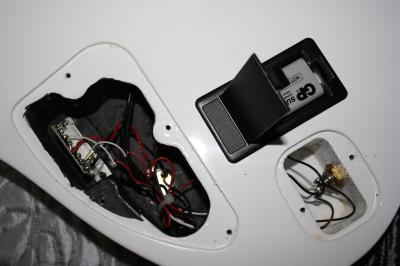

Yo en tu lugar iría por partes. En primer lugar comprobaría que las pastillas funcionan, y una vez comprobado ya seguiría con el resto a ver donde está el problema.
Para comprobar si las pastillas estan Ok haz lo siguiente:
Coje un cable jack y desmóntale el jack de una punta. Suéldalo directamente a una de las pastillas, la malla con la malla, el vivo con el blanco de la pastilla, el negativo de la pila a la malla y el positivo de la pila al rojo de la pastilla (las conexiones de la pila las haces con la pila desmontada del clip para evitar cortos). Aisla las conexiones del blanco y el rojo con un trocito de cinta aislante, monta la pila en el clip, enchufa el jack al ampli y prueba. Si suena, ya sabes que esa pastilla está bien, así que haz la prueba con la siguiente. Si no suena, ya sabes que la pastilla está mal. Una vez que compruebes que las pastillas están correctas, seguiremos con las pruebas a ver si encontramos el fallo.




Un saludo.
