Ayuda para reparar un guitarra MUY VIEJA!! (circuitos)

#1 por Stark Muñoz el 03/04/2012
Buenas tardes comunidad, este es el primer hilo que escribo soy nuevo aqui y tengo la esperanza de que ustedes me puedan ayudar con mi pequeño dilema.
Hace ya tiempo me regalaron una guitarra muy vieja que necesitaba reparacion, y la verdad nunca habia visto algo como esta guitarra tiene 4 pastillas que parecen single coils (no son 2 humbuckers, todas estan separadas y son muy gordas) realmente todo por dentro esta hecho un desastre casi ningun cable estaba soldado, y necesito ayuda para saber como unir todo para tener un circuito funcional. :DD

"Todos somos ignorantes, pero no todos ignoramos lo mismo"

Subir
#2 por Stark Muñoz el 03/04/2012

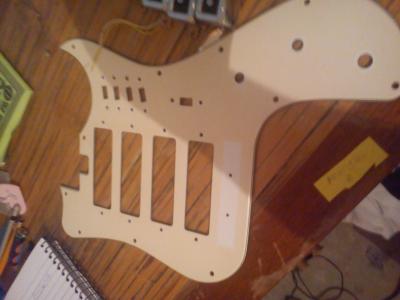

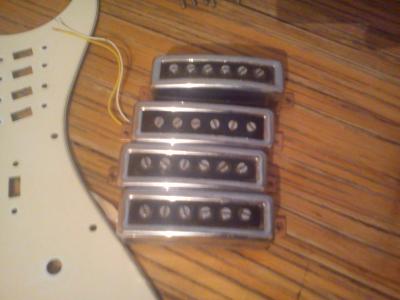

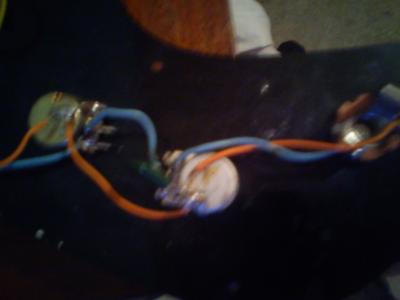

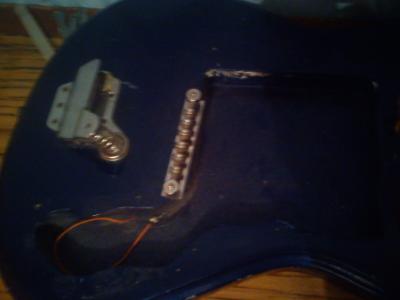

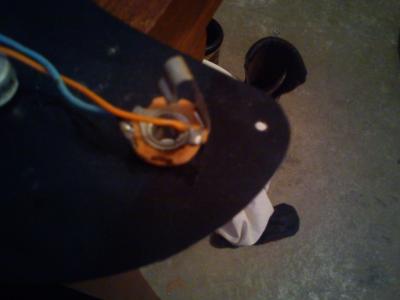

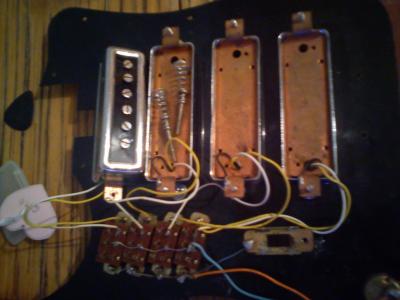

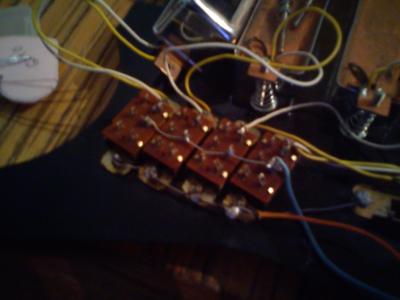

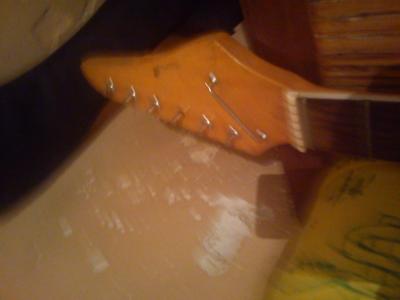

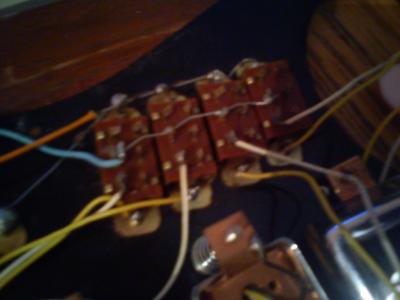

Aqui dejo algunas de las fotos, decidi remover los componentes electronicos para revisar si aun funcionan
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

"Todos somos ignorantes, pero no todos ignoramos lo mismo"

Subir
#3 por Ruso López el 05/04/2012
que guitarra mas extraña, es preciosa. No se como ayudarte, pero a ver si alguien te ayuda.

Y tu,
Tormenta de truenos sin luz,
Eres símbolo de libertad,
Yo nunca podría vivir,
Sin tus cuerdas de acero tocar.



Si te gusto el comentario dale a la flechita verde ;D

Subir
#4 por borgalz el 06/04/2012
Lo mejor seria tener en manos los planos de la electronica esa...
Yo se la llevaria a un luthier
Subir
#5 por Doupe el 06/04/2012
¿No podrías hacer una foto de la guitarra entera y con mejor calidad? Me encantan las guitarras antiguas.

Una guitarra roja, una caravana y una vida por delante.

Subir
#6 por Abadarq el 07/04/2012
No soy técnico en electrónica pero...al parecer no es tan complicado el circuito, 4 switch para activar cada una de las pastillas que están en paralelo, pote de volumen y pote de tono, lo único que veo dudoso es el switch pequeño, no imagino para qué sea. podría pensar que es para cortar todo el sonido pero eso con el volumen lo harías.
Subir
#7 por ebl1960 el 08/04/2012
Aqui hay un video, se trata de una guitarra Teisco made in Japan de la decada de los 60.
Subir
#8 por MC_kleud el 08/04/2012
#6 El swich pequeño no s´erá un hueco para el selector de pastillas=?
POr cierto nunca había visto una guitarra con 4 pastillas

Taño, luego existo.
MI GRAN CURRADA
http://www.guitarristas.info/foros/luthieria-textil-adaptacion-funda-guitarra-v/84563

Subir
#9 por Stark Muñoz el 11/04/2012
#7 Exacto la guitarra es identica a esta! tampoco tiene marca y las patillas tambien son japonesas

"Todos somos ignorantes, pero no todos ignoramos lo mismo"

Subir
#10 por Stark Muñoz el 11/04/2012
#6 pues es lo que yo pense, solo que el problema esta en que los componentes al parecer ya no funcionan y no se como hacer las conexiones entre ellos
