ayuda montar pedal cry baby

#1 por ricky vercetti el 14/01/2009
hola ,e visto temas relacionados kon este pero no ke hablan sobre esto,en un tema anterior salia el circuito de un dunlop cry baby wah wah, vale pues voy a intentar hacerlo, lo ke pasa es ke hay varios problemas....


1º la resistencia variable ke esta arriba del dibujo ke rangos de resistencias tiene ke tener? ya se ke varia pero algo tiene ke tener, por ejemplo de 50 ohmios a 500 ohmios, nose algo asi

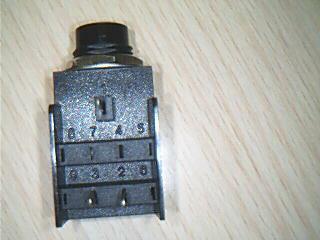

2º en los conectores jack para el cable de la guitarra y el otro haciael ampli, da igual komo lo conectamos o porke nose ke salida es cada uno , nose si me expliko en el de entrada hay dos triangulos pues komo se kual es el de fuera pues en el jack solo tengo 1 ke se supone ke es masa, y despues estan las patillas 2 y 3 ke nose ya cual es y en el jack de salida solo hay unno ,en cual se pondria

en todo lo demas mas o menos esta claro, por favor si podeis responderme a algunas de estas me hariais un hijazo pues mañana en el instituto empiezo a poner los componentes ke se seguro en la placa para dejarlo komo impreso,si a alguien le interesa tambien este tema ke me avise y hablamos por msn ke es mas rapido,es [email]ricky_kampos@hotmail.com[/email], si voy avanzando en esto ire subiendo fotos para ke vayais avanzando por lo menos en lo ke se sabe seguro,un saludo y gracias
Archivos adjuntos:
Imagen 020.jpg
BBCode:
Imagen 021.jpg
BBCode:
Subir
#2 por ricky vercetti el 15/01/2009

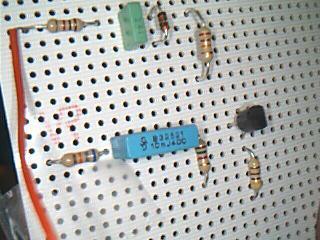

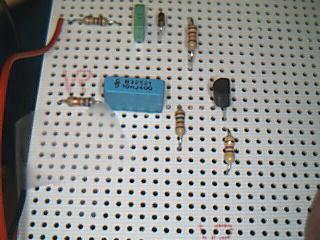

Hoy en el instituto e empezado a montar los componentes ,aun sigo sin saber las kosas ke sabia , lo del potenciometro e visto en internet ke se llama 100k POT: Clarostat Hot Potz 100k Tipe EJ . Se supone ke si le digo al tio de la tienda eso sabe kual es??? o es una resistencia variable de 0 ohmios a 100k??
Archivos adjuntos:
Imagen 022.jpg
BBCode:
Imagen 023.jpg
BBCode:
Subir
#3 por pavlo01 el 15/01/2009
Ese es un potenciómetro reforzado y no lo vas a conseguir en una tienda de electrónica comun, es mas facil que lo consigas en una casa de musica... a un precio exhorbitante, la gran trampa del cry baby de dunlop: lo pagás una fortuna, no dura nada y encima el repuesto es carísimo.

Podés usar un potenciómetro común de 100 Kiloohms, aunque te va a durar menos. Existen circuitos de wah que usan un sensor optico en vez de un potenciómetros, es mucho mas eficiente y no se gasta nunca.

Saludos

Pablo.
Subir
#4 por ricky vercetti el 15/01/2009

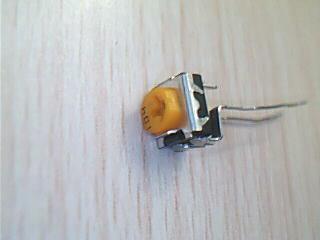

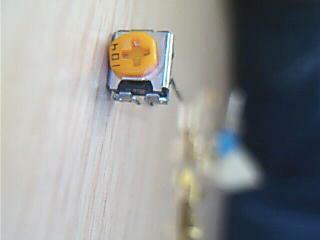

ola ,aki toy actualizando otra vez,vamos a ver,hoy tambien e ido a la tienda y le e dicho, dame un potenciometr 100k POT: Clarostat Hot Potz 100k Tipe EJ y me da el potenciometro ke esta en la foto, y me kedo asi pensandokomo diciendo,como pongo la mierda esta en el pedal, si se mueve kon un tornillo kon roscandolo, nose, es ese?? sobre la bobina no la encuentro por ningun lado, e ido a varios sitios y nada de nada, hay otra ke haga mas o menos esa funcion de 660mH??
gracias por la info pavlo 01
Archivos adjuntos:
Imagen 024.jpg
BBCode:
Imagen 025.jpg
BBCode:
Subir
#5 por jose m el 15/01/2009
Eso es un trim ajustable y no te sirve, pidelo directamente a ****** te dejo el enlace y te vale 21,90.
[URL="http://www.*******.de/es/cat_GF_potenciometros_PG_2.html"]http://www.*******.de/es/cat_GF_potenciometros_PG_2.html[/URL]


Subir
#6 por ricky vercetti el 16/01/2009
joder pues ke puta mierda, ni el potenciometro ni la bobina,por cierto k habia pensado en utilizar un pedal de volumen para el potenciometro del cirucito,asi ya lo lleva,es solo unir todo lo demas y despues ponerlos a los jack ke tiene el propio pedal, otra ocsa porke no puedo ver el link ke me has dejao, ademas por 22€ casi sale rentable comprar el pedal ya exo de 80 aunke sea una castaña pero por lo menos no te rayas la cabeza
Subir
#7 por javier xino el 29/04/2009
joder tioss saludos a todos los musicos

me presento soy javier xino estudiante de electronica .
veran hace como 2 semanas me tope con ese circuito y dije
wow !! un pedal wha wha manos a la obra
lo monte y todo pero kuando lo konecte solo sonaba komo si agarrara el cable que va al instumento asi ...solo sumbaba komo los demonios ..

weno al fin me di por vencido y estaba averiguando si es que alguien ya a montado ese pedal
Subir
