Ayuda montar FX Loop en ampli transistores

#1 por Kaise® el 23/12/2011
Quiero montarle un Fx loop al ampli y no se donde tengo que pinchar en la placa.
Alguien que me de un poco de luz en medio de esta oscuridad???

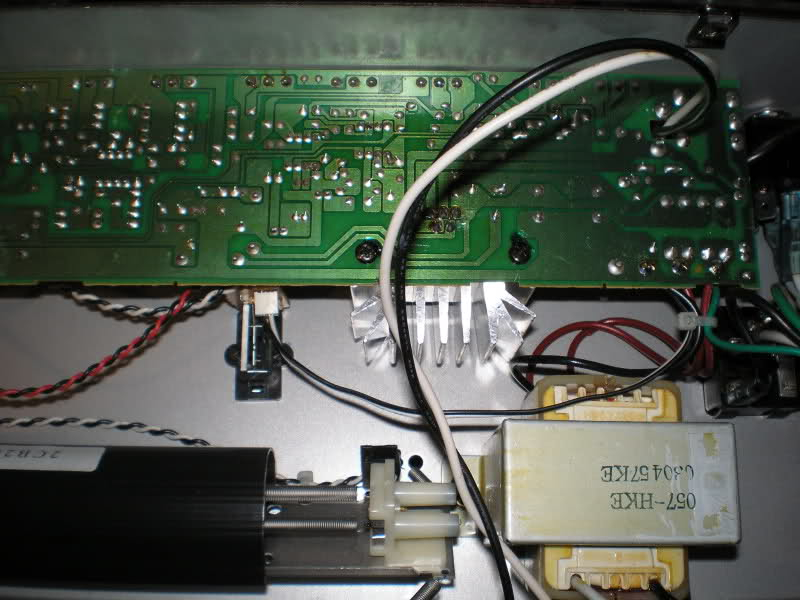

Aqui dejo una foto de la placa:



Saludos y gracias desde ya.

En los 70, Blackmore era la ametralladora, mientras que David Gilmour era el rifle de francotirador.
"No es saludable estar bien adaptado a una sociedad profundamente enferma"

Subir
#2 por Kaise® el 26/12/2011
Aquí vengo con un poco mas de info, a ver si alguien me ilumina.

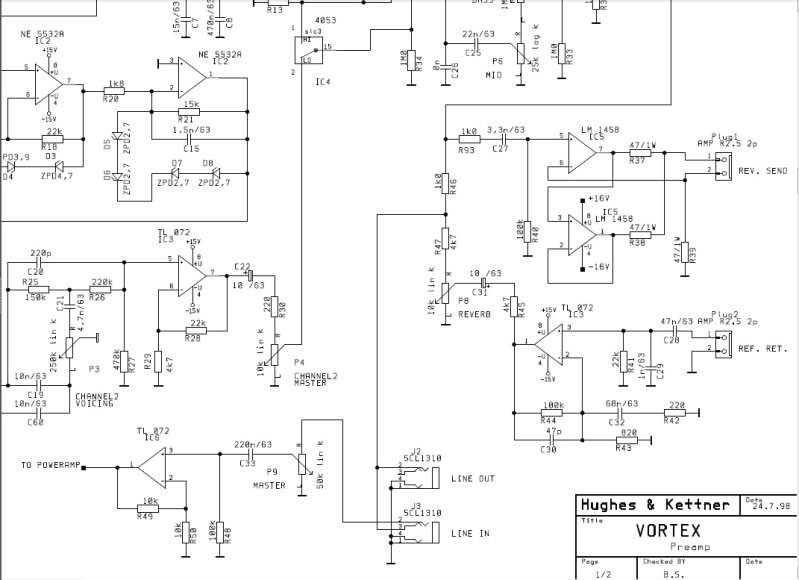

Esto es el esquema del H&K Vortex, de como va conectado el send y el return:


Del modelo de mi ampli no encuentro esquema, pero no creo que varíe mucho el fx loop de un ampli a otro.

Como vemos, la linea del pre-amp viene de las resistencias R 46 y R47, la R47 es la que esta "pegada" al pote de la reverberación, y haciendo el circuito de send y return llegamos al pote de entrada de master vol.

Ahora, ¿yo tendría que hacer el "bypass" desoldando la entrada al pote de master vol? El send seria desde la placa al jack hembra, y el return desde el jack hembra al pote. ¿no chamuscaría ningún componente?

Desde ya, muchas gracias.
