ayuda con miniamplificador Noisy Cricket

#1 por -angus- el 16/01/2013
Hola a todos!
lo primero, soy angus
ultimamente he estado intentando construir un mini ampli llamado noisy cricket aqui os dejo el enlace
http://www.beavisaudio.com/projects/NoisyCricket/
y lo tengo ya construido (un amigo mio estudiante de electronica me ha ayudado) pero la cosa es que no funciona y queria saber si me podriais ayudar a saber el porque.
En pamplona es imposible encontrar transistores MPF 102 por lo que pregunte en la tienda de elctronica y me dijeron q el BF245 era lo mismo.
Lo he puesto y no funciona. Sabeis algo de este transistor?
la verdad es que no se mucho de electronica pero supuse que un proyecto como este estaria bien para iniciarme en esto del DIY
el problema es que me estoy desesperando
agradeceria si me pudieseis ayudar.
si es de ayuda puedo subir fotos de la PCB etc...
ahh se me olvidaba!
aqui esta el layout y todo
http://www.beavisaudio.com/projects/NoisyCricket/DIY/NoisyCricket_Mark2_BuildGuide.pdf
muchas gracias de antemano y un saludo!
Subir
#2 por buscomadrid el 17/01/2013
Hola, lo construi y tuve el mismo problema que tu, al final lo pille por EBAY. El resultado fue bastante bueno.
Saludos.
Subir
#3 por -angus- el 17/01/2013
t compraste el ampli hecho?
Subir
#4 por buscomadrid el 17/01/2013

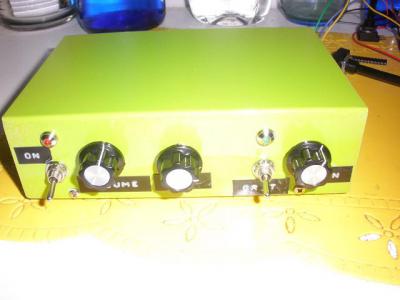

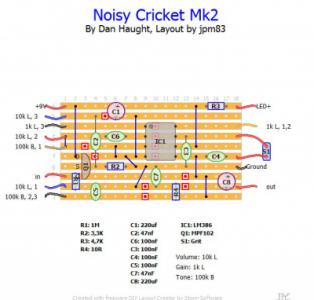

Hola, no me lo hice en una placa en stripboard, te adjunto foto, lo que no se es si me queda algun transistor de esos.
Te adjunto fotos.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#5 por -angus- el 17/01/2013
y donde pillas te el transistor?
es lo q pillaste en ebay?
esq me gustaria q funcione y me estoy desesperando!!!!
porq todo lo demas va bn lo he probado con el polimetro y todo perfecto!
lo unico q creo q puede fallar es el transistor
gracias!
Subir
#6 por buscomadrid el 17/01/2013
Hola, lo compre en Ebay, y he visto que hay gente vendiendo todavia. Y no son caros. Me parece que tengo alguno......pero tendria que buscarlo....
Saludos.
Subir
#7 por -angus- el 17/01/2013
si tienes alguno me lo venderias?
porq mandado por carta no valdra mucho no?
Subir
#8 por buscomadrid el 18/01/2013
Si no hay problema, tengo que buscarlo que lo tendre por ahi. El precio ni idea.....y creo que en un sobre iria bien. Si te parece lo hablamos por privado, no se si las normas permiten este tipo de asuntos.
Saludos.
Por cierto considero quees un buen miniampli.
Subir
#9 por cermial el 18/01/2013
Hola, has probado a medir continuidad, por si tienes un corto o te falla alguna soldadura. También puedes probar midiendo tensión, para ver donde no llega la tensión suficiente.

http://www.beavisaudio.com/projects/NoisyCricket/Noisy_Cricket_Schematic.gif

Has buscado que el transistor tenga el mismo patillaje? si no es así tienes que tener cuidado al conectarlo según el esquema. En el esquema de la pagina que has puesto también pone que puedes usar un 2N5951 en vez del MPF102, supongo que también puedes usar un J201 aunque tiene mas ganancia, o algún otro por el estilo.

No descartes que el problema sea del IC - LM386, en algún post de los que te encuentras en este foro puedes ver que a más de una persona se los han dado estropeados, y también son algo delicados.
Subir
#10 por cermial el 18/01/2013
mira también esta página, que este amplificador está basado en este

http://www.runoffgroove.com/ruby.html

Pone que han usado en sustitución del MPF102 un 2N5457 con similares resultados, y con el J201 se obtiene algo menos de volumen.
Subir
#11 por -angus- el 18/01/2013
ook gracias!!
