#1 por carlosanpr el 01/08/2011

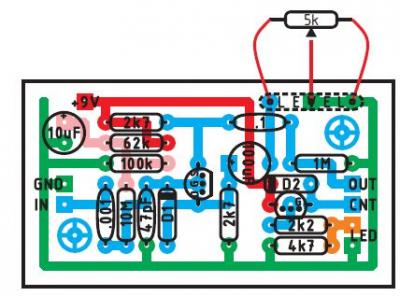

Estoy haciendo mi primer pedal y bueno... el chiste es que me recomendo un compañero del foro quitarel byses pass de la placa y hacer con el 3dpt y bueno neceito poner la pata (en tierra) del resistor 4K7 hacia la del diodo, pero no se en el esquema cual es tierra: si la porcion amarilla o la pista roja? alguien me puede explicar? gracias

P.D. Bajado de tonepad

"utiliza el 3dpt; quita la resistencia de 2K2 el FET el D2; la patita de la resistencia de 4K/ a tierra ponla donde estaba el extremo con rayita del DIODO D2 y el LED se encenderá cuando acciones el 3dpt "
Archivos adjuntos:
BBCode:

¿Sabes que me hace más feliz que nada? Dame seis cuerdas y seré feliz.

Subir
#2 por stak_a el 01/08/2011
lla tierra es toda la pista verde :D

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#3 por carlosanpr el 01/08/2011
gracias totales... apenas agarre la onda con el Ground! jaja

¿Sabes que me hace más feliz que nada? Dame seis cuerdas y seré feliz.

Subir
#4 por Dr.Maligno Tech el 01/08/2011
Ese circuito es un range master de silicio con un circuito anexo de millenium bypass, así te ahorras el 3dpdt y puedes usar un dpdt que es mas barato. Sobre lo que me preguntaste de los cables rígidos o multifilares, cualquiera vale para tus montajes.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#5 por carlosanpr el 02/08/2011
Gracias rasta

¿Sabes que me hace más feliz que nada? Dame seis cuerdas y seré feliz.

Subir
Respuesta rápida

Regístrate o para poder postear en este hilo
