Ayuda; esquema RAT

#1 por jonhy_greenwood el 24/07/2011
Estuve armando el esquema del Proco RAT de la web PISOTONES, el de Martín Belo. Luego encontré en una página en inglés el mismo esquema, pero con una sutil diferencia.
El esquema de pisotones es este:

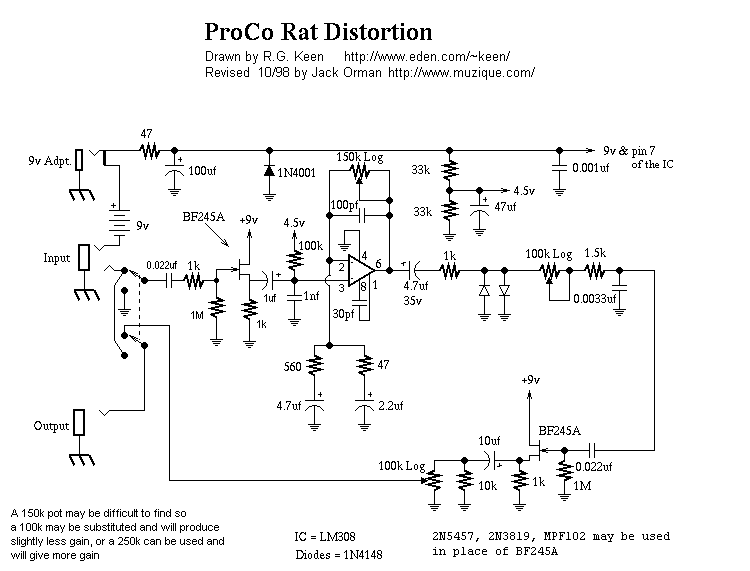

El otro esquema es este:


La diferencia radica en la entrada del operacional (LM308N). El "input" va al pin 3 del LM308N en el esquema de pisotones, mientras que en el otro esquema va al pin 2, además de que el condensador electrolítico de 1uF que se encuentra antes, está invertido.

Mi duda es cual de los dos esquemas es el correcto, o ambos funcionarían??
Subir
#2 por jonhy_greenwood el 09/10/2011
Pues al final construí el esquema de pisotones,... y funciona :brindis:
Subir
#3 por carlosanpr el 13/11/2011
Foto0046.jpg mi RAT

¿Sabes que me hace más feliz que nada? Dame seis cuerdas y seré feliz.

Subir
#4 por jonhy_greenwood el 13/11/2011
la mía es mucho más cool....
es una rata de verdad,.. ya subiré fotos...
juuuuuuuaaazzzzzz!!
:brindis:
Subir
#5 por jonhy_greenwood el 29/11/2011
Aquí está:

Subir
#6 por jonhy_greenwood el 30/01/2012
Aquí una muestra de sonido.. de mi segunda rata (filmada con el móvil):

Subir
