Ayuda con conexion jack

#1 por memphis_ESP el 12/01/2011
Tengo un par de dudas con el montaje de un pedal.

Siempre he utilizado jacks abiertos, pero en esta ocasión decidí comprar los cerrados porque se supone que son mejores y necesito saber como soldarlos y también cual es el mono y cual es el stereo...

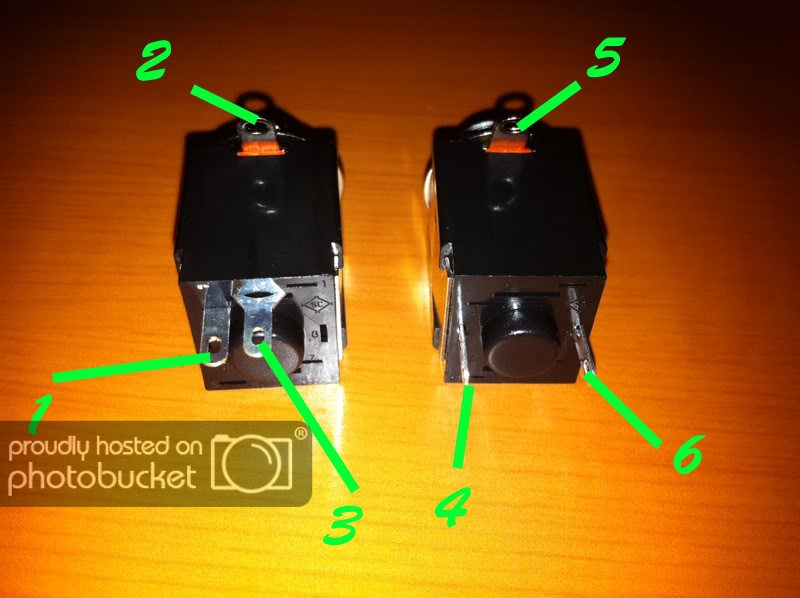

Os pongo un esquema para que me podais explicar y una foto con los jacks enumerados.
También aprovecho para preguntar lo siguiente: si no quiero poner conexion para la pila, la elimino del esquema sin más o hay que conectar algo???




Gracias de antemano... :brindis:
Subir
#2 por piper-007 el 12/01/2011
Una pregunta, para que necesitas uno estero?
Por lo que veo en el esquema creo que lo que necesitas son dos mono pero el de entrada con corte de masa, que cuando saques la clavija que viene de la guitarra desconecte la bateria, en su defecto si lo que quieres es alimentarlo exteriormente con un alimentador te sobra con dos mono.

SALU2
Subir
#3 por memphis_ESP el 12/01/2011
Pues tienes razon... Y como se cual es el tip y cual es el shield de estos dos que tengo???

Ah, la pestalla que tienen arriba tocara la caja del pedal no??
Subir
#4 por aracat el 12/01/2011
El stereo se usa para que haga de interruptor, es decir para que al poner el jack macho haga contacto y ponga en marcha el circuito del pedal .
Alimentación Externa
No hagas nada mas sin leerte antes esto , despues de leido seras un master.
y con este , ya podras dar clases.
Acerca del "True ByPass"Untitled
:saludo::saludo:
Subir
#5 por memphis_ESP el 12/01/2011
Gracias, lo habia leido en su momento pero por lo que se ve no le preste atencion... Jeje.

Solo que...como se cual es el tip y cual es el shield de estos dos que tengo???

Ah, la pestalla que tienen arriba tocara la caja del pedal no??
Subir
#6 por xarlibraun el 13/01/2011
usa un polimetro

Vendo pedales de guitarra y bajo hechos a mano!

http://www.guitarristas.info/foros/vendo-clones-pedales/195933

Subir
#7 por aracat el 13/01/2011
Efectivamente, usan las pestañas, con un simple circuito de continuidad lo podras comprobar, o con la continuidad del tester o con la funcion de resistividad.
No toca la caja del pedal , fijate bien en el esquema. GND
Easy. :cool:
Subir
#8 por memphis_ESP el 13/01/2011
ya he comprobado con el polímetro: el pto 3 y 4 son los tip...y los 2 y 5 la masa.

Gracias por todo, espero finalizar el Sans Amp GT2 la semana que viene (si todo va bien:D) y ya crearé un post sobre él...

:brindis:
Subir
#9 por aracat el 14/01/2011
ves? si no era tan complicado ,,,, :yahoo::yahoo::yahoo: que bonitoooo!!!
