Ayuda conexion humbucker,soy novato

#1 por Taz el 21/07/2015
Bueno,gusto con saludar,queria saber si me podrian ayudar...resulta que (PRIMERO QUE NADA,Revise si habian post parecidos y ninguno es siquiera parecido,para que despues los mods no me reten ni nada de eso :si: ) y mi problema es la conexion de las humbucker de la guitarra que he comprado (casi regalada) y no entiendo,he buscado diagramas para que no digan que quiero todo en bandeja,pero no lo puedo lograr entender y no quiero arriesgarme a conectar algo mal y queme componente o las pastillas ni nada de eso.Estoy con el cautin y la soldadura lista para sus respuestas! ^^

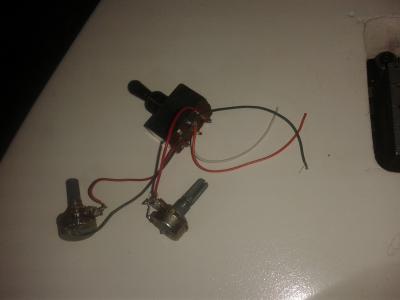

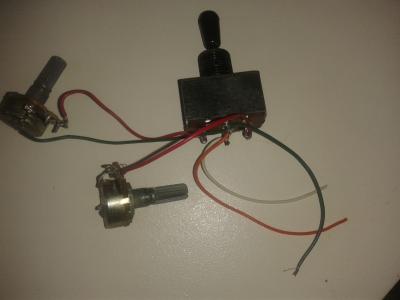

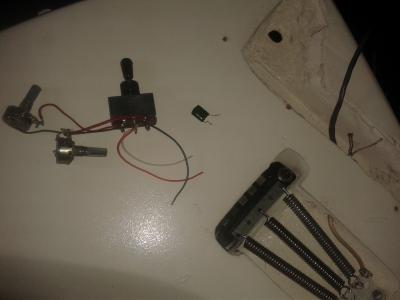

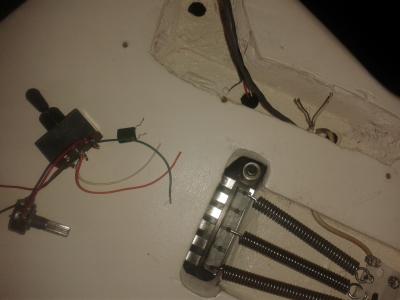

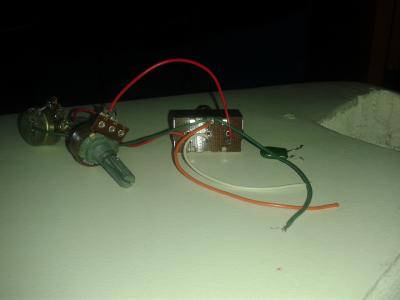

Bien. aqui van las fotos

En lo posible,que me expliquen en lo mas basico o con algun diagrama inventado o usando hasta paint para que me indiquen donde conectar que cosa,me resultaria mas facil y asi molestaria menos,porfavor,muchas gracias!
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#2 por Taz el 21/07/2015
Ahh ojo que ya vi estos 2 diagramas

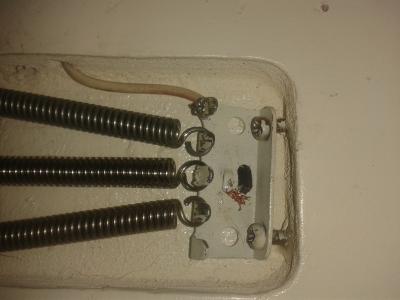

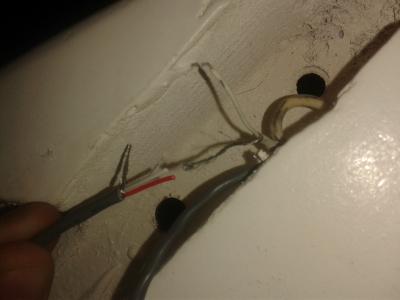

y el primer diagrama,para empezar no tengo 4 cables,solo en una humbucker tengo 2 (rojo y blanco y un cable pelado) y en la otra solo un cable blanco y un cable pelado,y la humbucker venia con un cable grueso en otro hoyito en su lado contrario que va directo hacia el puente de la guitarra,supongo que ese es su tierra.

El segundo diagrama me llama la atnecion,se ve facil y que calza con los cables,pero no entiendo la conexion del selector,ayuda :c gracias!!
