Ayuda - Conectar Humbucker de 1 cable

#1 por gabiadq el 11/06/2011
Hola a todos. Me llamo Gabriel. Recien me acabo de registrar. Estoy con un problema y no lo puedo solucionar. Como vi que esta es una comunidad grande y con buena onda queria ver si me podian dar una mano.

La cuestion es esta:

Hace unos dias de tanto moverme mientras tocaba se me desoldaron como 5 cables del circuito de mi guitarra (una Accord cola de tiburon) y no tengo ni idea de como iban conectados. Me baje varios circuitos de internet pero son todos diferentes a la conexion de mi viola.

Les dejo algunos datos de la guitarra:

Tiene dos potes A500K y uno B500K, una llave de 3 posiciones y dos mics doble bobina (cada mic tiene solo un cable que va al circuito).

Algunas imagenes:

th_26570_00_122_481lo.jpgth_26571_01_122_144lo.jpgth_26572_02_122_417lo.jpgth_26572_03_122_188lo.jpg

(En la cuarta foto señalo a donde van algunos cables)

Espero que me puedan ayudar.

Saludos.
Subir
#2 por golo el 12/06/2011

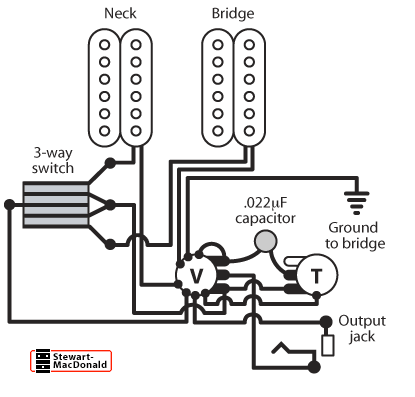

Por lo que comentas este debería servirte:


Tienes más en:

http://www.stewmac.com/freeinfo/Electronics.html

Saludos!!
Subir
#4 por gabiadq el 12/06/2011
Muchisimas gracias Golo. Ahora ya me estoy llendo a dormir pero mañana cuando me levante pruebo con el diagrama que me pasaste y te cuento como me fue.

Un abrazo.
Subir
#5 por gabiadq el 17/06/2011
Bueno, solde todo como el circuito de arriba (en realidad me baje uno igual pero con dos tonos y un volumen) pero la guitarra suena mal. Creo que me voy a comprar un EMG 81 y ahorro tiempo jaja.

Gracias por la ayuda. Igual si alguien tiene idea de como solciono esto soy todo oidos.

Saludos.
Subir
