AYUDA - Componentes electronica les paul

#1 por Julius_Smith el 12/06/2016
Bueno veréis mi idea es comprarme un kit de guitarra (este para ser concretos http://clandestineguitars.es/epages/2328748a-a8d4-4f1a-87ca-76720f823896.sf/es_ES/?ObjectPath=/Shops/2328748a-a8d4-4f1a-87ca-76720f823896/Products/Kit_LP_Mao)

Mi plan es usar la madera ya hecha (que tiene muy buena pinta) y aparte comprar componentes electronicos de mas calidad, además del puente clavijeros etc. La cosa es que no tengo ni idea de por donde empezar y llevo un rato bastante largo buscando informacion por internet, viendo videos de luthiers etc pero no saco nada en claro. No sabeis algo donde empezar a informarme? Porque me estoy haciendo un lio entre que si apantallamientos, que si resistencias, que si potenciometros, que si conmutadores etc

Gracias de antemano ;)
Subir
#2 por mallorkaos el 13/06/2016
Hola compi,
estoy yo ahora mismo liado con la mia, igual te puedo echar una mano.

¿estas seguro de liarte con eso?
Quiero decir, van a ser mas caras las chuches que el kit de guitarra. Aunque siempre puedes ir añadiendo por fases.

Parece complicado, pero siguiendo esquemas de internet y demas, es bastante sencillo. Eso si, si tienes un poco de mano previa con la electronica, o al menos pegando 4 puntos de soldadura. Si no, puedes prepararlo todo y que alguien te lo suelde. Yo, aun sabiendo soldar, eso lo dejo en manos de un amigo que es experto y muy fino soldando. Lo preparo, viene a casa, y en 5 min me lo suelda todo.

Debes ir poco a poco y por partes para entenderlo todo.

Te voy a pasar el famoso cableado tipo 50´s

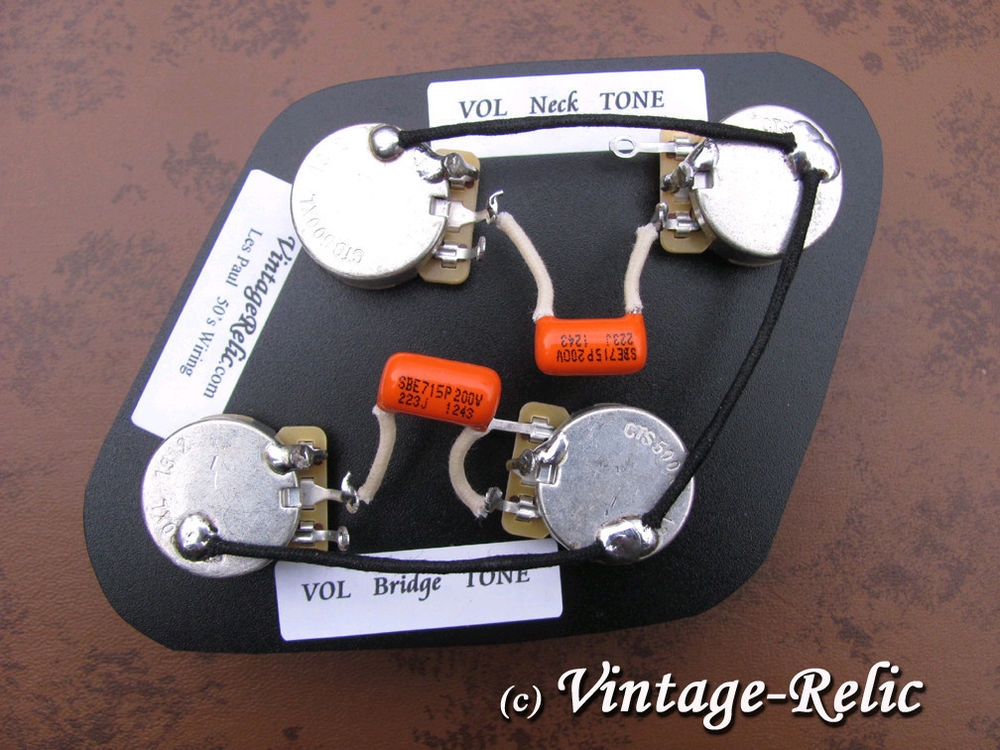

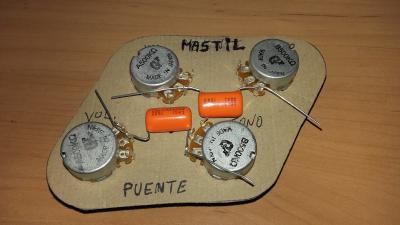

1- la base, te adjunto foto de lo que tengo yo de inicio. Los 4 potes:
2 de 500K, tipo A (Logaritmicos) para volumen, y 2 tipo B (Lineales) para tono (puede variar segun gustos por lo visto)
Los condensadores... a elegir. Yo tengo los famosos orange... de 22uf,,, y mirar en esquemas en que patillas van.
Eso, y unir los chasis de los potes con un hilo rigido que es lo que me faltaria a mi en la foto (puedes verlo en internet)
Ahí ya tendrias una buena base. Luego se trata de ir mirando pasos siguientes.

2- Cablear el resto sobre esa base.
Ver donde va cada hilo desde el jack de entrada,
los 3 de conmutador, que supongo que es 1 tierra y 2 vueltas a su respectivo potenciometro.
y cada hilo de las pastillas.

Busca en internet "Les Paul Wiring 50´s", webs o imagenes, alguna entre todas te dará mas pistas seguro.

Es mas facil de lo que parece, pero hay que echar un ratillo mirandolo.
Y asegurate antes de comprar electronica. Hay de medidas distintas, eje de 8mm, eje de 10mm de diametro..... eje corto, eje largo...
switch largo (tipico Gibson), switch corto (tipico Epihphone)


Ves comentando las dudas.
