ayuda circuito de pastilla ibanez con switch.

#1 por arcoreflejo el 01/07/2009
pues extraje esta pastilla humbucker de una ibanex grg170 http://www.guitarristas.info/foro/f13/reemplazo-de-humbucker-bridge-de-ibanez-grg170-bc-rich-beast-no-pregunta-57734/ y pues queria instarla en una strato personalizada que estoy preparando pero... no se como va el circuito de esta pastilla en este switch no tengo ni la menor idea puesto a q nunca habia visto una pastilla de este tipo... aqui las fotos....

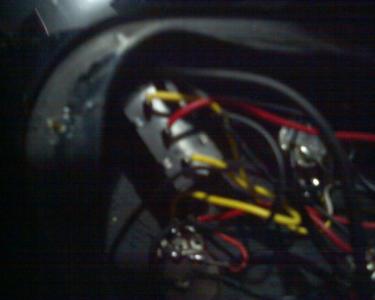

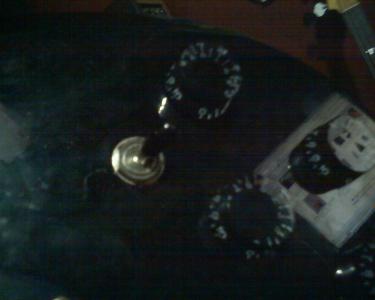

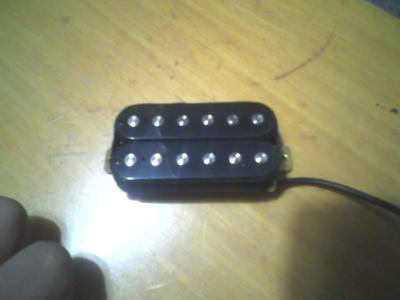

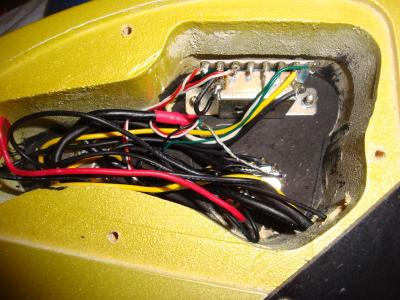

ahi esta la conexion como estaba en el circuito de la ibanez... la pastilla los cable y el modelo de switch que quiero instalar...

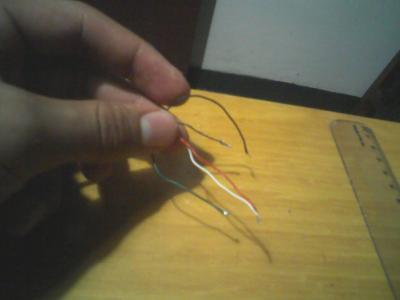

los dos cables el central y el negro es de masa (tierra) mientras q los cables unidos y el verde son de audio pero ni la menor idea tengo de como sea...

gracias de antemano.
