Ayuda con una charvel by jackson....

#1 por eras_22 el 31/10/2012
Hola a todos... me regalaron una guitarra Charvel Modelo 4 como esta http://img.photobucket.com/albums/v142/mazibee/For_Sale/Charvel_Model_4_Ruby_0001.jpg

El problema es que al dueño anterior se le daño de lo electronico y lo quiso reparar el mismo, como no sabe conecto y desconecto cables de los pots y al no saber que hacer me la regalo... Lo que necesito es el diagrama de conexiones o si alguien me puede explicar o tiene una guitarra igual que me diga por favor como conectar los potenciometros de tone y volume.

Gracias de antemano por su atencion. Saludos
Subir
#2 por smooby el 31/10/2012
Pon fotos para ver como estáel asunto en el hueco de la electronica.
Quizás pueda ayudarte tengo una muy parecida solo que con dos humbuckers.
Subir
#3 por eras_22 el 31/10/2012

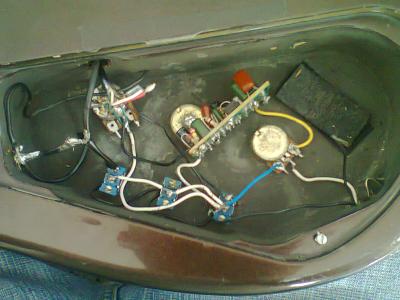

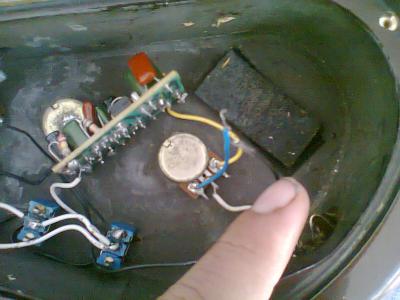

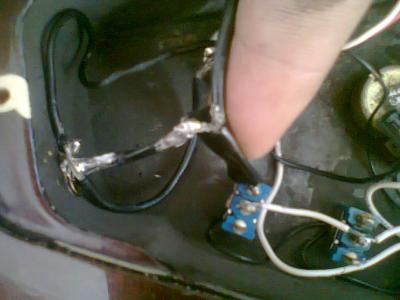

Le acabo de tomar estas fotos:
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#4 por eras_22 el 07/11/2012
Ya puse fotos, alguien que me ayude por favor, no quiero tirar mi guitarra :(
Subir
#5 por smooby el 07/11/2012
Lo siento me habia olvidado de este post!!! :russian_roulette:
Te cuento:
En la mia el cableado es un poco distinto porque lleva dos humbuckers y un selector de 5 posiciones,pero el previo electronico es identico.
Ahora te hago fotos y te las subo.
Subir
#6 por smooby el 08/11/2012
En estos enlaces tienes todo lo que necesitas,fotos,esquemas y explicaciones detalladas.No deberias tener problemas para rehacer el cableado.
La el circuito electronico es un booster para potenciar los medios.

http://guitarnuts2.proboards.com/index.cgi?board=wiring&action=display&thread=6453
http://www.kramerforum.com/forum/showthread.php?37372-wiring-diagram-for-charvel-model-4-or-6
http://www.jcfonline.com/threads/126104-Problem-in-preamp-%28midboost%29-Charvel-Model-6

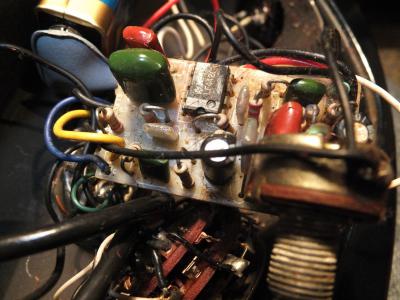

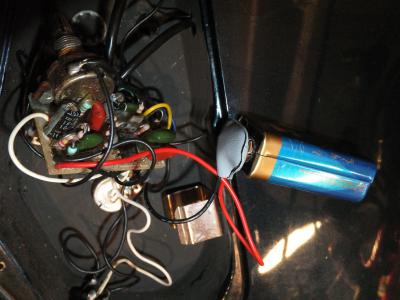

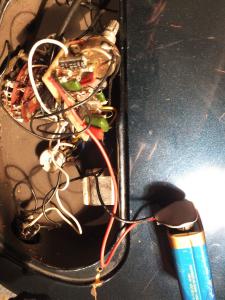

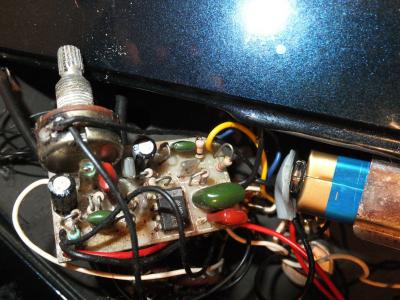

Por si te sirven estas son mis fotos

Hala!al bricolage!que tengas suerte y te quede perfecta.
Es muy buena guitarra.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#7 por eras_22 el 12/11/2012
muchisimas gracias smooby claro que me sirve Saludos
Subir
