Ayuda cambio de pastillas

#1 por aitzo el 03/03/2016
Buenas estoy intentando cambiar de pastillas activas a pasivas en mi guitarra y despues de cablear todo la guitarra suena pero tiene bastante ruido de masa. No se que puede ser pero hay un cable q va desde la entrada de jack a la pila q yo ahora he soldado al culo del pote. Puede ser este el problema???
Subir
#2 por yodaferth el 03/03/2016
Bueno acabas de descubrir que no se puede hacer asi. Si ese cable tienes que desoldarlo, no solo del pote sino del jack también.

Una pregunta ¿tú guitarra lleva floyd o puente fijo?.

Si lleva Floyd, tienes que hacer un agujero desde la cavidad de los potes hasta donde van los muelles del floyd, y pasar un cable, soldar un extremo a uno de los potes para hacer masa, y el otro a la garra donde se sujetan los muelles del floyd al cuerpo, y que cierres tierra cuando apoyes tus manos en las cuerdas, sino vas a seguir teniendo ruidos.

Las pastillas activas llevan la masa dentro de la pastilla, es más cuando yo pillé las EMG ponía que había que quitar el cable de masa de las pasivas o podías llevarte una descarga o cargarte las pastillas.

Ahora si tú guitarra tiene un puente fijo, vas a sufrir más y tenerla que llevar a un luthier, ya que desde el cajeado de la pastilla del puente hay que hacer un agujerito que vaya a la base del casquillo donde va montado el Nashville, y hay que sacar el buje, hacer el agujero y luego pasar el cable con la punta pelada, volver a poner el casquillo y el otro extremo soldarlo a masa a un pote y ya tienes masa, pero el problema es sacar el buje sin escascarillar la pintura.

Buena suerte.
Subir
#3 por aitzo el 03/03/2016
Muchas gracias por responder. Mi guitarra es de puente fijo y si te doy sincero no he entendido esa parte de tu esplucacion. Pero bueno mañana pruebo a quitar el cable y a ver que pasa.

Un saludo
Subir
#4 por hintxo1975 el 03/03/2016
Básicamente el compi te dice que si trae EMG de casa, no lleva tierra al tocar las cuerdas porque no le hace falta, pero al cambiar a pasivas, necesitas hacer una mod para que tenga toma de tierra en las cuerdas.

Gibson Les Paul Classic
Kramer EVH 1984
TC Electronics effects
JCA20H FRIEDMAN MOD BROWN SOUND (hecho por Dave Friedman)
EVH 5150 III amp Ivory
2x12 Mesa Boogie Roadking

Subir
#5 por yodaferth el 04/03/2016
#4 Efectivamente, hace poco lo comenté en otro hilo de alguién que quería hacer lo mismo, y lo explique dos o tres veces que no se puede simplemente cambiar las pastillas y ya está.

En una guitarra con pastillas pasivas, el cable de tierra va soldado al puente, en el caso de las guitarras con floyd a la garra de los muelles, pero en las guitarras con puente tipo Gibson el cable de la masa va al buje donde se montan los tornillos que sujetan el puente (no el cordal) y va hecho un huequito desde la pastilla del mástil a la base del buje que es metalica, así cuando apoyas la mano en las cuerdas lo que haces es cerrar el circuito.

En las activas no lleva masa al puente, ya que en el manual que traia mis EMG ponía que ya lo llevaba la pastilla de forma interna, y recomendaban desoldar el cable de masa del puente, bajo riesgo de que te cargaras las pastillas o peor te diera un calambrazo.

El problema es quitar la base del buje de la guitarra, ya que hay que sacarlo con una herramienta especial o te cargas el acabado de la guitarra.

Pasar de pasivas a activas no es mayor problema es montar los componentes que vienen con las pastillas y si acaso poner un jack stereo, para el cable de activado de la pila (ese tercer cable que te sobraba) y ya está, pero el problema es al querer pasar a pasivas las activas con el cable de masa, en las guitarras con floyd es super sencillo y es un taladro de nada y pasar el cable, pero en los puentes fijos la cosa se complica.

Por cierto no solo dessueldes el cable, aislalo con cinta aislante o quitalo del todo o seguiras teniendo ruidos, de todas formas hasta que no tengas tierra vas a seguir teniendo ruidos.
Subir
#6 por yodaferth el 04/03/2016

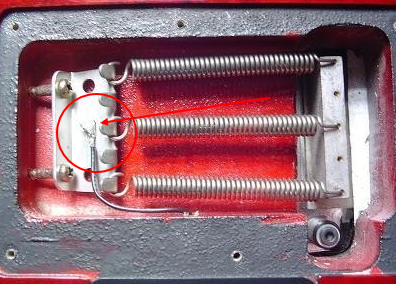

Para que quede aun más claro, te enlazo una foto donde señalo con una flecha la trasera de una guitarra con puente floyd o Fender en su defecto (es la misma conexión), donde va soldado el cable de masa.
Archivos adjuntos:
BBCode:
Subir
#7 por yodaferth el 04/03/2016

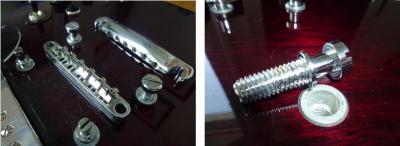

Y dos fotos una del buje del puente de una tipo Gibson.

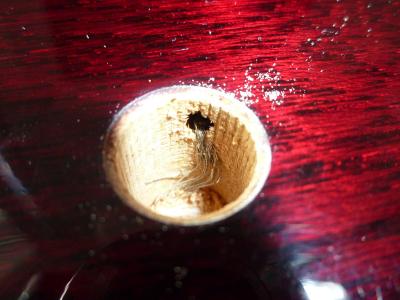

Y una vez quitado el buje, verás donde va el cable de masa, otras lo llevan en la base del buje, el caso que ese cable tiene que tocar en alguna de las partes del puente para que cierres tierra al poner las manos en las cuerdas.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#8 por yodaferth el 04/03/2016

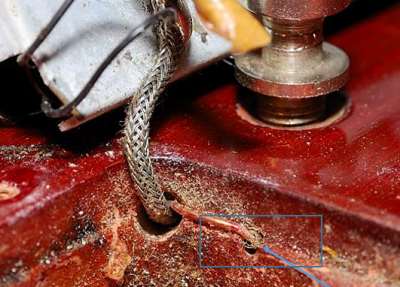

Y el cablecito de marras desde el hueco de la pastilla del puente de una guitarra con puente tipo Gibson.
Archivos adjuntos:
BBCode:
Subir
#9 por aitzo el 04/03/2016
Joder!!! Ahora si lo entiendo!!! Como para no, con el currazo q me he pegado para q lo entienda!!!! De todas formas la guitarra en cuestion es una fender telecaster jim root, q ni tiene puente flotante ni un puente como el de una lp, y lleva las cuerdas a traves del cuerpo.

Voy a ver vomo lo hago!!!!
Subir
#10 por aitzo el 04/03/2016

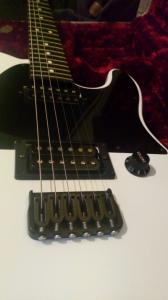

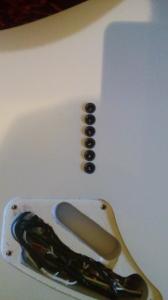

Ahí van unas fotos para aclarar un poco mi situación.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#11 por yodaferth el 04/03/2016
Generalmente en las telecaster la masa va al puente y va pelado el cable (no hace falta soldar) como en la foto primera que he puesto del cable que va al buje del puente tipo Gibson, el problema que tienes es que ese puente de la tuya no llega la placa hasta la pastilla, ya que las de las telecaster si llega y el cable se pasa por el hueco de la pastilla del puente y se pilla con el puente y ya tienes masa.

El problema que tienes tú, va a ser tener que desmontar el puente, y desde debajo; en una zona que tape el puente cuando lo vuelvas a montar, hacer un agujero hasta el hueco de la pastilla del mástil, para poder pasar un cable hasta allí y luego a la cavidad de la electónica, y soldarle a la masa del pote de tono o volumen, si lo haces con cuidado y una broca fina y larga (tiene que llegar al hueco de la pastilla del puente) ni se va a notar lo que has hecho.

Luego metes el cable y pelas la punta y montas el puente encima para cerrar el circuito y ya está. Vas a tener más suerte que si la guitarra tuviese un puente tipo Gibson, que hay que sacar el buje para poderlo hacer, con el riesgo de cascar la pintura.
Subir
