Apantallar cables pedales a masa virtual +4.5v

  • 1
#1 por TonyGT-Ibiza el 21/04/2014

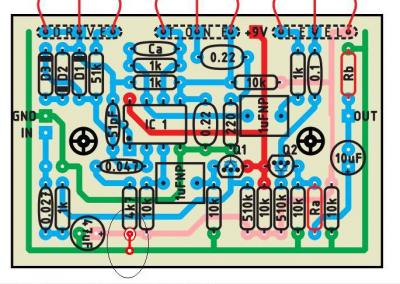

hola, tengo una duda, me he hecho el tubescreamer de tonepad con unas pequeñas variantes y la verdad es que estoy encantadisimo con el , pero cuando lo uso como booster es ruidoso, entonces he pensado meterle mano a lo que es el cableado y cambiarlo por apantallado, en el esquema veo que la pista rosa es masa virtual, pues quiero apantallaro todo lo que son cables de jack in, out y los potenciometros, apantallare todo menos el cable de alimentacion de 9v
¿las mallas coaxiales se tienen que llevar siempre a masa para apantallar ruidos o basta con utilizar otro punto para el apantallamiento como por ejemplo +4.5v masa virtual pista rosa?
gracias.
