Ampli valvular para cascos a 9V

#37 por Di Romein el 31/10/2011
alguna novedad con el amplificador?

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#38 por jaropda el 31/10/2011
Hola estoy con ello:
he tenido que pedir ayuda al autor del circuito en el foro de DIYstompboxes.com
porque no suena nada, tengo problemas con los pines de la valvula y el tranfo....
......
sigo en ello
si me puedes dar tu los numeros de los pines donde van conectados a la valvula mejor que mejor
muchas grcias
Subir
#39 por Di Romein el 31/10/2011
Puf... a ver, pero si has conectado mal la valvula igual te la has cargado... el transformador, si tienes un polímetro, mides la resistencia, donde tenga una alta resistencia, es la entrada, la otra es la salida, y la valvula, pues busca el dataseeh de la valvula, es decir pones 12ax7 dataseed y te saldrá :) haí tienes los pines y tal :)

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#40 por jaropda el 31/10/2011
si, si está conectada la valvula como me dijo el paisano por sus pines
¿como puedo ver si funciona la valvula? quitando lo de probarla en mi ampli
Subir
#41 por Di Romein el 31/10/2011
se enciende el filamento? ponle los cascos, enchufa la guitarra, y enciendele, si se ilumina el filamento la cosa va bien, si despues no suena, es que no va tan bien :)

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#42 por jaropda el 31/10/2011
No se enciende nada nunca se ha encendido nada ,dicen que no se ilumina nada en la valvula solo se oye un chisporreteo al meter tension 9 voltios
Subir
#43 por Di Romein el 31/10/2011
se oye un chisporroteo donde? en los cascos?

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#44 por jaropda el 31/10/2011
si el sonido que hace ,no es que haya chispas en el circuito pero no suena aqda
lo he montado en placa preperforada y nada me estoy cansando de esta caca.

saludos
Subir
#45 por montes el 04/11/2011

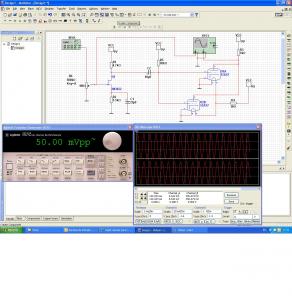

Pues he realizado una simulación y en pricipio funciona, os dejo un pantallazo de la simulación.
La entrada es de 50mVpp a 1khz a traves de un generador de funciones, que corresconde al oscilograma de la parte inferior del osciloscopio. El oscilograma de la parte superior del osciloscopio corresponde a la salida de la valvula atacando una carga ficticia de 1k, como si fuera el primario del transformador aproxi.
Vereis que a la salida contando los cuadritos son aproximadamente 3, cada cuadrito equivale a 1 voltio, con lo cual la salida es aproximadamente de 3Vpp, la ganancia es de 60.
El amigo jaropda deve tener algo mal montado, deve revisar el montaje.
Archivos adjuntos:
BBCode:

HELL AIN'T A BAD PLACE TO BE
EL INFIERNO NO ES UN MAL SITIO PARA ESTAR

Subir
#46 por jaropda el 04/11/2011
lo intentaré otro dia a ver si tengo suerte... podrias decirme:
¿como se conecta el transistor mpf 102 cuales son los numeros y nombre de las patillas?

es decir el 1 tension 9 v
el 2 entrada señal
el 3 emisor señal

muchas gracias
un saludo
Subir
#47 por montes el 04/11/2011

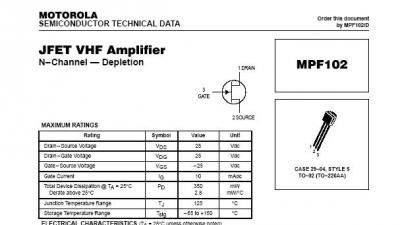

Te dejo la disposición de patas del MPF 102
Archivos adjuntos:
Patillaje MPF102.JPG
BBCode:

HELL AIN'T A BAD PLACE TO BE
EL INFIERNO NO ES UN MAL SITIO PARA ESTAR

Subir
#48 por jaropda el 05/11/2011
ok muchas gracias montes revisaré el circuito creo que en la valvula me quedaba pines sin conectar,ya os comento
¿oye como se llama éste programa que usas para probar circuitos con los componentes virtuales?

está muy interesante
saludos
Subir
Respuesta rápida

Regístrate o para poder postear en este hilo
