Ampli sencillo todo a valvulas sin trafo de salida (OTL),

#25 por luisito el 06/06/2016
Pues lo que estoy viendo es que sea viable o no el ampli, decir que fmk tiene la casa llena de válvulas NOS en cajas de a 100, sin estrenar :sorprendido: que lo he visto yo con estos ojitos y un montón de piezas.

Pero desde luego aprender, que es lo que el busca, si que va a aprender. :)

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#26 por fmk el 07/06/2016
Menudos aportes mas detallados de libro, y de guapos, alucino..

Bueno voy a empezar por lo sencillo , de hacer almenos (y complicado de encontrar), que es que con el primer esquema de los dos anteriores y un altavoz de 800 ohmios ya está el ampli listo y bien sencillito y ordenado.

La valvula de potencia la 12k5 de ese sencillo amplificador acepta una carga de altavoz de 800 ohmios ....asi que a buscar un cono,

Ya he puesto un anuncio en el foro de compro/busco jeje el primero pa mi porfa a ver si alguien tiene alguno en el desvan aunque sea pequeño vale.

Se me ha escapao alguno en ebay, pero si aun se ven por ahí al final caerá.

(Tambien tengo otro ampli o esquema no muy complejo de un otl con solo 3 o 4 tubos mas en el tanden en paralelo, mas o menos como cualquier ampli pero con algunos componentes mas claro, aunque nada del otro mundo, yo no lo veo tan complicado segun que valvula se ponga se podria economizar en précio, peso, espacio y disipación)

Para el tandem en paralelo hay quien dice que es mejor triodo y quien prefiere pentodo, ambos servirían. :roll:

Saludos.
Subir
#27 por fmk el 07/06/2016
Estoy detras de 1 altavoz de estos de philips en españa, que me han ofrecido, a ver si sale la cosa y empiezo el montaje real.
Sería muy interesante dada la facilidad al tener un altavoz de 800ohms el conmutar entre un buen trafo y otro altavoz similar o este sin trafo para ver diferencias sonoras.
Subir
#28 por fmk el 08/06/2016

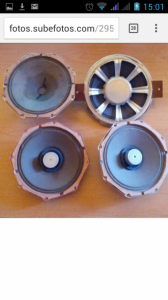

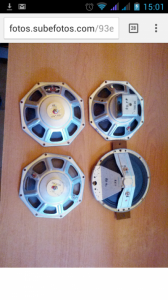

Estos son los conos de 800 ohms que utilizaré, y aptos para estos proyectos por su impedancia.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#29 por Carlos S el 08/06/2016
Yo no conocía esos altavoces hasta que tú los nombraste. Pero por la pinta que tienen me resulta inevitable pensar en que tal vez tienen el transformador dentro. Se parecen mucho a los altavoces de megafonía de 100 V, que tienen un transformador incorporado. ¿Tienes alguna información sobre cómo están hechos? ¿algún enlace en internet o algo?

Gracias.
Subir
#30 por luisito el 08/06/2016
Ya estoy viendo el cacharro este del OTL sonando, no decia yo que ya tiene los conos... :)

Si le conoceré yo al Dr Válvula :jajajaja:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#31 por fmk el 08/06/2016
Esto por ejemplo es un resumen mas visual y menos ladrillo:

https://m.youtube.com/watch?v=zO2j2RRxW5k

Son altavoces con bobina con hilo muy muy fino y de mayor costo productivo.
Algunos llevan el iman delante ademas de la bobina el objetivo era evitar alaximo interferencias en su aplicacion con televisores y con el tubo del televisor , prentan varias ventajas esa es una de ellas
Subir
#32 por fmk el 08/06/2016
Esta pagina no tiene desperdicio tampoco aborda los temas técnicos y pruebas de según ellos porque mejor sin trafo de salida...
Tienen hasta registrada su patente, muy interesante y con mucha info aunque la patente esta en ingles, y venden en esta misma page sus amplis para guitarra OTL claro.

http://milbert.com/gaga_vs_transformerized_tube_amps
Subir
#33 por fmk el 08/06/2016
Antes de meterme con el temita a nivel de ejecucion tengo que terminar otro champ con stack de tonos que estoy haciendo pal menda, bueno son dos, pero el OTL ya esta en marcha y presente

asique voy a estar un poco acupadillo con todo este tinglao, vamos.

Saludos
Subir
#34 por fmk el 13/06/2016

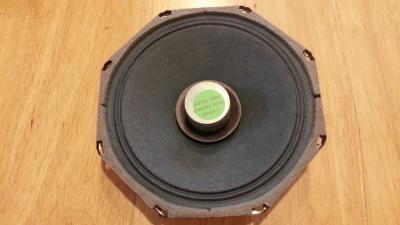

He conseguido 2 Altavoces philips nuevos de 800ohmios. A estrenar pero con bastantes años a sus espaldas.

Hay que darles un buen uso a estas preciosidades de Philips, :-))

El proyecto sigue su curso, tengo buenas expectativas en ello a medio plazo, montaré varios uno para guitarra y otro hiffi.
Archivos adjuntos:
BBCode:
Subir
