Alguien sabría cómo reparar un theremin?

#1 por vpinzon6 el 08/07/2015
Hace un par de semanas compré un theremin de segunda mano que me enviaron desde USA. Es totalmente artesanal y llevaba acoplado un alimentador de tipo americano. Cuando llegó compré un adaptador europeo pero no me dí cuenta de que el voltaje de entrada del alimentador era inferior. Al enchufarlo hizo emitió el sonido que debía hacer durante un instante y ... kaput. Probamos a desconectar el alimentador americano por si era esto lo que se había fastidiado y sustituirlo por uno europeo con el mismo voltaje y amperaje pero sigue sin hacer nada. Necesito a alguien que pueda determinar qué componentes han petado y sustituirlos, es decir, hacer que funcione.

En cuanto pueda subo fotos del interior.

Por favor necesito alguien que me lo repare.
Subir
#2 por yosualogan el 08/07/2015
Estaría bien ver alguna foto de la placa del circuito, por la zona de entrada de la corriente.
Un saludo
Subir
#3 por vpinzon6 el 09/07/2015

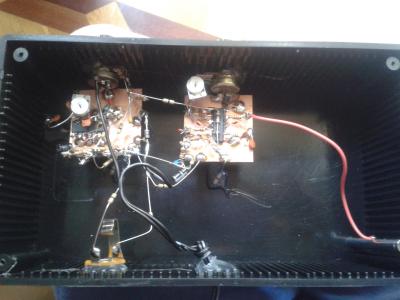

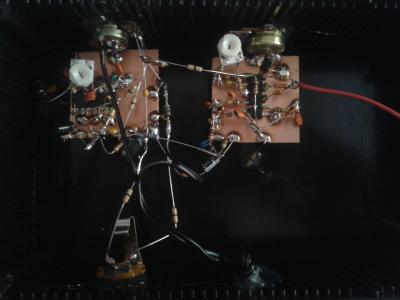

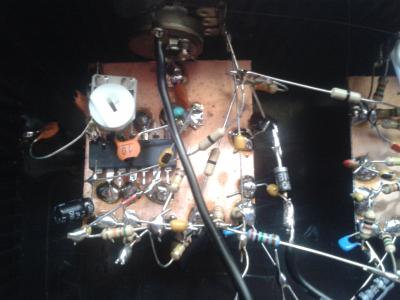

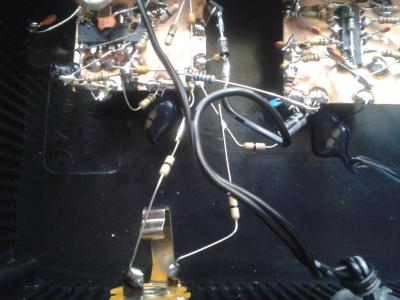

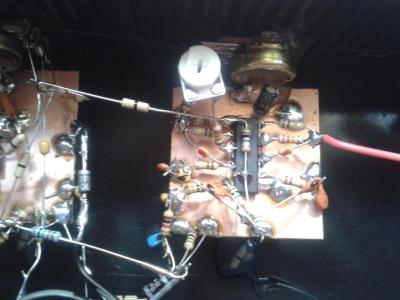

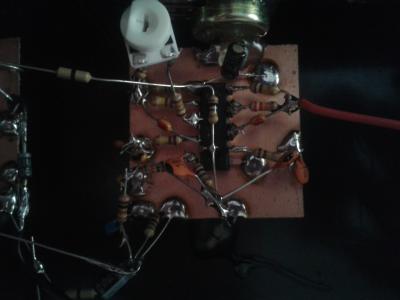

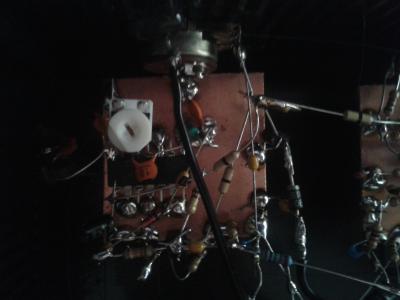

Pues aquí están las fotos:
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#4 por vpinzon6 el 09/07/2015
Si alguien quiere algún detalle con más precisión no tiene más que decirlo. ;)
Subir
#5 por toni diaz el 09/07/2015
Valla maraña de componentes! Haber primero lo primero mide tensión alterna antes del puente rectificador, y continúa a la salida. Si da correcto busca los componentes activos transistores, diodos, no creó que lleve integrados en un diseño de los años 30 jeje. si no sabes testearlos sustituyelos... Son muy baratos

IN TUBE WE TRUST

Subir
#6 por yosualogan el 09/07/2015
Hola, yo comprobaría por el orden en que entra la corriente primero el diodo 1n00? y despues el transistor que parece que está a continuación.

un saludo
Subir
#7 por despista2 el 09/07/2015
yosualogan escribió:
despues el transistor que parece que está a continuación.

Por la ubicación y el conexionado, no se trata de un transistor sino de un regulador 78LXX. Es el que tiene todas las papeletas para haberse roto.
Subir
#8 por yosualogan el 09/07/2015
#7
Totalmente de acuerdo.
Subir
#9 por vpinzon6 el 09/07/2015
Escribís música para mis oídos...
