#13 por mahony el 12/12/2012
Pues claro, a mi tambien me aclaraste mucho amigo Ikazategi
Subir
#14 por phakkito el 12/12/2012
Mi aporte al tema....

creo que te ayudara amigo mahony....

como veras, incluso la ventilacion de la bobina se calcula, tal como comenta Jon.

y como siempre, temas que son una ingieneria en si mismas :D :D


espero te sirva de ayuda

saludos
Archivos adjuntos:

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#15 por mahony el 12/12/2012
Maestro Pakkito!! Estabamos esperando por ti para las conclusiones, exactamente son ingienerias en si mismas, es la pura verdad!! Lo que nos adjunta es la constrccion de un altavoz experimantal a partir de 2 CD?, es eso o se te escapo en otro adjunto?, si es eso (casualidad que usa tambien un calibre de 0,20mm?) mas o menos es lo que sabiamos de como funciona un parlante, la duda estaba en el calibre de la bobina del parlante que nunca imagine que fuera de tan poco calibre para parlantes grandes, y como es capaz de soportar las altas corrientes que circulan (ya nos pusimos de acuerdo que es energia), ese es el pollo de la cuestion.
Manolo quiero aprovechar para que te pases por lo del bassman con valvulas rusas que tengo unas consutsa que hacerte, por que me oscila cuando le pongo la realimentacion.
Y darte las gracias y a todos por el interes de aclarar las dudas
Subir
#16 por mahony el 19/12/2012
Bueno como no puedo quedarme tranquilo segui investigando y aqui deje el resultado, es la traduccion de un articulo de una pagina Elliot Sound, ya me diran sino puedo seguir poniendala por el derecho de autor:

introducción
Cuando un woofer o tweeter falla durante el uso, la gente a menudo dice que ha "volado" o "quemados". Pero la situación real y lo que realmente hace que los altavoces fallen de repente es un tema que rara vez se explica en detalle.
Debido a la falta de información sólida, extraños mitos y la ciencias ocultas abundan acerca de los errores de ls altavoces, y estos mitos a veces son explotados por quienes ofertan y repararan los altavoces en detrimento de sus clientes.

Aquí está una lista de los tipos más comunes de fallas de un altavoz , en orden aproximado de probabilidades.

Daños sobrecalentamiento de la bobina del altavoz
Alimentación y la falta de cable flexible
Pegamento fracaso de los adjuntos de voz bobina
Fallo mecánico de la estructura de cono
Objetos extraños en el hueco del imán
Fallo mecánico de la estructura de imán
Agotamiento por encima de excursión del cono.

Mientras que el primer elemento de la lista es el enfoque principal de este artículo, los otros temas también están cubiertos. Muchos pueden pensar que la información que aquí no es posible que tenga razón, pero estos son los hechos. Mucho de lo que usted puede leer en otra parte o es una ilusión o fantasía - dos materias primas que abundan en la red.


1 - Datos de bobina móvil del altavoz
Las Bobinas del voz Altavoz se enrollan con alambres ya sea de cobre, aluminio o cobre revestido de una capa de aluminio (CCA). El cable puede ser de sección redonda o, a veces un cable plano. El aluminio tiene la mitad del peso que uno de cobre para la misma resistencia así que se prefiere para los Altavoces de alta eficiencia y diafragmas de bocinas. En todos los casos, el alambre está revestido de un material aislante, generalmente un esmalte sintético. En el caso del Alambre de aluminio el anodizado puede ser simplemente un método para proporcionar suficiente aislamiento

Cuando una corriente pasa a través de la bobina del altavoz, se genera calor. La cantidad de calor en vatios está dada por la fórmula muy simple:

P = I ² R - donde I es la corriente RMS y R es la resistencia real de los alambres de la bobina a cualquier temperatura
Con cualquiera de los cables de cobre o aluminio en uso, el valor R se incrementa linealmente en un 0,4% por cada aumento de grado C de temperatura. Esto significa que el valor de R se duplica si la temperatura de la bobina entera aumenta en 250 ° C.



-------------------------------------------------- ------------------------------
2 - Construcción de la Bobina de un altavoz
Las Bobinas de voz se enrollan moldes o soportes cilíndricos cortos hechos de una variedad de materiales: de papel - la más antigua y más barato.
Altavoces de grandes potencias suelen utilizar moldes o soportes de aluminio y, más recientemente, los plásticos de alta temperatura como Kapton. La fibra de vidrio es también bastante común . De estos materiales, el aluminio es generalmente el mejor, debido a que es térmicamente conductor y actúa como un disipador de calor para la bobina móvil. No es un disipador especialmente bueno, porque es pequeño y de material delgado, pero ninguno de los otros Moldes o soportes comunes tienen alguna habilidad como disipador
Archivos adjuntos:
BBCode:
Subir
#17 por mahony el 19/12/2012
ahh continuara
Subir
#18 por guitfan el 19/12/2012
Hay algunos fallillos por la traducción, y no llego a entender todas las expresiones. Me tengo que imaginar qué querrían decir que fuese más acertado. ¿El texto orginal está en inglés? Si es así, por favor, añade el enlace al texto. Te lo agradecería. Además así referencias respetuosamente la fuente de la información.

Saludos y gracias
Subir
#19 por mahony el 19/12/2012
Disculpa que no lo revise bien:

Mira ver asi. Si, el texto original esta en ingles y hay palabras que no la reconoce el traductor, es la pagina de Elliot sound
y el articulo se llama. "Speaker Failure Analysis"


introducción
Cuando un woofer o tweeter fallan durante el uso, la gente a menudo dice que ha "volado" o "quemados". Pero la situación real y lo que realmente hace que los altavoces fallen de repente es un tema que rara vez se explica en detalle.
Debido a la falta de información sólida, extraños mitos y la ciencias ocultas abundan acerca de los errores de ls altavoces, y estos mitos a veces son explotados por quienes ofertan y repararan los altavoces en detrimento de sus clientes.

Aquí está una lista de los tipos más comunes de fallas de un altavoz, en orden aproximado de probabilidades.

Daños por sobrecalentamiento de la bobina del altavoz
Falla por alimentación y la rotura del cable flexible
Falla por el pegamento utilizado
Fallo mecánico de la estructura de cono
Objetos extraños en el entre hierro del imán
Fallo mecánico de la estructura de imán
Agotamiento por encima de excursión (recorrido) del cono.

Mientras que el primer elemento de la lista es el enfoque principal de este artículo, los otros temas también están cubiertos. Muchos pueden pensar que la información que aquí no es posible que tenga razón, pero estos son los hechos. Mucho de lo que usted puede leer en otra parte o es una ilusión o fantasía - dos materias primas que abundan en la red.


1 - Datos de bobina móvil del altavoz
Las Bobinas del altavoz se enrollan con alambres ya sea de cobre, aluminio o cobre revestido de una capa de aluminio (CCA). El cable puede ser de sección redonda o, a veces un cable plano. El aluminio tiene la mitad del peso que uno de cobre para la misma resistencia así que se prefiere para los Altavoces de alta eficiencia y diafragmas de bocinas. En todos los casos, el alambre está revestido de un material aislante, generalmente un esmalte sintético. En el caso del Alambre de aluminio el anodizado puede ser simplemente un método para proporcionar suficiente aislamiento

Cuando una corriente pasa a través de la bobina del altavoz, se genera calor. La cantidad de calor en vatios está dada por la fórmula muy simple:

P = I ² R - donde I es la corriente RMS y R es la resistencia real de los alambres de la bobina a cualquier temperatura
Con cualquiera de los cables de cobre o aluminio en uso, el valor R se incrementa linealmente en un 0,4% por cada aumento de grado C de temperatura. Esto significa que el valor de R se duplica si la temperatura de la bobina entera aumenta en 250 ° C.



-------------------------------------------------- ------------------------------
2 - Construcción de la Bobina de un altavoz
Las Bobinas de un altavoz se enrollan sobre moldes o soportes cilíndricos cortos hechos de una variedad de materiales: de papel - la más antigua y más barato.


Los altavoces de grandes potencias suelen utilizar moldes o soportes para sus bobinas de aluminio y, más recientemente, los plásticos de alta temperatura como Kapton. La fibra de vidrio es también bastante común. De estos materiales, el aluminio es generalmente el mejor, debido a que es térmicamente conductor y actúa como un disipador de calor para la bobina móvil. No es un disipador especialmente bueno, porque es pequeño y de material delgado, pero ninguno de los otros Moldes o soportes comunes tienen alguna habilidad como disipador

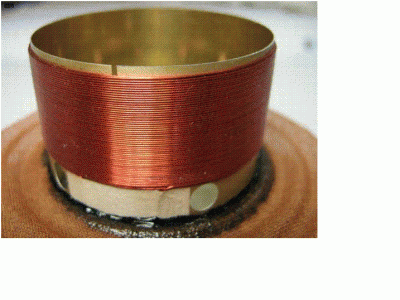

Bobina sobre soporte de aluminio


Para hacer frente a las fuertes fuerzas de tracción, el alambre de la bobina debe estar físicamente fijo en su lugar por un adhesivo aplicado antes de su solidificación.
Es crucial que este adhesivo sea capaz de soportar altas temperaturas sin que se ablande o se encienda. Los mejores adhesivos disponibles (epoxi o de poliéster /resinas de poliuretano) puede soportar temperaturas reales de hasta 250 ° C - al menos en el corto plazo.

El calor generado en la bobina del altavoz se pierde en el aire y en la estructura del imán que rodea la bobina. El mecanismo principal es la conducción (ayudado por convección) a través del pequeño entrehierro de las piezas polares del imán a cada lado de la bobina. El material magnético de la pieza polar esta hecho de hierro dulce, ya que es el mejor material para el trabajarlo fácilmente, mientras que el imán en sí está hecho de Alnico 5, ferrita o más recientemente de neodimio.

Muchos woofers de potencias grandes, tienen un agujero en el centro de la pieza polar por el cual el aire se bombea de atrás y hacia delante durante el trabajo del altavoz a bajas frecuencias y esto ayuda a reducir la temperatura de bobina del altavoz. Sobra decir que si el altavoz se utiliza para frecuencias medias y altas hay poco movimiento del cono y no hay efecto de bombeo, por lo que el mecanismo de refrigeración sólo es por conducción / convección.
Algunos fabricantes (aunque muy pocos) han utilizado pequeños ventiladores para forzar la circulación de aire. Éstos normalmente se alimentan de la señal de audio, utilizando un rectificador simple y un filtro, con la capacidad de limitar la tensión al ventilador a un valor seguro. También ha habido algunos arreglos extraños - por ejemplo con el conjunto de imán (con disipador de calor) montado en el frente del cono así que se pone fuera de aire (frío) en lugar de el aire potencialmente caliente en el interior del recinto del altavoz.
