Ajuste, nivelación y calibrado de guitarra.

#1 por beethoven el 20/01/2008
Hola Compañeros,
Éstos últimos fines de semana he estado intentando ver qué podia mejorarle a la guitarra barata que compré para quitarle las piezas y utilizarlas para la que estoy construyendo. La filosofia es....si no soy capaz de reparar o mejorar algo a ésta, ¿cómo voy a ser capaz de hacer una completa?.
Todo empezó porque en algunos trastes determinadas cuerdas rozaban con los trastes y hacian ruido, ademas al pisar en el penúltimo traste la primera cuerda, el sonido era el correspondiente a pisar en el último, con lo cual los trastes no estaban nivelados, evidentemente.
Bien, basándome en las explicaciones de Frasco en sus videos, así como en varios post del foro me atreví a ello.
Primero comprobé la curvatura del mástil, ví que estaba un poco convexo (no lograba pasar la cuerda del 0,009 por debajo del traste 8 al apoyar una regla entre el 1 y el 12-15), señal de que el alma está demasiado tensa, pero, para mi sorpresa, cuando fuí a tocar el alma comprobé que estaba completamente suelta, de hecho podia mover la tuerquecilla con la mano, incluso quitarla.
Además de ésto, con unos trozos de plantilla perfectamente rectos fuí comprobando la nivelacion de los trastes y ví que habia muchos muy altos respecto de sus vecinos (comprobando de 3 en 3 y viendo si cabecea la plantilla al apoyarla sobre ellos).

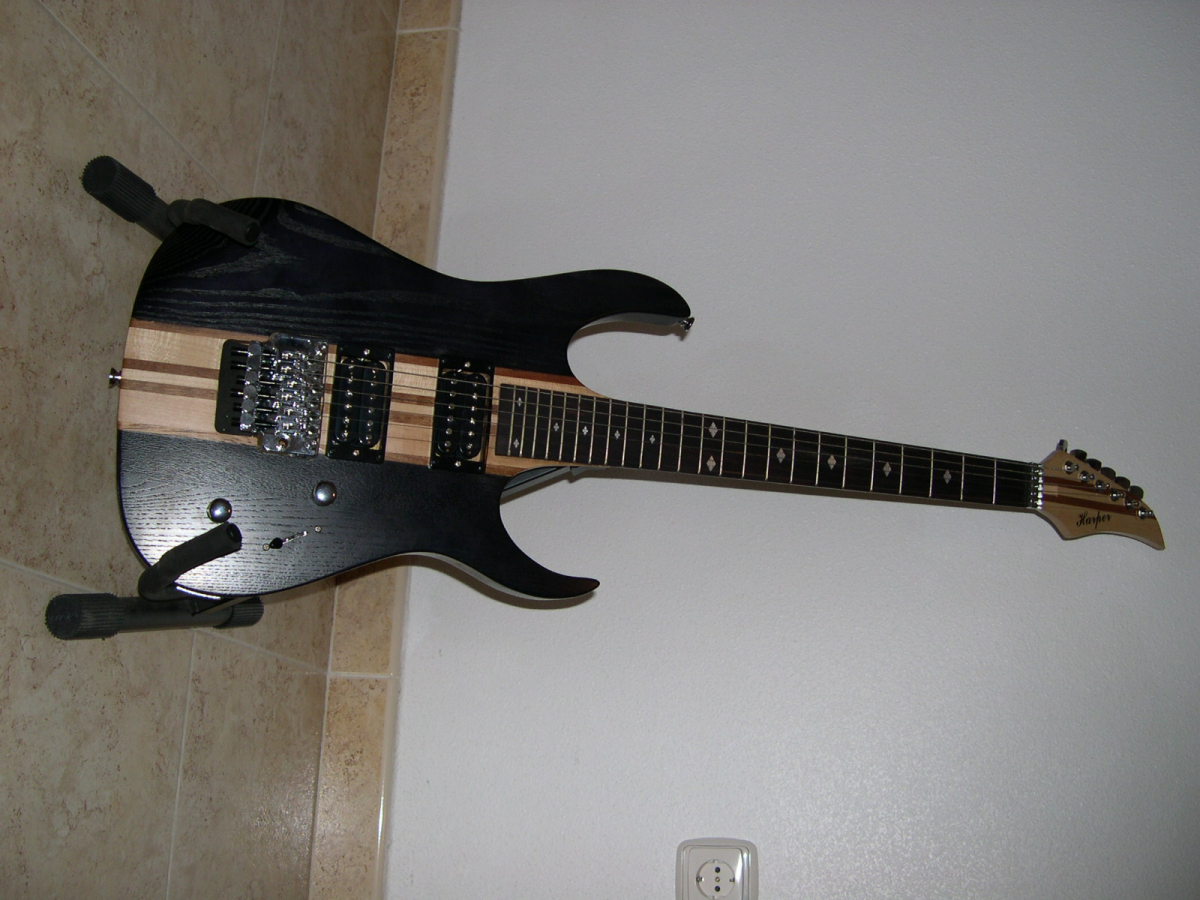

Ésta es la guitarra.

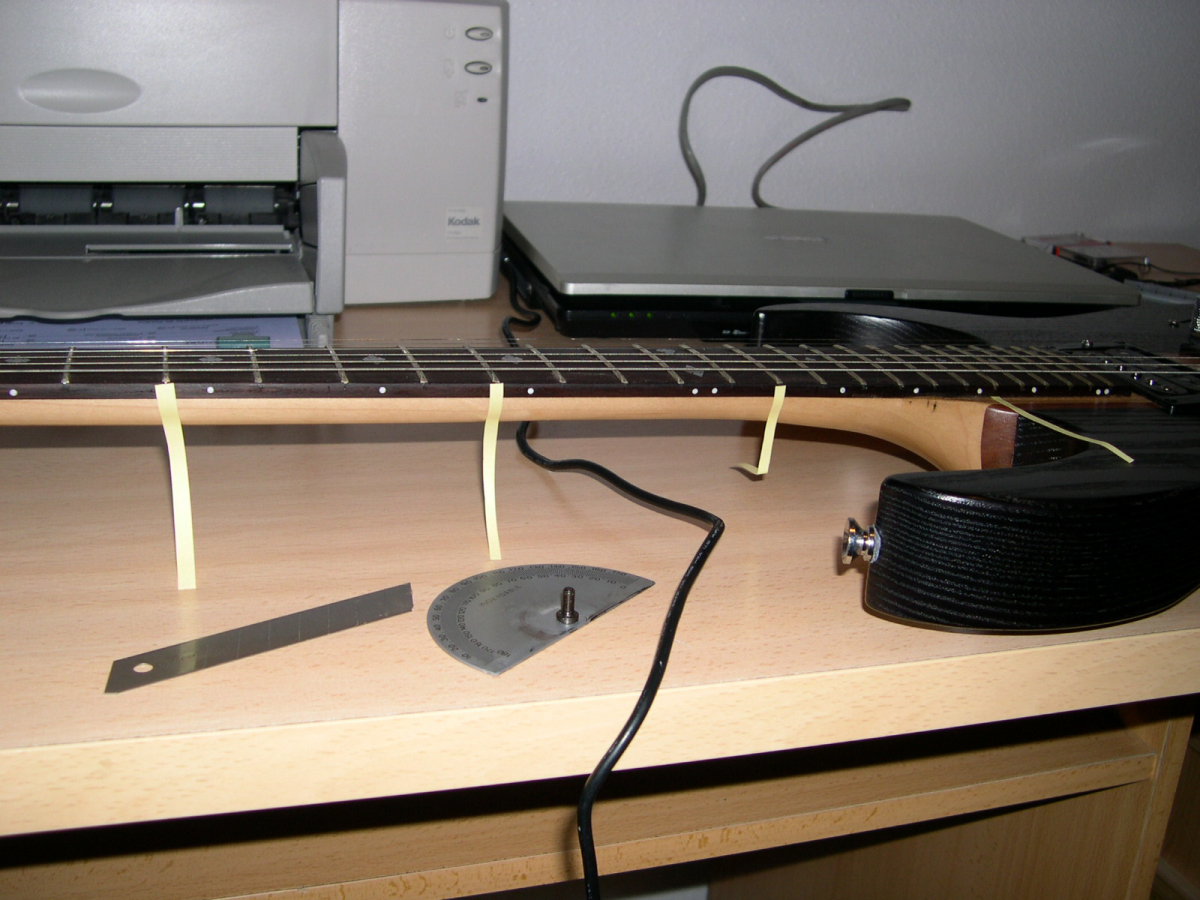

Éstos son los trastes que a priori estaban altos.

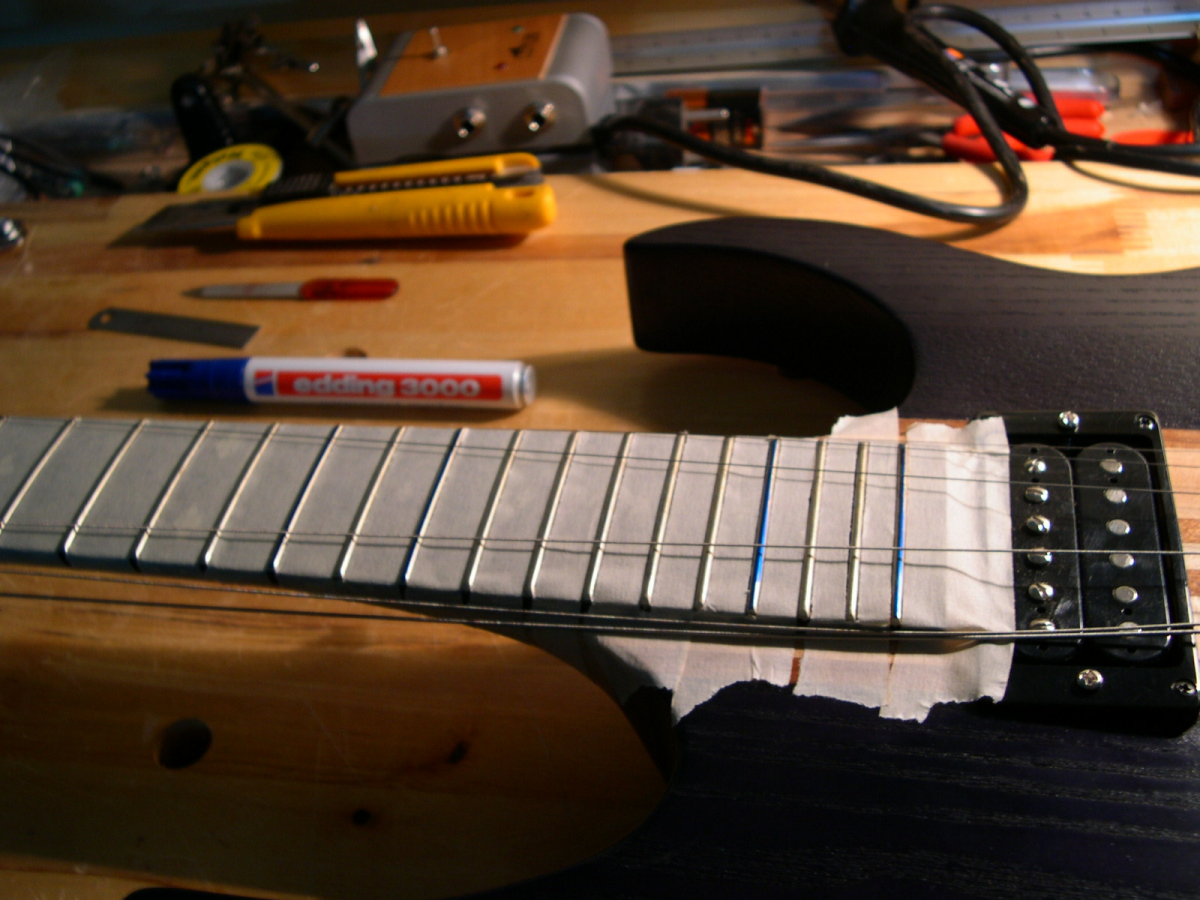

Lo primero que hice fué forrar la parte de madera con cinta de carrocero, la cual a lo largo del proceso tuve que ir reponiendo ya que tanto abrasivo se la comía como si fuese mantequilla.


Posteriormente comencé a limar los trastes con una lima plana de matricero, pero versión barata de alcampo (viene un juego de 6). Con ésta fuí comiendo traste hasta que dejaba de cabecear la plantilla. Ya que los trastes no estaban bien nivelados, al limarle a uno, donde antes no cabeceaba, despues si lo hacia, con lo cual al final tuve que limar todos los trastes.

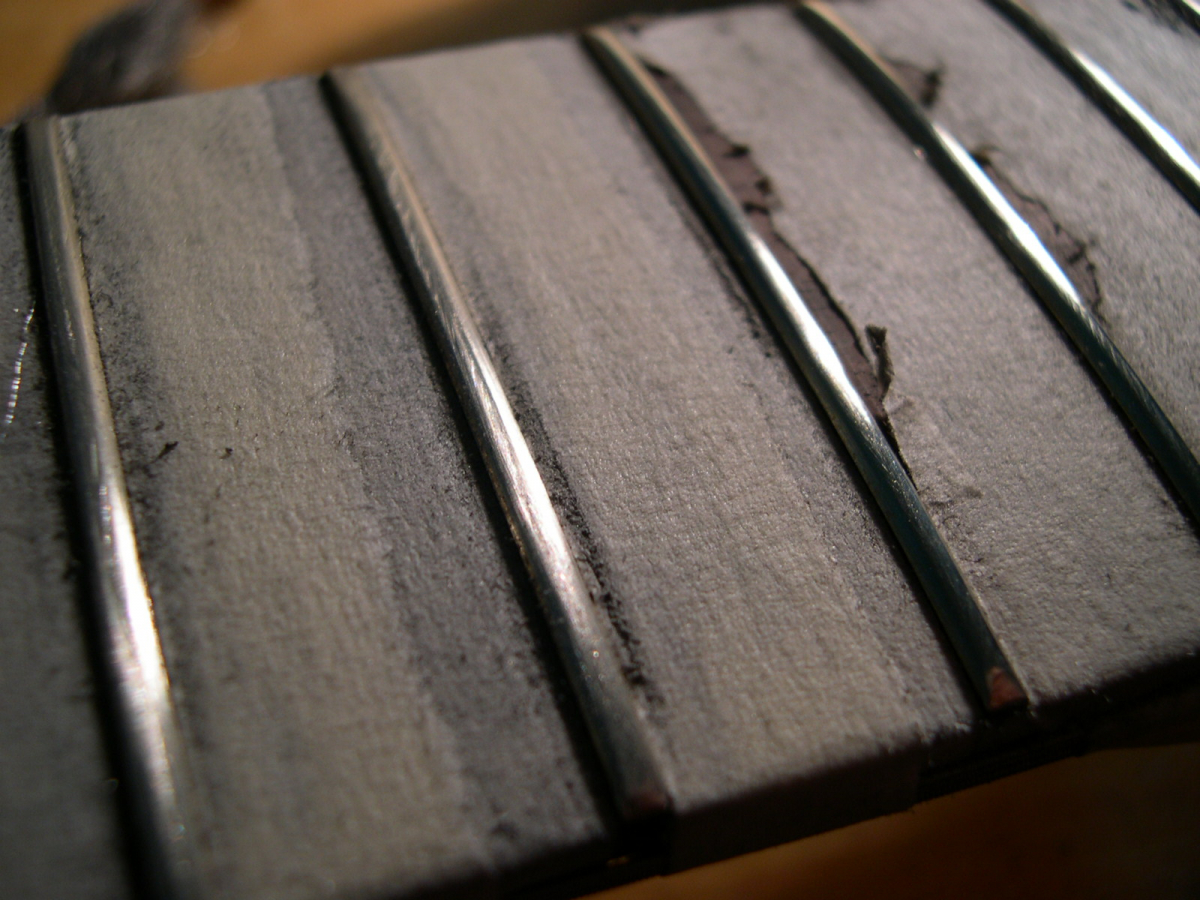

Como se puede comprobar, los trastes quedaban planos. Una vez nivelados éstos, con la misma lima le fuí dando forma curva, es decir, limar un poco por los lados evitando generar aristas y eliminando las dos que ya había. Después le pasé con una lija de grano 500 fijada sobre un taco de madera para ayudar la fase de redondeo. Después le di otra pasada con lana de aluminio la cual ya dejaba bastante bien el traste, aunque todavía no pulido.

Posteriormente con la dremel y el accesorio de fieltro para pulir y con la ayuda del abrasivo de pilido le di la última pasada y los resultados son los de las siguientes fotos.



Bueno, y vale por hoy, espero que os guste y que le sirva a alguien de ayuda, no es tan dificil como parece, solo se necesita tiempo y paciencia.

Saludos y ya seguiré otro dia.
Subir
1
#2 por frasco el 20/01/2008
¡¡¡Ostras.... vaya currelo!!! :shock:

Yo no lo habría hecho con una lima ni de coña, pero te ha quedado bien y has solucionado el problemas... Cojonudo.

Por cierto, la guitarra será barata, pero es preciosa ¿marca modelo y precio?

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#3 por JmFernandez el 20/01/2008
Buen trabajo, ademas has tomado tus precauciones y has tenido en cuenta el recoronado del traste..

+1 para ti

---------------------------------------------------------------------
JmFernadez - Co-administrador - http://WWW.GUITARRISTAS.INFO

Subir
#4 por trino el 20/01/2008
Lindo trabajito te pegaste eh :ok:

El mástil quedó bastante bien me parece, en las ultimas fotos parece que en partes tiene o "huecos" o "montañas", pero puede ser que sea efecto de la luz y/o el flash.
Ojalá veamos esto terminado pronto ;)

Mucha suerte :saludo:

http://www.guitarristas.info/foro/image.php?type=sigpic&userid=2357&dateli ne=1192016860

Subir
#5 por Ikazategi el 20/01/2008
esto es muy muy interesante..

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#6 por beethoven el 21/01/2008
Hola compañeros, me alegro que os guste el trabajo que estoy haciendo, por cierto, se me olvido comentar que antes de dar la pasada de pulido con la dremel le di otras dos pasadas de lija con granos del 1500 y 2400, ésto ya los dejaba casi pulidos.
Aquí os dejo una foto con los útiles de lijado, y otra con la lima de matricero.

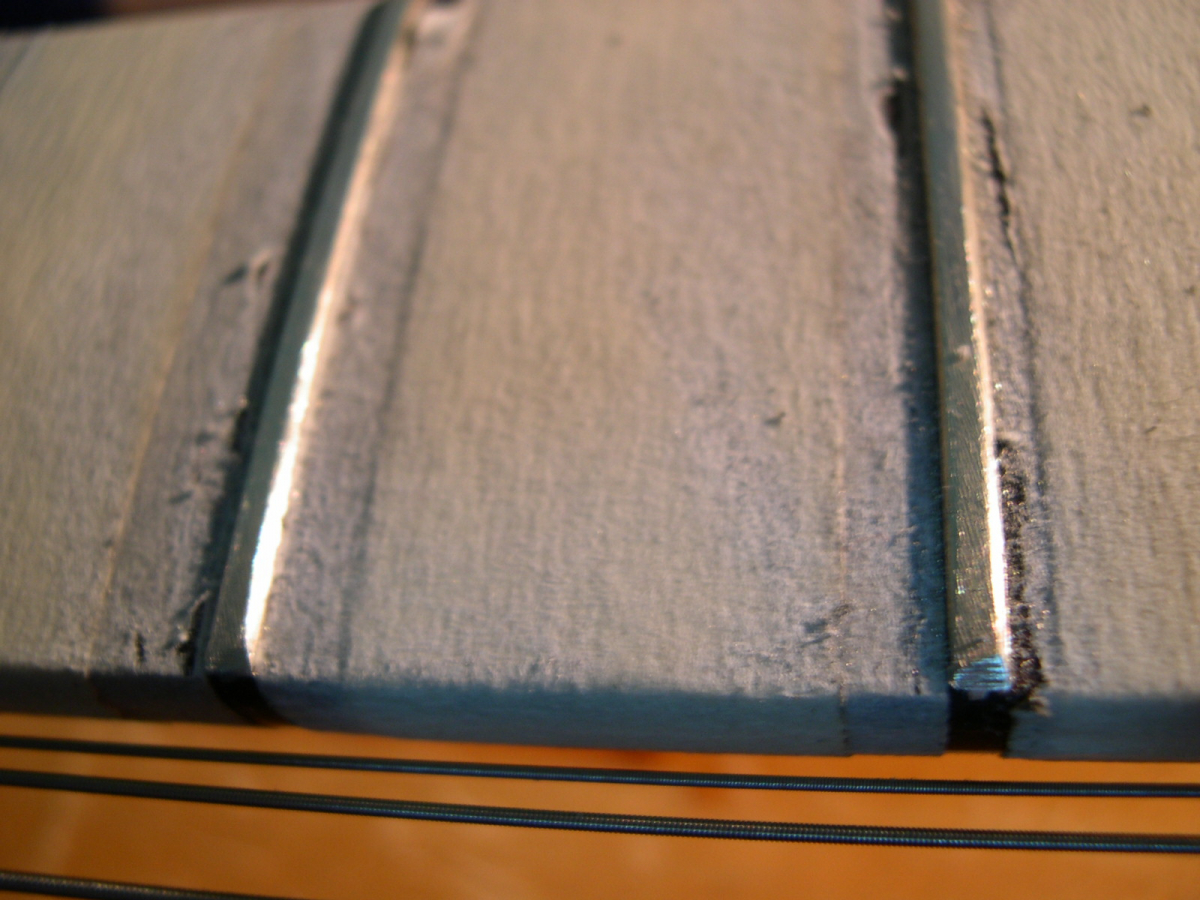

En las siguientes fotos se puede apreciar la diferencia de acabado de los trastes antes y despues de pasar el estropajo de aluminio y las lijas de grano 1500 y 2400.



Por cierto Frasco, la compré por internet en una tienda de ebay de Alemania, pujé por ella y me costó con gastos de envio incluidos 156 €. A ver si tengo un rato y localizo la tienda y te envio el link.
Saludos, ya os seguiré contando.
Subir
#7 por frasco el 21/01/2008
Acabo de seguir tu paso a paso...

Lo tengo en video y lo montaré junto con el montaje de la "miserbreakers" mi guitarrilla de viaje.

He de decir que chapó...

No necesité tantas lijas y no me hizo falta lima de ningún tipo.

Usé una del 400 (atada a un taco estrecho y largo) para igualar los trastes (en mi caso uno estaba hundido y rebajé todos los mas agudos que trasteaban incluso con las cuerdas altas desde el puente).

Repasé con lija de 400 y después 1200 en el mismo taco para recoronar. Terminé con pasta de pulir carrocerías sin siliconas y la almohadilla de fieltro con el minitorno (dremell).

Ahora los que he lijado están mucho mejor que los que no lo hice. En los antiguos se aprecian invaginaciones por desgaste mientras que los recién lijados son lisos y brillantes.

Hasta que no termine de pintar la guitarrita no podré comentar si el resultado fué efectivo, pero al menos en aspecto es impresionante....


Es una operación para hacerla con delicadeza y tranquilidad pero a priori, no me resultó nada complicada.

Mil gracias.

Pd.- te iba a dar un mas uno, pero me dice que no puedo votar dos veces el mismo tema :D

:saludo:


PPD.-

un par de fotitos del detalle:

Trastes sin lijar donde vemos el desgaste:

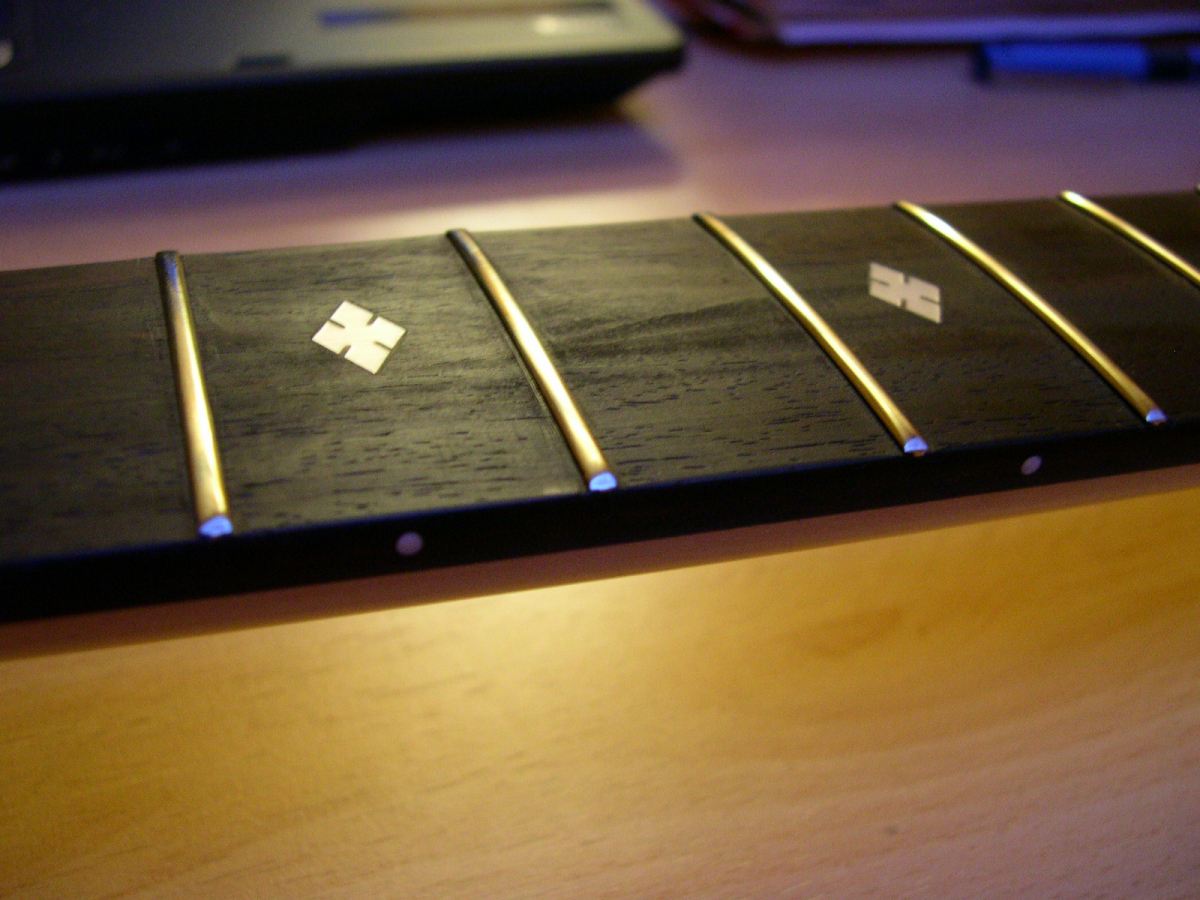

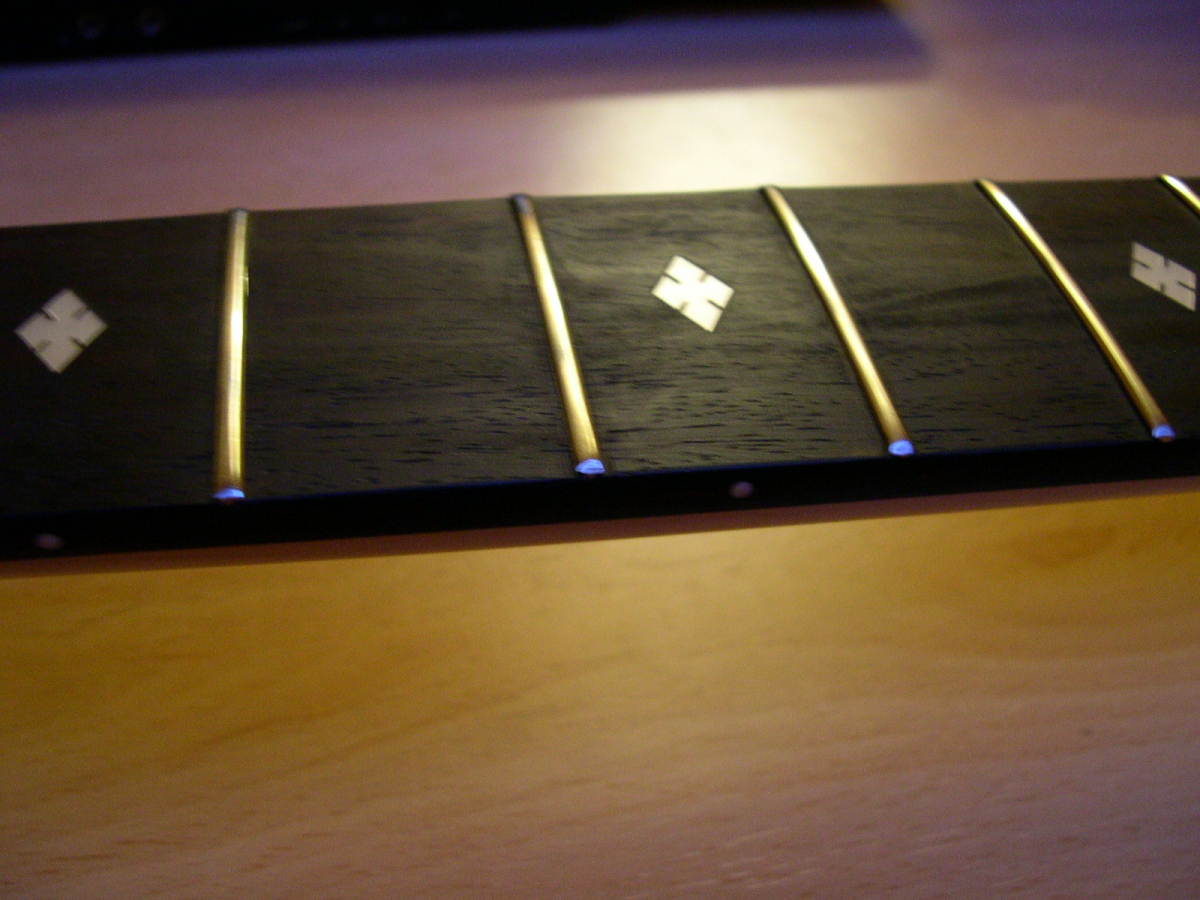

Trastes una vez lijados, recoronados y pulidos:


:saludo: de nuevo.

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#8 por beethoven el 25/03/2008
Hola a todos,
Bueno, en éste proyecto todavía estoy trabajando, tened en cuenta que esmi banco de prurebas.
Lo primero es decirte Frasco que la marca es Harper, es decir, sin padre ni madre reconocidos, la compré por e-bay a la siguiente tienda.
http://search.ebay.es/_W0QQcatrefZC12QQfrtsZ0QQsassZgigimusic100

Los modelos los van cambiando, supongo que depende que qué modelos fabriquen, pero he visto algunos modelos muy guapos a muy buenos precios, incluso SG de doble mástil.

Bueno, ahora a lo que voy, a la guitarra también le hice las operaciones de apantallado, tal y como lo recomienda Frasco en sus post. También he nutrido el mástil con el fast fret y el resultado ha sido muy gratificante, entre unas cosas y otras parece otro mástil.
Aquí os dejo unas fotos del proceso de apantallado. Como podeis ver, no fué necesario apantallar el hueco del floyd ya que no está unido al de las pastillas. El resultado fué espectacular, el poco ruído que hacía la guitarra desapareció por completo.







Todavía me queda una cosilla por solucionar, me sigue trasteando la 5ª cuerda en los primeros 6 trastes, pero no puedo aflojar mas el alma ya que si lo hago la dejo suelta. El trasteo es insignificante, de hecho no se trasmite al ampli, pero quiero que desaparezca sin subir la acción que la tengo en 1,8mm en el traste 12. Me da la impresión de que tengo el traste 7 un poco elevado, voy a probar a limarlo un poco a ver si lo consigo.
¿Se os ocurre alguna otra cosa?

Ya os iré contando, saludos.
Subir
