Ajuste de bias en Bugera 333-XL 212

  • 2
#13 por charly_metal el 03/03/2011
Muchas gracias, lo llevare con un tecnico para que lo revise, yo digo que es eso, pero pues yo no le se a eso de la electronica :oops: soy mejor tocando la guitarra, jejeje.
Subir
#14 por nocturnio el 04/06/2013
phakkito escribió:

Respecto a la tension , al ser un metodo indirecto por resistencia/tension, eso te indica que a una mayor tension, un mayor consumo del sistema.


Leyendo esto me asalta una gran duda, ¿se puede utilizar el metodo tradicional con el bias master en vez del polimetro para ajustar el bias a un Bugera 333xl?
Esto es, si nos guiamos por este calculador http://www.webervst.com/tubes1/calcbias.htm, rellenamos los campos que nos pide ¿seria correcto? Por ejemplo supongamos que el Bugera tiene un voltage de placa de 475 y le vamos a poner unas 6l6gc:

CLASS.....TUBE TYPE......PLATE VOLTAGE
AB...........6L6GC ...........475V ....................................CALCULATE BIAS 44,2 mA

Esto no da una lectura negativa por eso tengo esta duda.
Subir
#15 por nocturnio el 04/06/2013
phakkito escribió:
Mas tarde puedes probar a dejarlo sobre los -45v

Aqui indicas un valor negativo mientras que en las tablas del Bias Bugera no hay valores negativos. :roll:
Subir
#16 por nocturnio el 13/06/2013
Bueno pues al final me he documentado por otro sitio y he realizado el trabajo sin problemas, la verdad es que es muy sencillo (mucho mas que cuando se lo hice a mi 5150) En el mismo manual del cabezal te indica como lo debes de hacer, incluso la posicion en la que colocar el selector del multimero, en este caso el cacharro es un Bugera 333xl de un amigo mio y asi se ha desarroyado todo.

Con el cabezal apagado le he cambiado las valvulas originales por unas TAD 6l6GC.


Despues he puesto el selector de tipo de valvulas del cabezal en la posicion 6l6GC, lo he encendido con todos los potenciometros a 0 y he medido con el multimetro, me daba -52v, el fabricante recomienda -55v, con el pote ajustable lo he dejado en esa medida.

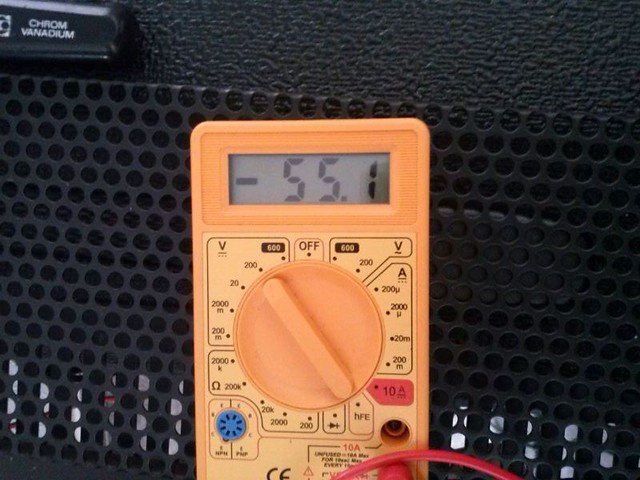

Tenia una pequeña oscilacion entre -55.0v y -55.1v lo cual es irrelevante.
Subir
#17 por Da Capo el 26/07/2013
Tengo que hacer lo mismo pero en un 333 (sin XL). He encontrado esta tabla, pero no sé que es el "tube grade":
BIAS VOLTAGES FOR THE BUGERA MODELS
333 / 333-212
333XL / 333XL-212
6260 / 6260-212
6262 / 6262-212
Bias Voltage at BIAS TEST RCA terminal

Tube Grade 6L6-GC (5881) EL34 (6550A)
A 44.3 V 38.7 V
B 45.8 V 39.7 V
C 47.2 V 40.7 V
D 48.7 V 41.7 V
E 50.2 V 42.7 V
F 51.6 V 43.7 V
G 53.1 V 44.7 V
H 54.6 V N/A
Subir
#18 por nocturnio el 26/07/2013
El 333 y 333xl son practicamente iguales, haz el cambio de valvulas y el ajuste del bias como os he indicado mas arriba y no tendras problema. Olvidate de esas tablas.
Subir
