6N2P vs 12AX7

kaazad
#25 por kaazad el 04/07/2013

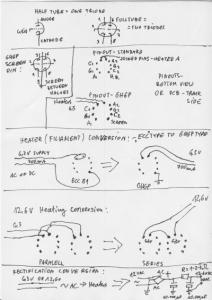

Te adjunto imagen de las formas de cableado de una valvula de las mismas caracteristicas de la 6N2P

Sacado de esta pagina http://lampizator.eu/UPGRADE/upgrade%20noval%20tubes%20to%206H6P.html

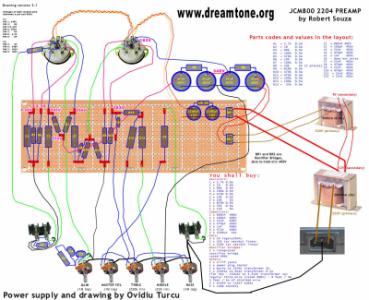

Y te subo el esquema
Archivos adjuntos ( para descargar)
electric layout.jpg
Subir
OFERTASVer todas
  • Boss Katana 50 MKII
    249 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
Tonyguitar
#26 por Tonyguitar el 04/07/2013
¿es un preamp del jcm800 tambien?

ehh, mirandolo asi un poco rapido el circuito de filtrado y estabilizado de alimentacion ya cambia jeje, no me extraña que este si fuese bien, es diferente.
Subir
kaazad
#27 por kaazad el 04/07/2013
TonyGT-Ibiza [BAJA MI C.D] escribió:
pasame el enlace para verlo porfas, si lo hiciera igual que el de gak pero punto por punto pero los 6condensadores de 350v de 47uf los pusiera de 470 que son los que tengo pasaria algo?
estabilizaria mejor no?


470 que? voltios ó uf
Subir
Tonyguitar
#28 por Tonyguitar el 04/07/2013
470uf




oye tio, muchas gracias, esta acojonante el esquema que me has puesto, te viene hasta como trenzar los hilos y todo.
Subir
kaazad
#29 por kaazad el 04/07/2013
Demasiado filtrado, ten en cuenta que esos cuatro condensadores de 47 uf sustituyen los dos dobles de 50uf que lleva el JCM 800 original, con ese tamaño de condensadores que tienes, no se que clase de problemas te podian dar.
Subir
kaazad
#30 por kaazad el 04/07/2013

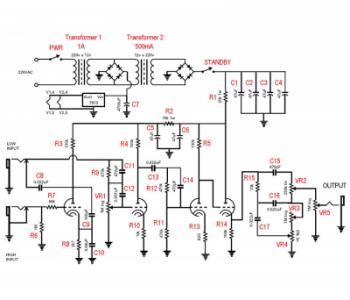

Te puede parecer diferente pero es el mismo Shematic del de Gak.

Y esta colgado en el foro desde que hice el previo, sobre 5 años
Subir
Tonyguitar
#31 por Tonyguitar el 04/07/2013
hombre, yo he revisado las conexiones de los componentes asi un poco a ojo y he visto diferencias entre este y el de gak, ya no me refiero a las conexiones de punto por punto, me refiero que cambian unas cuantas cosas, de todos modos lo voy a imprimir y a estudiar detenidamente para compararlo con el esquema teorico de gak para poder ver bien donde estan las diferencias,
piensa que el ruido del gak es hum de alimentacion, es un problema de filtrado o de fuente o de lo que sea, quizas el problema este en la chapuza de usar 2 trafos de 220v 12 enfrentados, pero yo creo que el problema del ruido parte de ahi, de una tension mal estabilizada.
¿el tuyo quedo perfecto sin ningun ruido?
por cierto, ¿como se llaman estas placas en ebay por si quiero pillar una?
gracias de nuevo.


¿por que el segundo trafo enfrentado es de 9v? con eso se consigue en el segundo trafo una tension mas elevada en el segundo transformador?
Subir
kaazad
#32 por kaazad el 04/07/2013
En Retroamplis las tienen http://www.retroamplis.com/pcb-stripboard
Y yo las he encontrado en todas las tiendas de electronica.
Subir
Tonyguitar
#33 por Tonyguitar el 05/07/2013
joder, si que son baratas en comparacion con las otras, fijate:
http://www.ebay.com/itm/1-Printed-Circuit-Panel-Board-Prototype-PCB-5-x-7cm-/400508696972?pt=LH_DefaultDomain_0&hash=item5d402db98c

en retroamplis me has puesto una de (Tamaño: 25x64) no se si se refiere a centimetros o milimetros, si son milimetros es ridiculamente pequeña y si son centimetros enorme, ¿tu que tamaño utilizaste?
¿por cierto, el esquema teorico de este no lo tienes? por que este si te fijas es distinto en algunas cosas.
Archivos adjuntos ( para descargar)
Subir
kaazad
#34 por kaazad el 05/07/2013
Yo lo monte en una de estas http://www.musikding.de/Terminal-board-2x25-50mm
en la parte de abajo te pone el tamaño, pero es orientativo.

El esquema lo saque de esta pagina hace años http://www.dreamtone.org/Forum/viewforum.php?f=44
en el primer post estaba el shematic, pero parece que despues de tantos años ha desaparecido.
Yo lo tengo que tener por algun lado, tendria que buscarlo, de todas formas cuando yo los compare las diferencias eran minimaspuede variar el valor de algun componente pero nada mas.
Subir
Tonyguitar
#35 por Tonyguitar el 05/07/2013
yo asi a simple vista he visto muchas diferencias en el circuito de alimentacion, aqui cambian muchas cosas, hay resistencias intercaladas entre condensadores(cuando digo resistencias en serie me refiero a en serie entre positivos, resistencia intercalada enmedio), y el 7812 en este lleva dos condensadores de 2200uf en serie con una resistencia, mientras que el otro tenia un 4700uf solo, el circuito de potencia aqui hay 4 condensadores con resistencias intercaladas tambien de 47uf y en el otro habia 6 condensadores y 4 de ellos uno detras del otro en paralelo sin resistencias, mientras tu me explicabas como tenia que conectar las valvulas estas y alimentarlas, hablaba con un colega en otro hilo sobre circuitos de alimentacion para estos montajes y me hizo uno muy interesante:
https://www.guitarristas.info/foros/pre-jcm-800/211814/pagina12
te dejo el enlace por si te apetece echarle un ojo, saludos y gracias de nuevo!!
Subir
Tonyguitar
#36 por Tonyguitar el 05/07/2013
otra cosa kazaad que dijiste y no entendi muy bien, a ver si me equivoco, ¿entonces dices que estas valvulas 6n2p hay que alimentarlas con 6.3 voltios en alterna o ponerlas en serie con 12 voltios de corriente alterna, trenzando los cables y tal se podria?
el esquema de dreamtone.org que me pasaste de punto a punto esta hecho para unas ecc83, te viene un puente rectificador de 12voltios, valvulas alimentadas en paralelo y el pin 9 no va a masa
¿tu esto lo modificaste verdad cuando hiciste el tuyo quitando el puente de diodos y tal verdad?
¿por que van trenzados los cables en el dibujo de alimentacion de valvulas si es corriente continua?
Subir
