2 Humbuker a single con Switch de 5 posiciones

  • 1
#1 por jefar el 21/01/2012
Hola, queria saber si me podeis decir como hacer esta modificacion, poner en un Switch de 5 posiciones las pastillas de esta forma 1 H puente, 2 H Mastil, 3 H puente y mastil, 4 S puente y 5 S mastil....me podeis hacer algun esquema si es posible.
La guitarra tiene 2 humbunker y las pastillas son de 2 hilos.
Subir
#2 por rioj el 21/01/2012
Si no me equivoco siendo las pastillas de dos hilos eso no es posible. Pero espera a ver que te dicen los expertos por si acaso no estoy en lo cierto.

Saludos.
Subir
#3 por jefar el 21/01/2012
Eso pienso yo, pero yo no tengo mucha idea XDD
Subir
#4 por Tariu el 21/01/2012
Con pastillas de 2 hilos no se puede hacer coil splitting, lo siento.
Subir
#5 por jefar el 21/01/2012
Mi gozo en un pozo lo sabia :-(
Gracias
Subir
#6 por ebl1960 el 21/01/2012
Tal vez no sea lo que necesites, pero es una mod interesante.
Archivos adjuntos:
Subir
#7 por jefar el 22/01/2012
Gracias voy a ver si ese esquema me es facil de entender...aun no he visto ni el switch XDDD
Subir
#8 por jefar el 22/01/2012
Bueno, ya solo me queda saber cmo conectar el switch si hay algun alma caritativa quie me diga como hacerlo.. intentare hacerlo como en el pdf ....
GRacias
Archivos adjuntos:

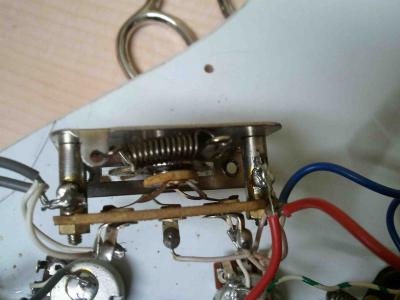

2012-01-22 13.29.17.jpg
BBCode:

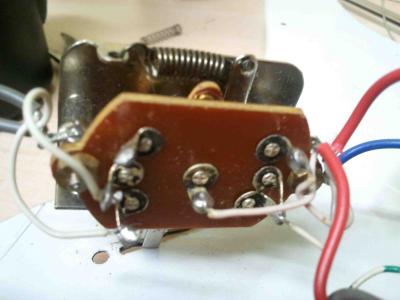

2012-01-22 13.28.46.jpg
BBCode:
Subir
#9 por jefar el 22/01/2012

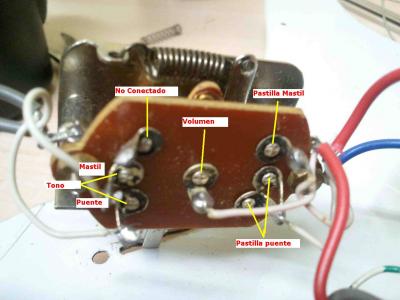

Ahora òngo como esta conectado el Switch, tiene 2 Humbuker, 2 potes de tono y 1 de volumen y este switch de 5 posiciones.
Archivos adjuntos:
BBCode:
Subir
#10 por Tariu el 22/01/2012
Ese switch de la foto es de 5 posiciones? porque por las conexiones no me cuadran 5, me cuadran 3
Subir
#11 por jefar el 22/01/2012
si, es de 5 pero solo tiene 3 activas.....al moverlo tiene 5 posiciones
Subir
#12 por Tariu el 22/01/2012
Pero será entonces un 5 posiciones normal con alguna posición anulada o bien repetida no? algo tipo

puente-puente-puente-puente y mastil-mastil?

Es que con un switch normal tampoco puedes innovar mucho más de cosas así... para hacer un mod raro, poner fuera de fase, etc. hace falta uno de los llamados megaswitch, que van preparados para fuera de fase y cosas así.

De todas formas lo suyo sería, si puedes, hacer un esquema de conexionado del switch, indicando en cada posición qué conexiones van al volumen y si hay alguna otra posición activa, a masa o demás (midiendo continuidad con un polímetro), para así ver qué tipo de switch es y si da opción a mods raras.
Subir
