1/2 a fuzz (fuzz moderado con acabado rust road worn)

#1 por jordimatb el 07/05/2012
La idea del pedal nació porque mi hermano buscaba una distorsión con sustain: le gustaba el Maxon D&S versión con transistores pero no hubo manera de encontrar el esquema en la red. Y se me ocurrió utilizar como base el Fuzz Face de toda la vida pero polarizando los transistores para que saturaran menos: menos distorsión que el original (no le gustan los fuzzes) pero manteniendo un buen sustain.

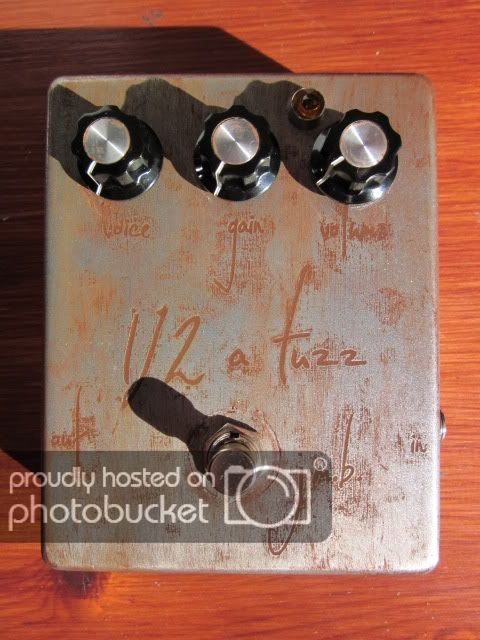

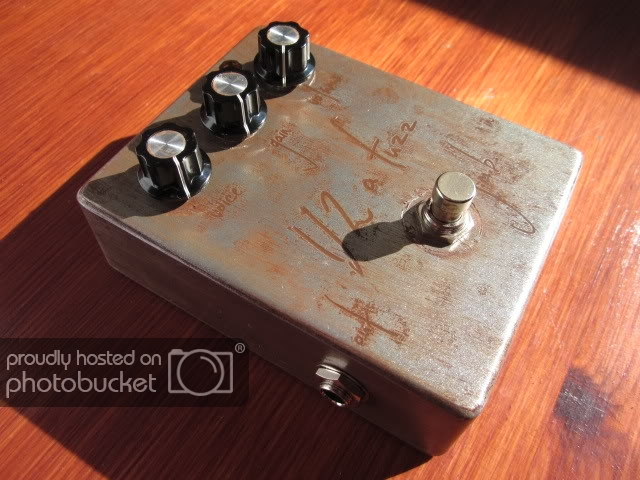

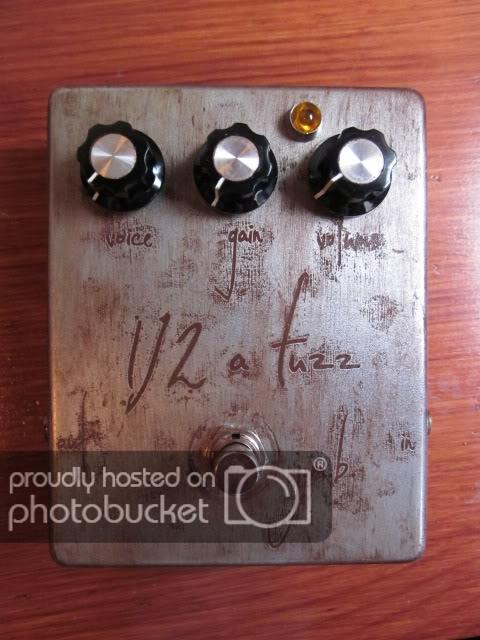

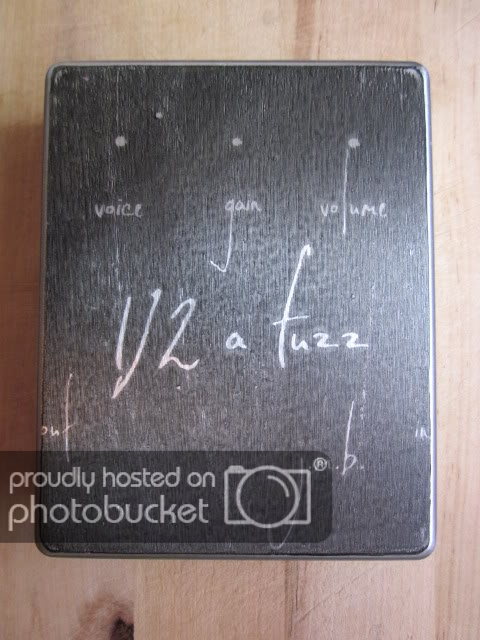

Aquí pongo unas fotos del resultado. Más adelante colgaré más de todo el proceso de construcción y el esquema del circuito. Para el acabado tenía en mente hacer un etching y poco a poco me fui liando con algo más tipo relic o road worn, como queráis llamarlo. Así ha quedado:




No le he avisado de como iba a hacerlo, será una sorpresa. Es la ventaja de hacer algo para tu hermano, puedes experimentar sin miedo. Si no le gusta que se aguante :mrgreen: .

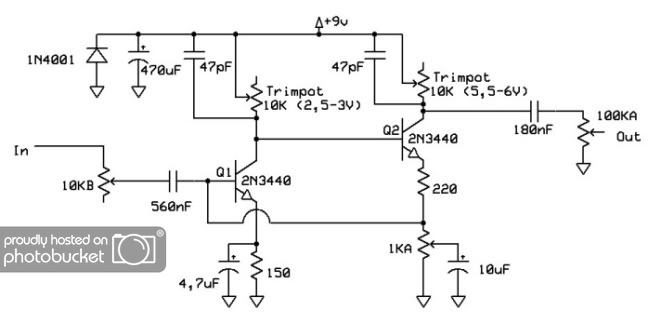

Aquí está el esquema que he utilizado (tendría que haber una resistencia de 47K en el feedback entre emisor de Q2 y base de Q1, me olvidé):



Básicamente es un fuzz face con algunos cambios. He puesto un potenciómetro en el input para poder suavizar la señal a voluntad. Es el control Voice: al máximo el sonido es más rudo y grave. Al mínimo la distorsión se suaviza y suena con mayor detalle en los agudos.

Los transistores son dos 2N3440, de silicio y alto voltaje. No son los típico de pequeña señal, tipo BC108 o similares. Los escojí porque en su hoja de datos había algunos parámetros que indicaban una posible respuesta pobre en el rango de agudos y además tienen una ganancia moderada. Y el resultado es bastante satisfactorio, acercándose al sonido de los germanios.

Los he polarizado con resistencias también en el emisor: ayuda a controlar el ruido de fondo en ganancia máxima. El voltaje en colector se ajusta a 2,5-3 V en el primer transistor y 5,5-6 V en el segundo, así se consigue una distorsión menos acusada que en una fuzz face típico.

Los condensadores de 47pF entre colector y fuente de alimentación son opcionales: no cambian mucho el sonido pero a mi me ha parecido que reducían hasta cierto punto un poco el siseo de fondo en los ajustes máximos.
Subir
#2 por jordimatb el 07/05/2012
Bueno, vamos allá. Empezamos por la caja. Aquí está el material necesario: la caja tipo 1590BB, una impresión láser en negativo del motivo a grabar hecha sobre plástico y una plancha vintage, cortesía de mi suegra (fue uno de sus regalos de boda). Lo de la plancha vintage puede parecer una tontería pero al no tener agujeros para el vapor ofrece una superficie homogénea de transmisión del calor y la presión, favoreciendo el transfer de la impresión láser a la caja.


Ponemos la lámina plástica sobre la caja con cuidado.

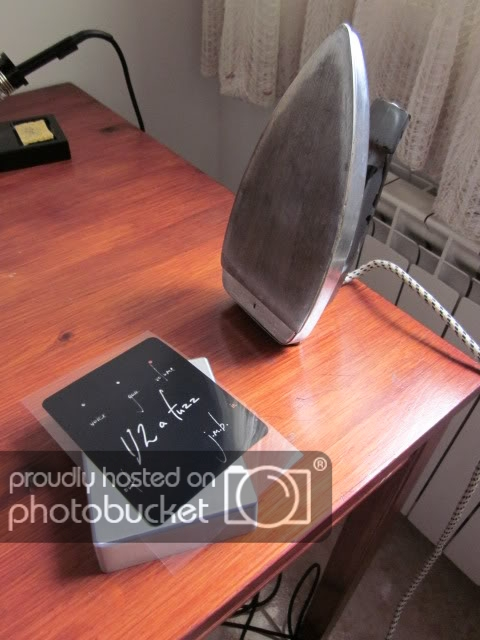

Sobre la lámina ponemos un trozo de tela de algodón, para proteger la plancha y evitar que el plástico se queme. En este caso es un trozo de camiseta que hice jirones en los 15 minutos finales del Barça-Chelsea (hay modos mejores y más sanos para la mente de conseguir el trozo de tela). Se pone la plancha encima y se aplica presión durante unos 5-10 minutos.

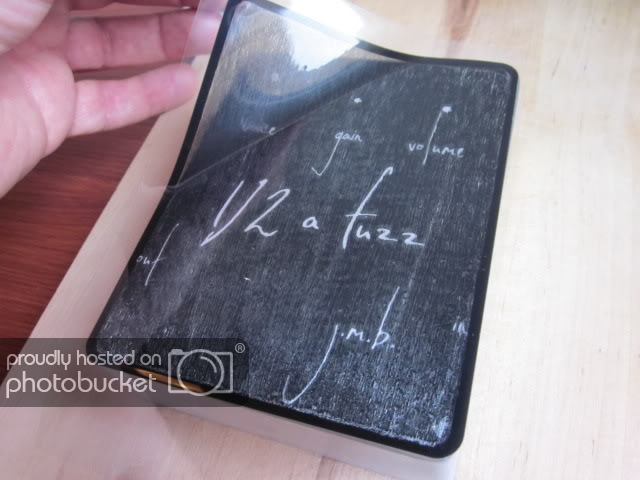

Después dejamos enfriar un poco y despegamos la lámina.

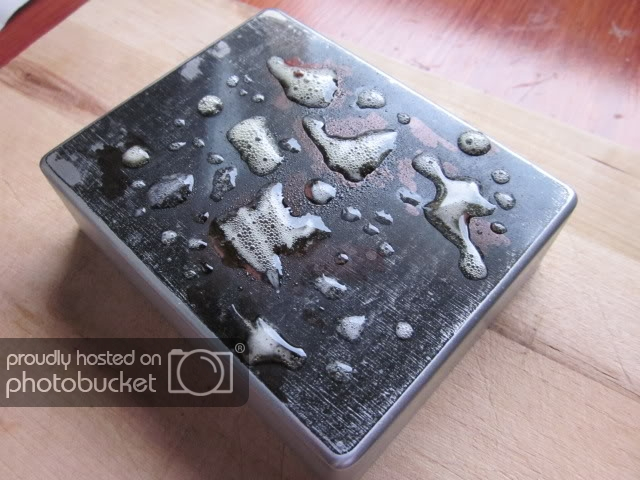

Y ya tenemos la "máscara" para atacar con ácido. Yo he usado una disolución de ácido clorhídrico con agua oxigenada (medio dedo de uno y un chorro del otro). El percloruro férrico sirve igual, también lo he usado en ocasiones. Con un pincel aplico sobre las letras. Como quería un efecto desgastado, también apliqué por buena parte de la superficie.

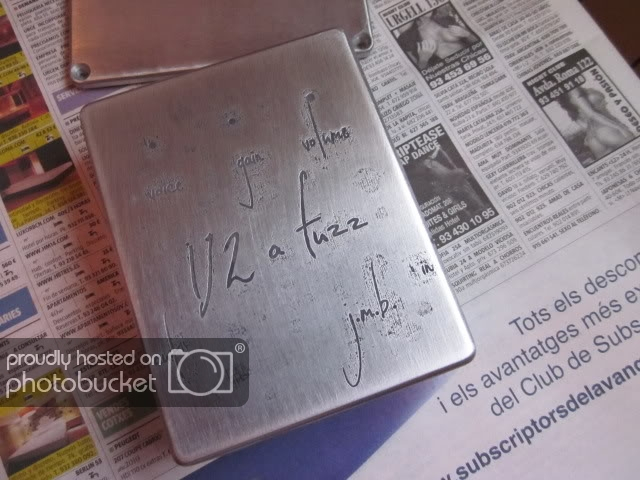

En 10-15 minutos ya está la cosa lista. Limpiamos y así nos queda. Es indispensable que los periódicos de protección de mesa estén abiertos en las páginas de contactos. Está científicamente demostrado que esto ayuda a un mejor resultado.

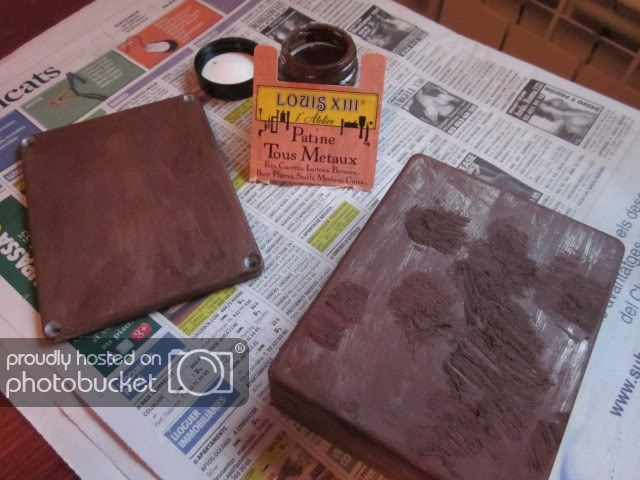

Para dar el efecto oxidado aplico una capa de un producto específico para lograr ese acabado, de venta en tiendas de bellas artes, manualidades o ferreterías especializadas.

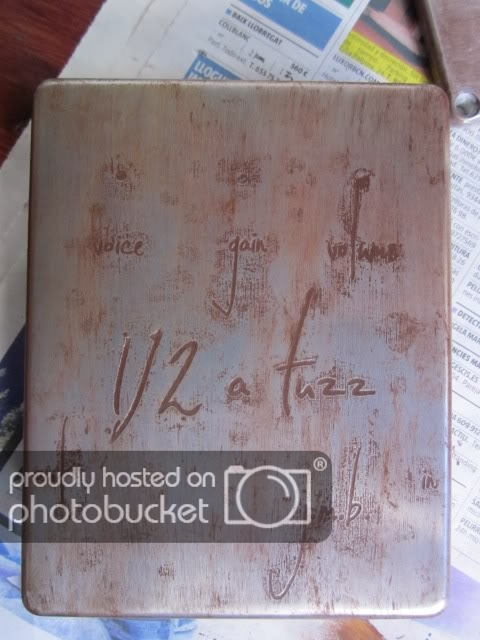

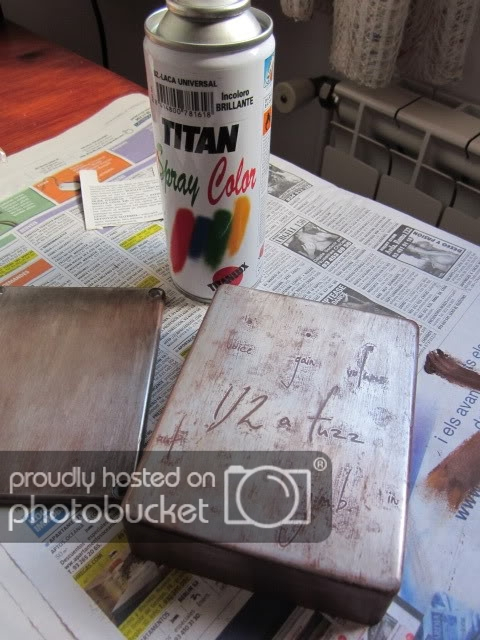

Después se quita el exceso, se pule un poco donde interesa y se rasca donde quieres dar un aspecto más "rodado". Después se protege con una laca transparente.


Y así nos queda la cajita de las narices.

Subir
#3 por jordimatb el 07/05/2012

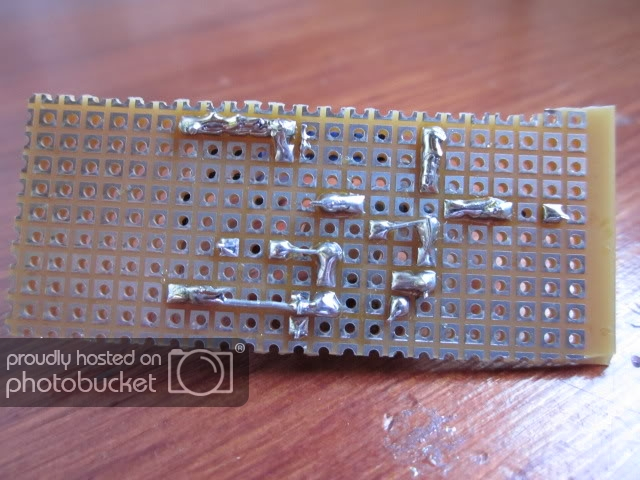

Posteriormente se manufactura el circuito sobre una placa tipo veroboard o perfboard. El circuito es tan sencillo que no vale la pena liarse fabricando una PCB. Se hacen las pistas con estaño y listos.

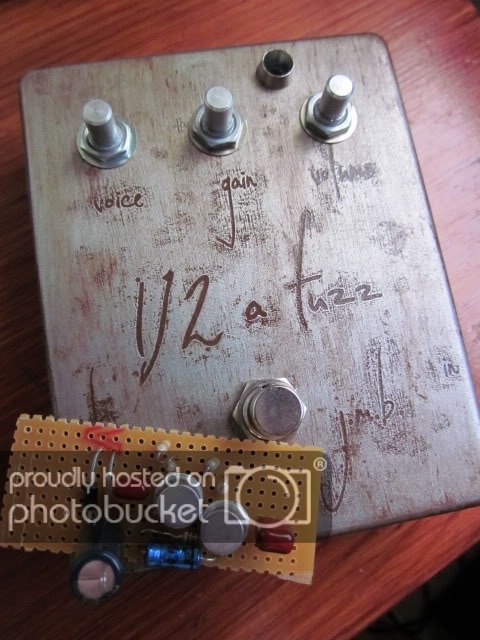

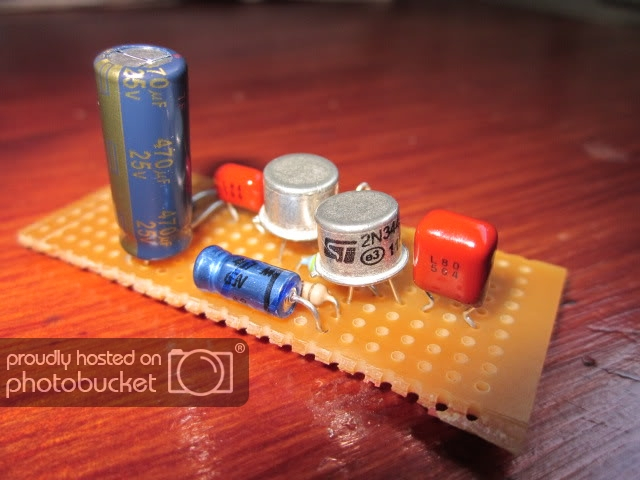

Y ya la tenemos lista para instalar. No hay trimpots porque ajusté voltajes en la placa de pruebas y después los sustituí por las resistencias del valor adecuado.

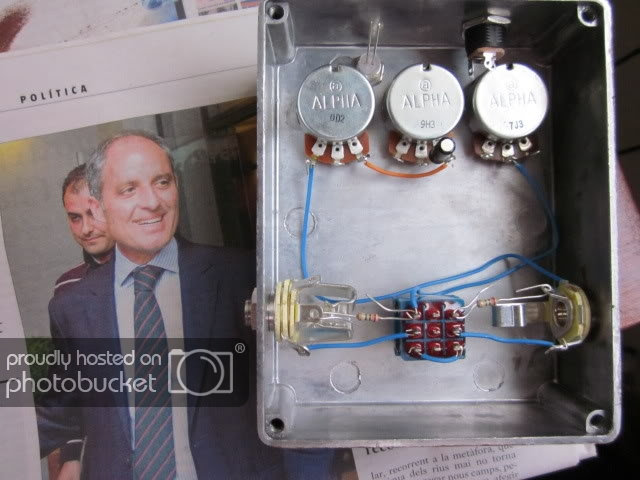

Empezamos a cablear entradas y salidas a los potes... Atención a la cara de alegría de Camps: yo creo que espera que le regale el pedal, pero me da a mi que se va a tener que joder.


Ponemos la placa y cableamos el resto.


Ponemos una pila y cerramos. Voilà! Ya está.

Subir
1
#4 por Di Romein el 07/05/2012
está genial tío :D a ver si me le monto, si saco tiempo y me decido iré comentando por aquí, alguna muestra de audio?

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#5 por jordimatb el 08/05/2012
Gracias, a ver si mi hermano se anima a hacer alguna muestra para poder oirlo.
Subir
#6 por elpajarospeed el 09/05/2012
Heyy, se ve genial, me podrías decir que materiales usaste y si pudieras pasarme o decirme mas o menos como van organizados los componentes? soy algo novato en esto de la electronica y aún no aprendo a leer esos diagramas, te agradecería mucho que me lo dijeras. :)

All i need is my wine, my cigarettes and this.
Nothing more. Cheers.

Subir
#7 por papilín í el 15/05/2012
Genial Jordi!!! El próximo domingo ya voy a estar ensayando con los chicos, a ver si me lo deja probar ;) .-
Quiero escuchar ese trasto!!!
Subir
#8 por jordimb el 18/05/2012
¡Hombre, bienvenido! Un saludo y mi pésame más sincero. Un abrazo y un saludo fuertes. ¡Ánimos!
Subir
#9 por FabioUio el 21/05/2012
jordimb: A ver si puedes subir unas muestras de audio, para escuchar que tal va el pedal. No sería mala idea. Excelente trabajo!!!!
Saludos!

'In Rock We Trust'

Subir
#10 por siper el 18/06/2012
Felicidades por el diseño!
Muy acertado lo de los transistores: eso de tener un Fuzz Face con silicios y un sonido de germanios es sencillamente GENIAL.
He mirado las características del 2N3440 y tiene una Hfe de 40-140, lo que es un amplio margen.
¿Que Hfe has utilizado? ¿has tenido que escoger los transistores? o simplemente has ajustado a las tensiones que mencionas y listo...

Saludos.
Subir
#11 por Pepe el 18/06/2012
Quedo chingón!
a ver si me lo hago, pero dime, cuales sería el esquema final?
Subir
#12 por Pepe el 18/06/2012
por favor haha
